Solución térmica para proyecto de refrigeración por láser de 800 W

Disipador de calor de tubo de calor, Solución Térmica para proyecto de refrigeración por Láser de 800W.

Los requisitos de diseño:

Potencia LD1: 6*70W=420W;

Potencia LD2: 1*35W=35W;

Potencia LD3: 1*13W=13W;

Conjuntos de chips MOS: 8 grupos * 30 = 240 W;

Ventiladores: PF92252V1-1000C-A99 X3pcs

Disipador de calor: Proceso de extrusión

La temperatura LD de la fuente de la bomba no debe exceder los 55 grados (diferencia de temperatura inferior a

15 grados) cuando se prueba en un entorno de 40 grados.

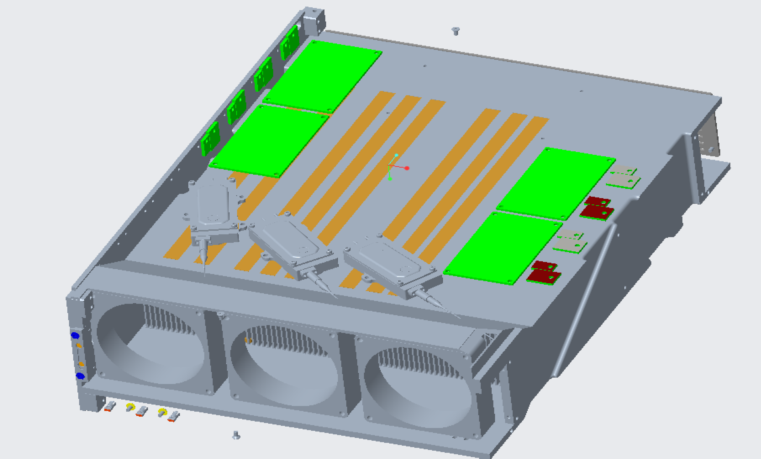

modelo de diseño 3D en Creo

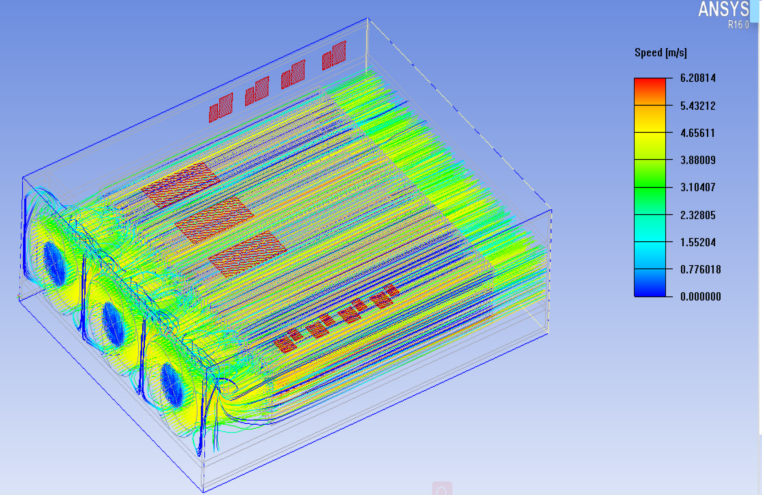

Orientar positivo X,Y,Z

Orientar positivo X,Y,Z

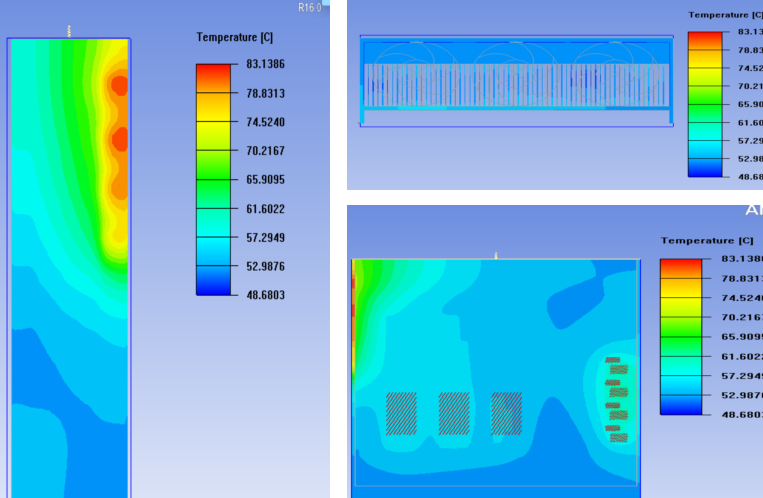

Distribución de conjuntos de chips de temperatura y MOS LD4, LD5, LD6

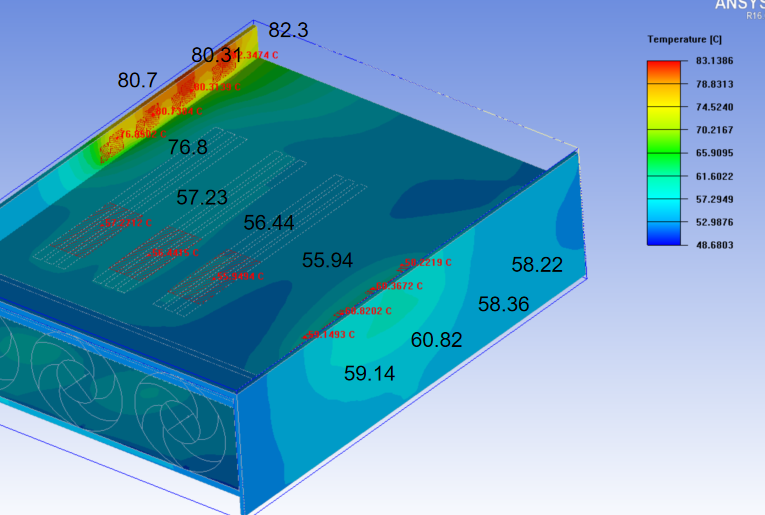

Los resultados:

El módulo adopta el método de modelo simple, el resultado y el real serán diferentes.

El poder de estos LD es de aproximadamente 55-57 grados.

MOS Chepsits: 59-83 grados.
