Personalización del tubo de calor Winshare

Aleación térmica Winshare: conducción de calor altamente eficiente, personalización flexible, solución de problemas locales de disipación de calor.

¿Qué es el tubo de calor?

Los tubos de calor son elementos de transferencia de calor con una conductividad térmica extremadamente alta y se conocen como 'superconductores térmicos'. Utiliza el ciclo de cambio de fase de evaporación-condensación del fluido de trabajo en un tubo de vacío cerrado para transferir calor. Cuando se aplica calor a un extremo del tubo de calor (extremo evaporativo), el fluido de trabajo del interior se evaporará rápidamente y absorberá calor; El vapor fluye hacia el otro extremo (el extremo de condensación) impulsado por una pequeña presión diferencial, donde se condensa y libera calor, transfiriendo el calor de manera eficiente. El líquido condensado regresa al extremo de evaporación a través de la estructura de mecha dentro del tubo de calor, completando un ciclo continuo.

La conductividad térmica efectiva de los heatpipes puede alcanzar cientos o incluso miles de veces la del cobre puro, superando con creces cualquier material metálico conocido. Debido a su estructura pasiva, eficiente, silenciosa y flexible, los tubos de calor se han convertido en una solución ideal para resolver los problemas de disipación de calor de puntos calientes locales y homogeneización de calor en equipos electrónicos, equipos industriales y otros campos, especialmente adecuados para aplicaciones personalizadas con espacio limitado y altos requisitos de eficiencia y confiabilidad de disipación de calor.

Los principales beneficios de los heatpipes Winshare

Excelente conductividad térmica ultraalta

La conductividad térmica efectiva de los tubos de calor supera con creces la de cualquier material metálico conocido y pueden transferir rápidamente calor desde la fuente de calor al área de disipación de calor con muy poca diferencia de temperatura, lo que los hace ideales para resolver el problema de la alta densidad de flujo de calor.

Personalización de formas altamente flexible

El tubo de calor se puede doblar, aplanar, estampar e incluso transformar en formas tridimensionales complejas según el espacio de aplicación real, adaptándose perfectamente a varios espacios de disipación de calor compactos y con formas especiales para lograr una integración personalizada.

Operación pasiva con alta confiabilidad

El tubo de calor funciona sin energía externa ni piezas móviles, lo que significa que es extremadamente confiable y duradero, y funciona sin ruido, vibración y bajo mantenimiento. Incluso se fabrica en formas tridimensionales complejas según el espacio de aplicación real, adaptándose perfectamente a varios espacios de disipación de calor compactos y de formas especiales para lograr una integración personalizada.

Excelente capacidad de ecualización de temperatura

Los tubos de calor pueden difundir rápidamente el calor desde los puntos calientes locales a toda la superficie de disipación de calor, logrando uniformidad de temperatura, reduciendo efectivamente la temperatura de la unión del chip y mejorando el rendimiento y la vida útil del equipo.

Amplia gama de adaptabilidad de temperatura

Al seleccionar diferentes fluidos de trabajo, los caloductos pueden funcionar de manera eficiente en un amplio rango de temperaturas, desde menos decenas de grados hasta más de doscientos grados, satisfaciendo las necesidades de diversos entornos exigentes.

Solución de refrigeración rentable

En comparación con los sistemas de enfriamiento activo, los caloductos brindan una disipación de calor de alto rendimiento y al mismo tiempo tienen costos iniciales y operativos más bajos, lo que los convierte en una opción por lotes rentable para muchas aplicaciones de carga media a alta.

Principios de la tecnología Winshare Heat Pipe

El principio de funcionamiento central de los caloductos se basa en la transferencia de calor por cambio de fase, lo que les permite absorber calor del extremo de la fuente de calor y transferirlo rápidamente al extremo de disipación de calor con gran eficiencia. Todo el proceso circula en una cámara de vacío cerrada.

Evaporación

La transferencia de calor desde una fuente de calor (p. ej., CPU, chip LED) a la sección de evaporación del tubo de calor. El fluido de trabajo (como agua, metanol, etc.) dentro de la sección de evaporación absorbe calor y cambia rápidamente de líquido a gaseoso (vapor).

Flujo de vapor

Dado que la temperatura en el extremo de evaporación es ligeramente más alta que en el extremo de condensación, se genera una pequeña diferencia de presión y el vapor fluye hacia la sección de condensación a una velocidad muy rápida en el tubo.

Condensación

Una vez que el vapor llega a la sección de condensación, transfiere calor al radiador o al medio de refrigeración y su propia condensación vuelve a su estado líquido. Retorno de líquido: el líquido condensado pasa a través de la estructura de mecha dentro del tubo de calor y utiliza la fuerza capilar (no la gravedad) para fluir de regreso a la sección de evaporación para completar un ciclo cerrado.

Este ciclo continuo de evaporación-condensación-reflujo permite que los caloductos transfieran grandes cantidades de energía térmica con diferencias de temperatura muy pequeñas, y su conductividad térmica efectiva supera con creces la de cualquier metal sólido, lo cual es una tecnología clave para una gestión térmica eficiente.

Tipos y construcciones de tuberías de calor Winshare

Winshare ofrece una variedad de tipos de tubos de calor y capilares internos para satisfacer las necesidades de diferentes escenarios de aplicación en cuanto a capacidad de transferencia de calor, resistencia a la gravedad, costo y limitaciones de espacio.

Estructuras de mecha

Sinterizado: Formado mediante la sinterización de polvo metálico para formar una estructura porosa, con fuerte resistencia capilar, excelente resistencia a la gravedad y alta capacidad de transferencia de calor, adecuada para alta densidad de flujo de calor y aplicaciones en cualquier dirección. Ranurado: Pared interior ranurada paralela de estructura sencilla y bajo coste, adecuada para transferencia de calor en dirección horizontal o asistida por gravedad. Malla: Fabricada enrollando múltiples capas de malla de alambre, es rentable con una fuerza capilar moderada y es adecuada para aplicaciones de densidad de flujo de calor media y orientación específica.

Productos de tubos de calor

Tubos de calor estándar: los tubos de calor cilíndricos más comunes, con un diámetro de entre 3 mm y 12 mm, se pueden doblar y aplanar para adaptarse de manera flexible al espacio. Cámaras de vapor: tubos de calor planos que difunden rápidamente el calor en un plano bidimensional para lograr un efecto de homogeneidad de temperatura, adecuado para la homogeneidad de la superficie de chips de alta densidad de flujo de calor. Tuberías de calor en bucle: utilizan bombas capilares y bombas capilares auxiliares para formar un circuito cerrado que permite la transferencia de calor de alta potencia a larga distancia sin sensibilidad direccional.

Fluidos de trabajo

Agua: El fluido de trabajo más comúnmente utilizado, adecuado para un rango de temperatura de 30 °C a 200 °C, alto calor latente y excelente conductividad térmica. Metanol: Adecuado para ambientes criogénicos que oscilan entre -20°C y 100°C. Amoniaco: Adecuado para temperaturas extremadamente bajas de -60°C a 60°C. Acetona: Adecuada para temperaturas bajas a medias de 0°C a 120°C.

Obtenga un plan personalizado ahora

Winshare Heat Pipe: parámetros principales del producto y capacidades de personalización

Los productos de tubos de calor de Winshare ofrecen un alto grado de flexibilidad y personalización para satisfacer las necesidades específicas de su aplicación. La siguiente es la gama de nuestras capacidades de diseño y fabricación.

Capacidad de transporte de calor

Un solo tubo de calor puede alcanzar los 500 W. Depende del tamaño del tubo de calor, el fluido de trabajo, la estructura capilar y la temperatura de funcionamiento. Se puede personalizar según los requisitos de carga de calor.

Temperatura de funcionamiento

Cubre de -60 °C a 200 °C. Al seleccionar diferentes fluidos de trabajo y materiales de tubos y carcasas, puede adaptarse a un amplio rango de temperaturas de funcionamiento.

Resistencia térmica

Tan bajo como 0,05 °C/W La resistencia térmica efectiva del tubo de calor es extremadamente baja, lo que garantiza una transferencia de calor eficiente desde el extremo de evaporación al extremo de condensación.

Personalización de tamaño y forma.

Diámetro de 3 mm a 12 mm, longitud de hasta 1000 mm. Puede doblarse, aplanarse y procesarse con formas especiales de acuerdo con las limitaciones de espacio para realizar la integración de estructuras complejas.

Carcasa del tubo y material capilar.

Cobre, aluminio, acero inoxidable, etc. Se puede seleccionar la combinación de materiales adecuada en función de las necesidades de conductividad térmica, el costo y la resistencia a la corrosión.

Tratamiento superficial

Niquelado, pasivación, pulverización, etc. Disponible en una variedad de acabados para mejorar la resistencia a la corrosión, el aislamiento o la estética.

Tubos de calor Winshare: certificación y garantía de calidad

Winshare Thermal Alloy tiene un estricto compromiso con la calidad de sus heatpipes. Hemos establecido un sólido sistema de gestión de calidad y hemos realizado una serie de pruebas rigurosas en cada producto para garantizar su rendimiento y estabilidad a largo plazo.

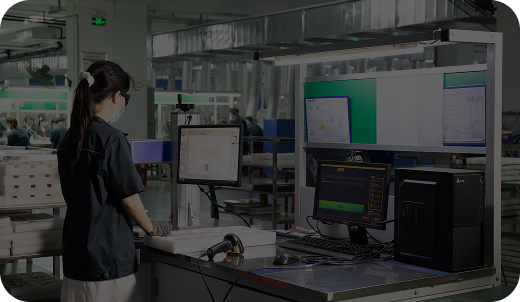

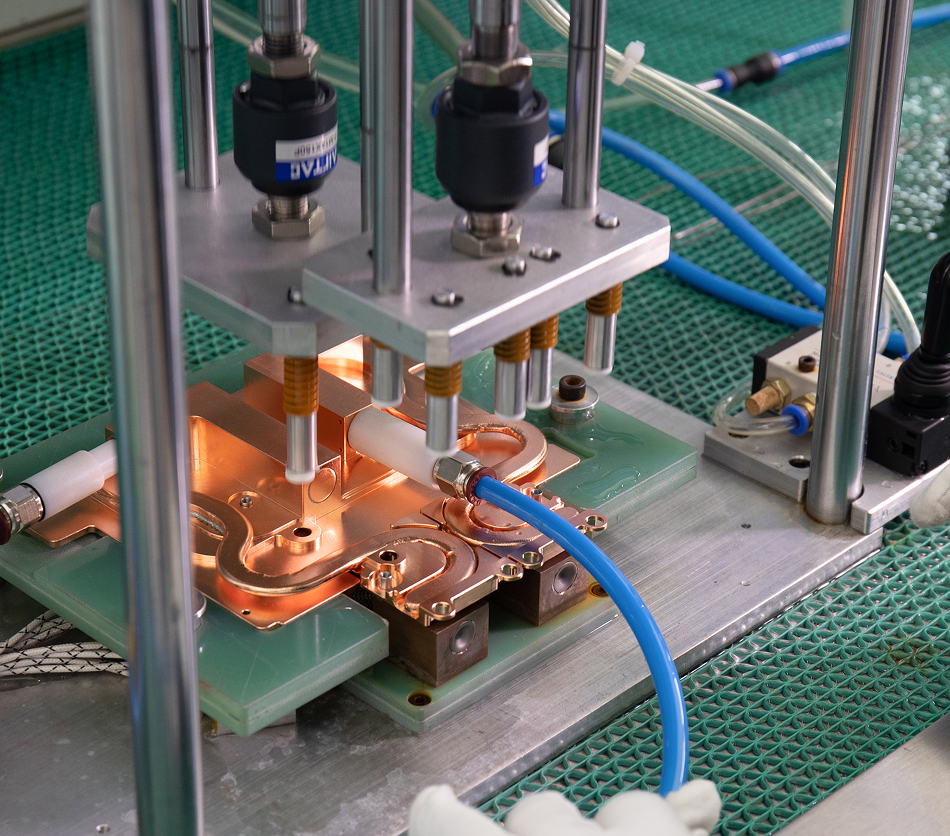

Rigurosas pruebas de fábrica

Prueba de capacidad de transferencia de calor: mida con precisión el límite de transferencia de calor de los tubos de calor bajo diferentes cargas de calor.
Prueba de resistencia térmica: evalúa el rendimiento de la resistencia térmica de los tubos de calor en condiciones de funcionamiento reales.
Prueba de fugas: se utilizan equipos de alta precisión, como detectores de fugas de espectrometría de masas de helio, para garantizar que el sello interno del tubo de calor no tenga fugas.
Prueba de gases no condensables (Prueba NCG): Detecta la presencia de gases fluidos que no funcionan dentro del heatpipe y que afectan el rendimiento.
Prueba de ciclo de vida: simule condiciones de funcionamiento a largo plazo para verificar la durabilidad y estabilidad de los tubos de calor.
Pruebas de rendimiento posteriores al doblado/aplanamiento: garantizan que los heatpipes mantengan sus propiedades de diseño después de darles forma y procesarlos.
Nuestras principales certificaciones

ISO 9001:2015: Certificación del sistema de gestión de calidad reconocida internacionalmente, que cubre todo el ciclo de vida del producto.
IATF 16949: Sistema de Gestión de Calidad para la Industria Automotriz para brindar la máxima garantía en áreas altamente exigentes como la electrónica automotriz.
ISO 14001:2015: Certificación del Sistema de Gestión Ambiental, que refleja nuestro compromiso con la sostenibilidad y la fabricación ecológica.
UL / CE / RoHS: Los productos cumplen con las normas de seguridad, salud y medio ambiente en los principales mercados del mundo.

Aplicaciones de tuberías de calor Winshare

Servidores y datos

centra la refrigeración de CPU, GPU y HPC

Nuevos vehículos de energía

Módulos de batería, controladores de motor.

Electrónica de consumo

Computadoras portátiles, consolas de juegos, teléfonos inteligentes.

Equipos de telecomunicaciones

Estación base 5G, módulo de comunicación

Iluminación LED de alta potencia

Alumbrado público, luces de escenario, proyectores.

Dispositivos médicos Diagnóstico

Instrumentos, Equipos Médicos Láser

Proceso de personalización del tubo de calor Winshare

Análisis de requisitos y diseño térmico.

Comunicarnos en profundidad con usted sobre las características de la fuente de calor, las limitaciones de espacio, los objetivos de disipación de calor y las condiciones ambientales para realizar un diseño térmico preliminar y determinar el tamaño, la cantidad y la disposición de los tubos de calor.

Selección de materiales y estructuras.

Optimice el diseño interno del tubo de calor seleccionando el material de la carcasa, el tipo de capilar y el fluido de trabajo adecuados según la capacidad de transferencia de calor, la temperatura de funcionamiento y los requisitos de directividad.

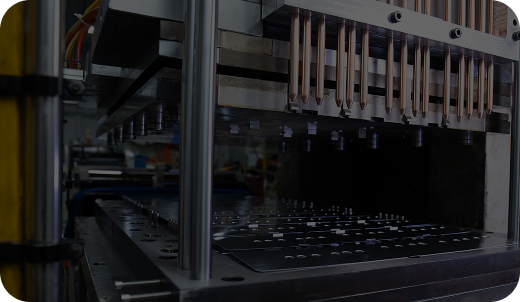

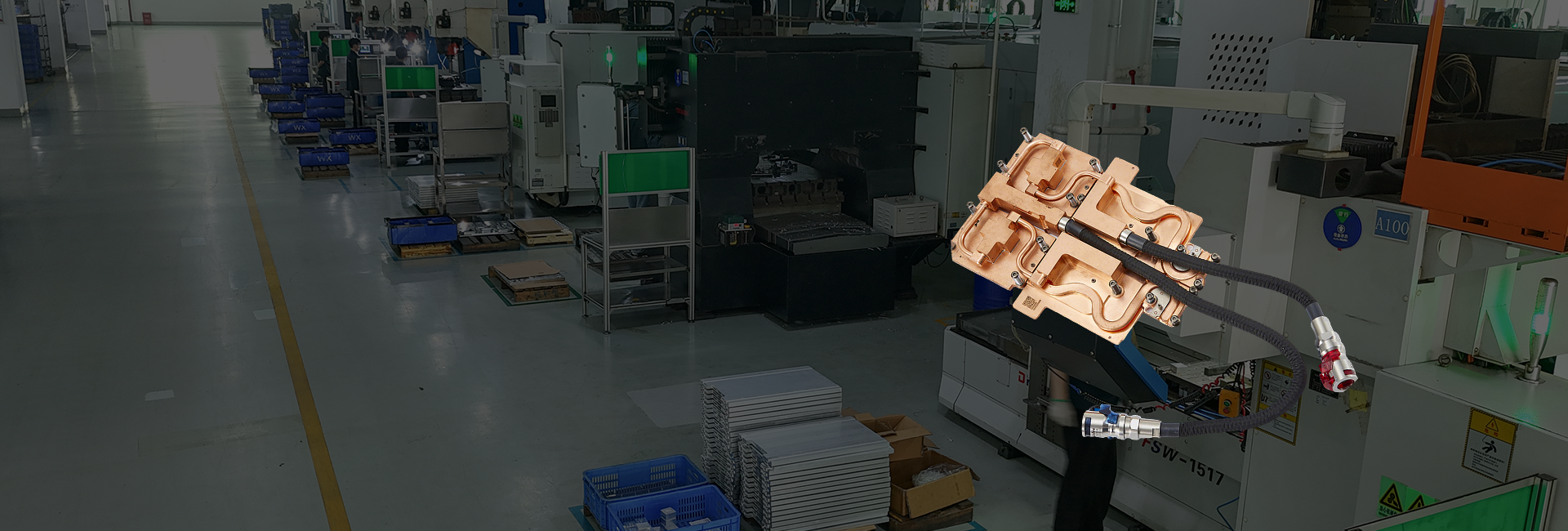

Mecanizado y moldeado de precisión

Se utilizan equipos de alta precisión para el procesamiento de carcasas y tubos y la producción de estructuras capilares. Dependiendo de las necesidades personalizadas, los heatpipes se pueden doblar, aplanar, soldar o integrar en el módulo de disipación de calor.

Extracción al vacío y llenado de material de trabajo.

En un ambiente estrictamente limpio, el tubo de calor se aspira completamente para garantizar que no haya gases no condensables en su interior. A continuación se carga y sella con precisión la cantidad adecuada de fluido de trabajo.

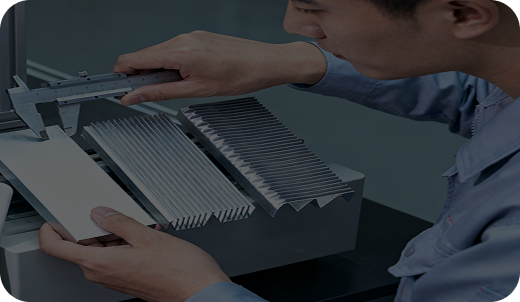

Pruebas de rendimiento y verificación de calidad.

Cada tubo de calor se prueba en cuanto a capacidad de transferencia de calor, resistencia térmica, estanqueidad al aire y vida útil para garantizar que el rendimiento del producto cumpla con los requisitos de diseño y los estándares de la industria.

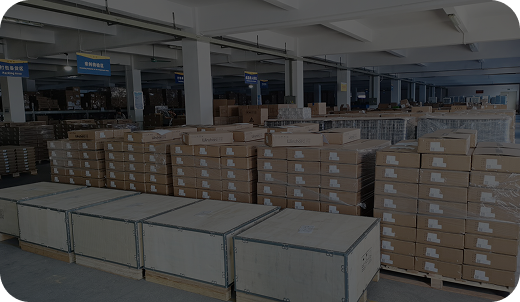

Producción en masa y entrega a tiempo

Bajo una estricta gestión de producción y control de calidad, inicie la producción en masa para garantizar la consistencia del producto y entregar sus pedidos a tiempo para satisfacer las demandas del mercado.

¿Por qué elegir la aleación térmica Winshare?

Experiencia de élite y asociación confiable

Winshare Thermal Alloy es líder en gestión térmica de nuevas energías, construido sobre un equipo de diseño de élite con experiencia al servicio de las principales empresas térmicas mundiales y clientes de Fortune 500. Nuestro valor principal es brindar soluciones de refrigeración confiables y de alto rendimiento, lo que nos convierte en un socio confiable a largo plazo para gigantes de la industria como Delta, Sungrow y BYD a la hora de abordar desafíos térmicos críticos de alta potencia.

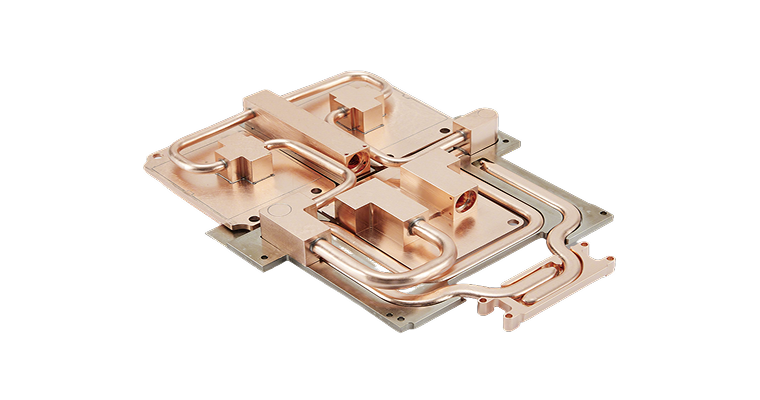

Capacidad del módulo térmico de tubo de calor especializado

Nuestra ventaja técnica clave es su profunda experiencia en el diseño y fabricación de módulos térmicos de tubos de calor. Utilizamos procesos avanzados como soldadura por fricción y agitación (FSW), soldadura fuerte y amplios datos de simulación para garantizar un rendimiento térmico óptimo. Este dominio especializado de la tecnología de tubos de calor, junto con la fabricación integral de placas de frío líquido y aletas raspadas, nos permite ofrecer soluciones innovadoras y diseñadas con precisión.

Calidad rigurosa y personalización integral

Operamos bajo los más altos estándares, manteniendo sistemas de gestión de calidad como ISO9001 y TS16949. Nuestro compromiso incluye una personalización integral, ofreciendo soporte de extremo a extremo desde el concepto del producto hasta la producción en masa, incluido el análisis crítico de Diseño para Fabricación (DFM). Nos aseguramos de que cada producto esté perfectamente integrado, sea confiable y de alta calidad.

Escalabilidad y producción en masa garantizadas

Winshare reconoce las demandas de gran volumen de los sectores de rápido crecimiento y ofrece una poderosa capacidad de producción en masa para módulos térmicos de tubos de calor y otras soluciones. Nos integramos perfectamente en su cadena de suministro, garantizando una entrega rápida y consistente y una escalabilidad rentable. Esto garantiza que sus productos puedan ingresar al mercado con confianza y rapidez.

Tubos de calor Winshare: preguntas frecuentes (FAQ)

Q ¿El rendimiento de disipación de calor de los heatpipes se ve afectado por la dirección?

A Sí, el rendimiento de disipación de calor de los heatpipes puede verse afectado por la dirección de la gravedad. El mejor rendimiento se obtiene cuando el extremo de evaporación está más alto que el extremo de condensación (dirección asistida por gravedad). El rendimiento es secundario cuando se coloca en posición horizontal; Los requisitos de capilaridad son mayores cuando el extremo de evaporación está más bajo que el extremo de condensación (en la dirección antigravedad), y los tubos de calor sinterizados generalmente son más adecuados para aplicaciones antigravedad.
Q ¿Cuánto dura el tubo de calor?

A Heatpipes correctamente diseñados y fabricados para una vida útil muy larga. Los heatpipes de Winshare utilizan materiales de alta pureza y procesos de sellado estrictos para garantizar que no se pierda el fluido de trabajo interno. En condiciones normales de funcionamiento, su vida útil suele coincidir con la de los dispositivos electrónicos, o incluso más, hasta décadas.
Q ¿Cuál es el fluido de trabajo dentro del tubo de calor? ¿Es seguro?

A El fluido de trabajo dentro del heatpipe se selecciona según el rango de temperatura de funcionamiento, el más utilizado es el agua, además de metanol, acetona, amoníaco, etc. Estos fluidos están sellados dentro de los heatpipes y no se filtran al exterior. El fluido de trabajo y los procesos de fabricación que utilizamos cumplen con los estándares ambientales y de seguridad, lo que garantiza que los productos sean inofensivos para los humanos y el medio ambiente.
Q ¿Cuál es la diferencia entre heatpipes y cámaras de vapor?

A Los tubos de calor son elementos lineales de transferencia de calor que se utilizan principalmente para transferir calor de un punto a otro. La cámara de vapor puede entenderse como un tubo de calor plano bidimensional, que puede difundir y homogeneizar rápidamente el calor en toda la superficie, adecuado para la uniformidad de la superficie de chips de alta densidad de flujo de calor y proporcionar capacidades de disipación de calor local más fuertes.
