La tecnología Hybrid Cold Plate de Winshare Thermal proporciona soluciones para problemas de densidad térmica

Para reducir el consumo de energía de los chips de IA de próxima generación, Winshare Thermal participó en el diseño de numerosas soluciones de refrigeración por agua para chips informáticos de IA. Creemos que podemos desarrollar un nuevo tipo de placa fría que combine tecnología de conversión térmica de dos fases y tecnología de microcanales, a la que llamamos placa fría híbrida.

¿Las características de la tecnología Hybrid Cold Plate?

Los tubos de calor y las cámaras de vapor son componentes importantes para el diseño de disipadores de calor, que completan la conducción y difusión del calor a través del ciclo de cambio de fase de evaporación y condensación del líquido interno. Esta tecnología de transferencia de calor de flujo de dos fases ofrece las siguientes características:
1. Eficiencia de conducción de calor rápida: el calor en estado de vapor se conducirá rápidamente desde el extremo caliente al extremo frío a una velocidad cercana a la velocidad del sonido.

2. Capacidad extrema de transferencia de calor: cuando la transferencia de evaporación y el retorno de condensación del líquido dentro del dispositivo de conducción de calor de flujo bifásico alcanzan un equilibrio perfecto, en teoría, puede transportar continuamente una cantidad infinita de calor. Entonces, este equilibrio es el estado de funcionamiento perfecto para el elemento de flujo de dos fases.

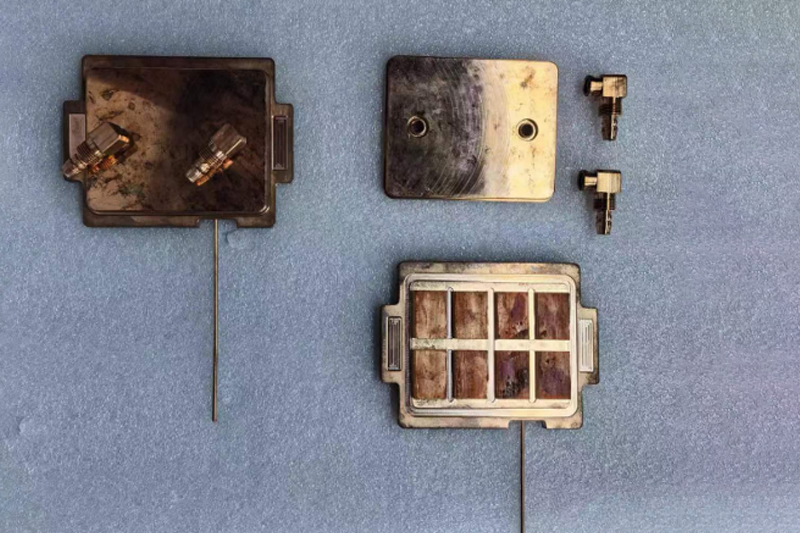

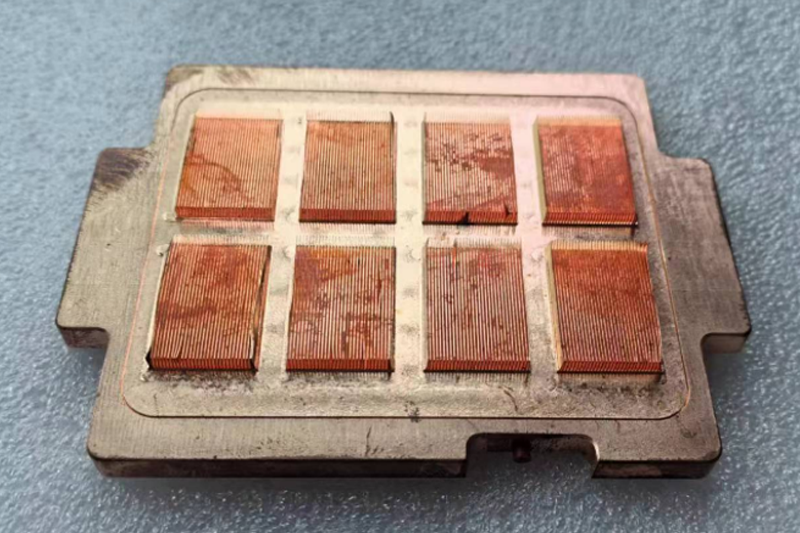

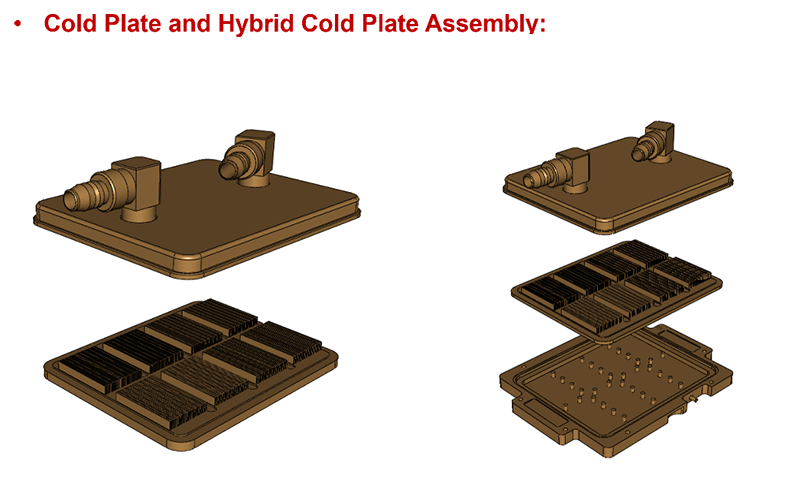

Construcción de prototipos de placa fría híbrida:

Proceso de mecanizado de placas de microaletas
Proceso de filtrado de polvo VC
VC Ensamblaje adherido por difusión al vacío

Conjunto de soldadura de placa fría
Inyección de agua VC.
VC aspirado y extremo del tubo cerrado

Factores clave que afectan el rendimiento de la placa de agua fría

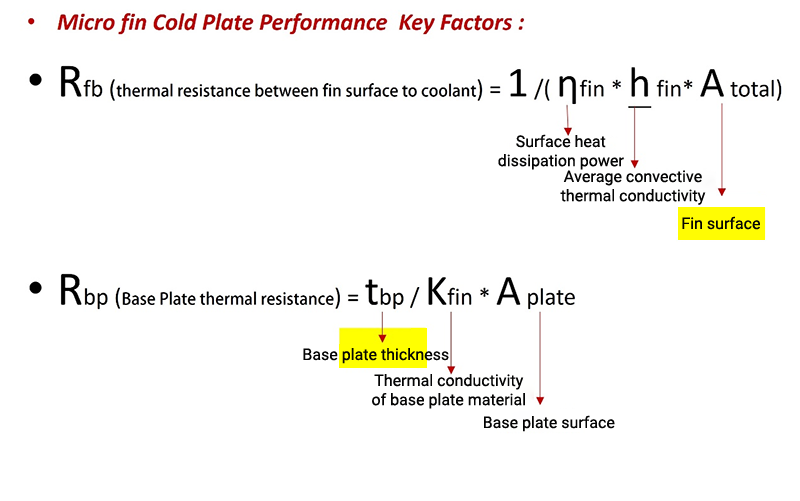

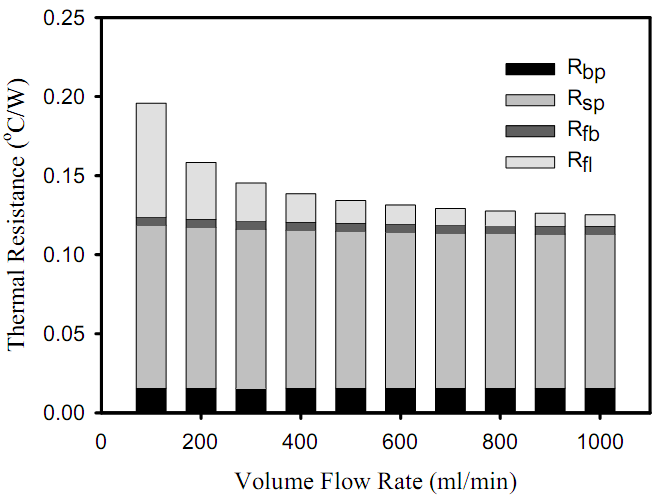

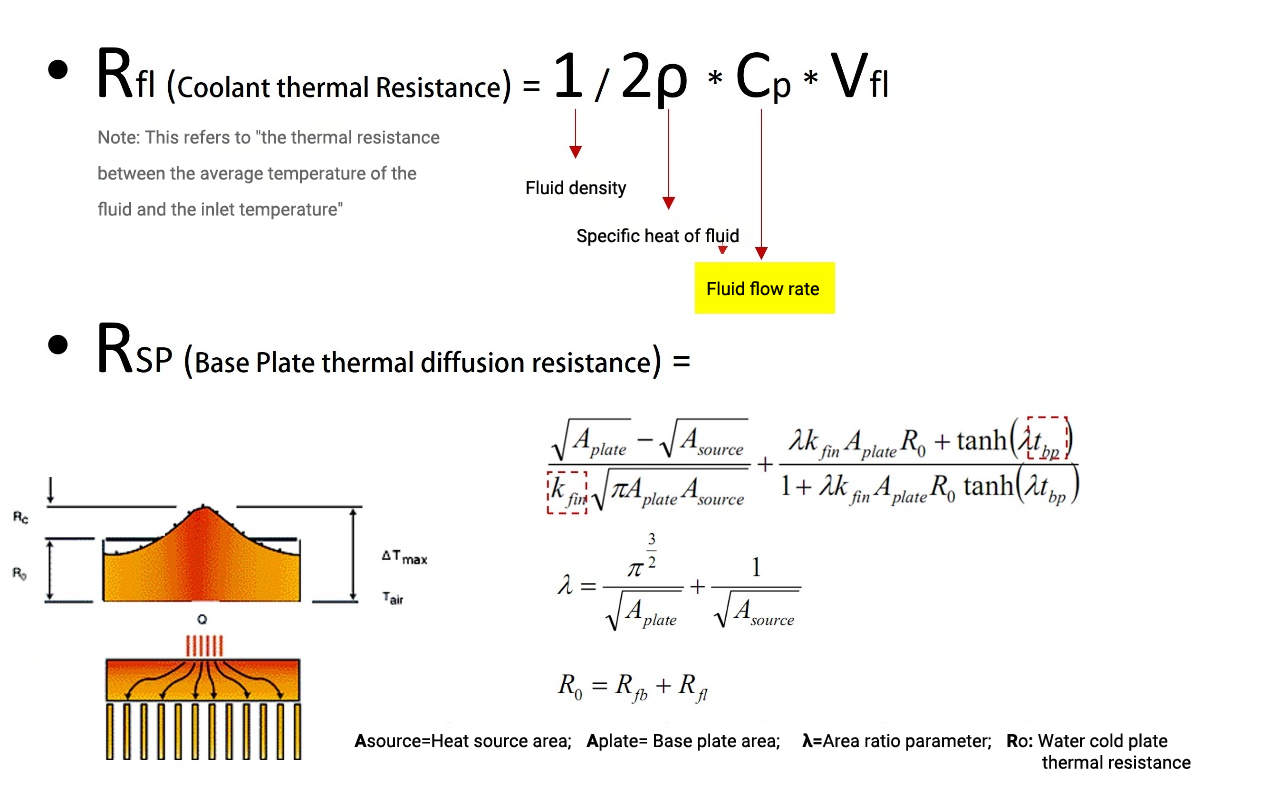

A partir de los gráficos de simulación de flujo de fluido y transferencia de calor del modelo de computadora, podemos ver que estos cuatro factores clave tienen una cierta proporción, y la parte con el valor de calor total más alto y el mayor espacio de optimización es la resistencia térmica de difusión (Rsp) de la base de la placa fría, lo que también significa que si podemos hacer que la placa base tenga un carácter de alta difusión, podemos resolver el problema de la alta densidad de calor.

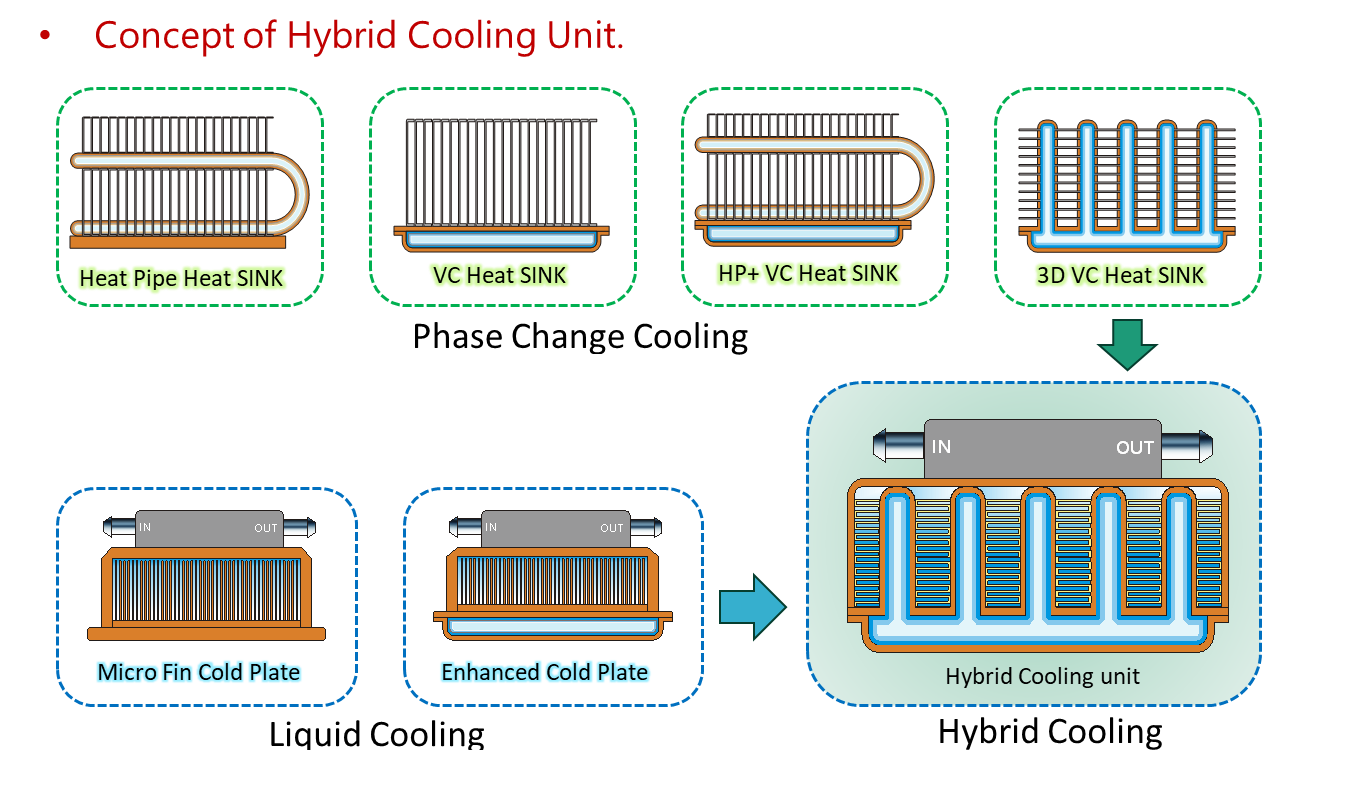

La historia del desarrollo de Hybrid Cold Plate

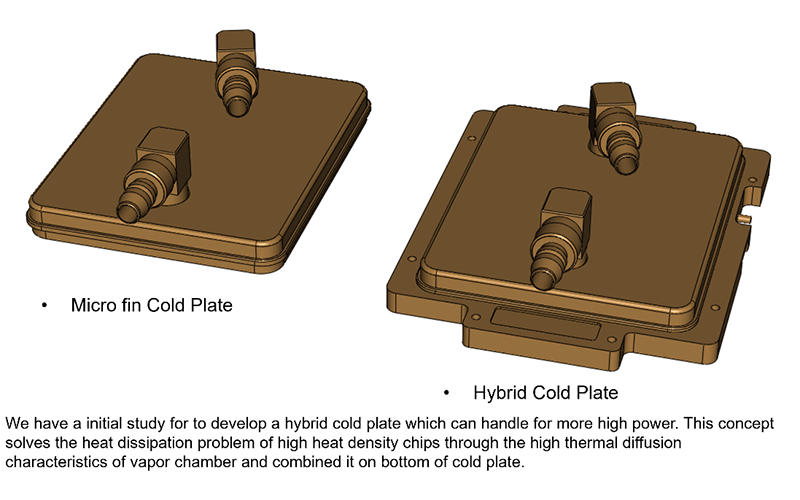

Comparación de placas frías microcanal y placas frías híbridas

Soporte para pruebas de resistencia al flujo y pruebas de rendimiento térmico

Las muestras n.° 1 a 6 son la placa fría Hybird que se llena con un valor de agua del 92 % al 127 % y la muestra n.° 7 es la placa fría de microcanal.

Número de muestra	#1	#2	#3	#4	#5	#6	#7
% de inyección de agua	100%	112%	92%	127%	100%	116%	N / A

Prueba de resistencia al flujo:

Se conectarán 1,7 unidades de muestra con un sistema de bomba que suministrará un flujo de agua de 0,8/1,2/1,5 LPM; el valor de resistencia al flujo se registrará como en la tabla del lado derecho.
2. Según el resultado de la prueba, muestra que la resistencia al flujo de la muestra de toda la placa fría es muy cercana y casi igual.

Número de muestra	#1	#2	#3	#4	#5	#6	#7
0,8 l/min	1.944	1.965	1.898	1.966	1.971	2.013	2.048
1,2 l/min	3.704	3.81	3.648	3.759	3.925	3.78	3.902
1,5 l/min	5.443	5.566	5.374	5.539	5.641	5.551	5.748

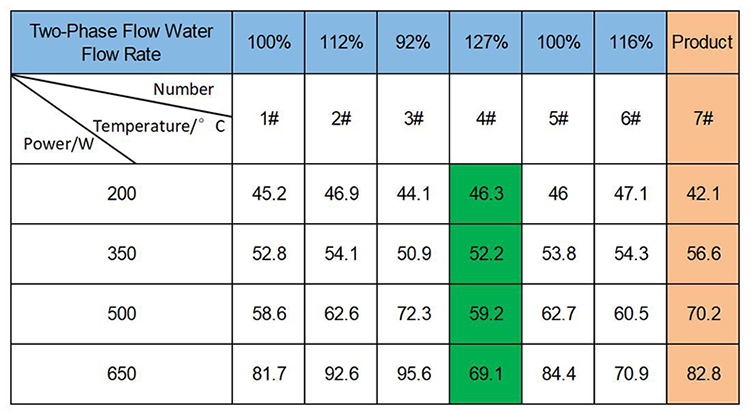

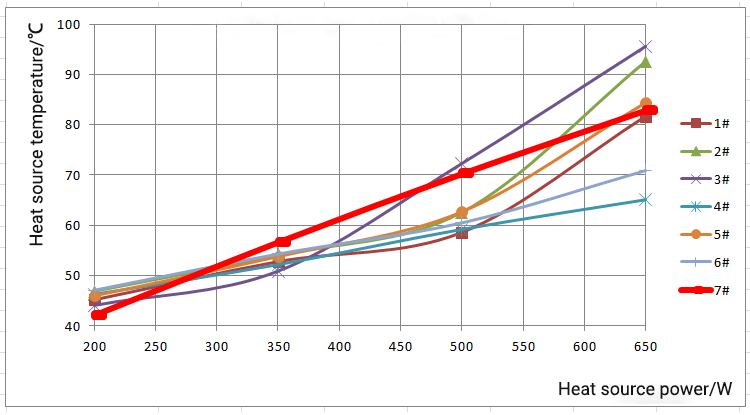

Prueba de rendimiento térmico:

1.Condición de prueba: Temperatura ambiente = 26-28 ℃
2. Líquido = Agua pura
3. Caudal = 1,2 L/min
4. Temperatura de entrada de agua = 28 ℃
5. Superficie de contacto del calentador ficticio = 20x20 mm
6. Carga del cabezal = 200/350/500/650 W

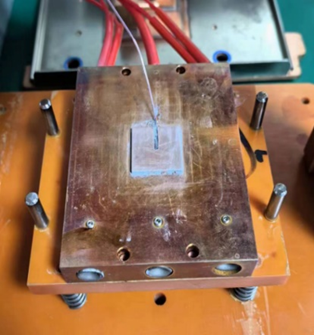

Accesorio de prueba

Calentador ficticio

Conclusión

1. Según el resultado de la prueba, muestra que el valor de inyección de agua de la cámara de vapor afectará a Q-max
2. La muestra n.° 3 se seca con una carga de calor de 450 W y la muestra n.° 2 se seca con 550 W.
3. Las muestras n.° 4 y n.° 6 tienen el mejor rendimiento durante una carga de plomo superior a 300 W.
4. En tal caso, podemos estimar que la placa fría híbrida necesita ajustar el valor de inyección de agua y luego puede brindar un mejor rendimiento que la placa fría normal.
5.La placa fría híbrida puede ofrecer un mejor rendimiento térmico que la placa fría de microcanal normal.
