Sistema personalizado de refrigeración líquida y refrigeración por agua

Tecnología de refrigeración líquida

La tecnología de refrigeración líquida es una tecnología de disipación de calor que utiliza el flujo de líquido para eliminar el calor rápidamente.

La aplicación de refrigeración líquida se refiere al uso de placas de refrigeración líquida (también llamadas placas de refrigeración por agua,

radiadores de refrigeración líquida) instalados en la fuente de calor

Tecnología de refrigeración líquida

La tecnología de refrigeración líquida es una tecnología de disipación de calor que utiliza el flujo de líquido para eliminar el calor rápidamente. La aplicación de refrigeración líquida se refiere al uso de placas de refrigeración líquida (también llamadas placas de refrigeración por agua , radiadores de refrigeración líquida) instaladas en la fuente de calor, junto con intercambiadores de calor y bombas de intercambio de calor, para disipar el calor en un flujo circulante de líquido. En general, la tecnología de refrigeración líquida se utiliza en entornos donde los sistemas de convección forzada o cambio de fase no pueden lograr efectos de disipación de calor con una densidad de energía térmica extremadamente alta.

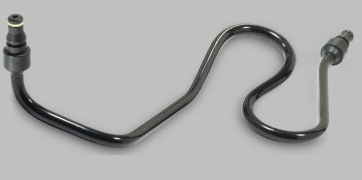

Winshare Thermal continúa aumentando la investigación y el desarrollo de la tecnología de refrigeración líquida, especialmente la innovación continua en el proceso de producción de productos de refrigeración por agua. Ha obtenido múltiples patentes técnicas en el curvado automático de tubos de cobre, matrices de extrusión, tubos de presión, soldadura por adhesión y otros procesos técnicos. Esto hace que la soldadura de la placa enfriada por agua sea más estable, reduce en gran medida la fuga de agua de la placa enfriada por agua y mejora la confiabilidad de la disipación de calor de la placa enfriada por agua; Se realiza un tratamiento técnico en la superficie de la placa refrigerada por líquido para lograr un mejor contacto con la fuente de calor y mejorar la eficiencia de disipación de calor.

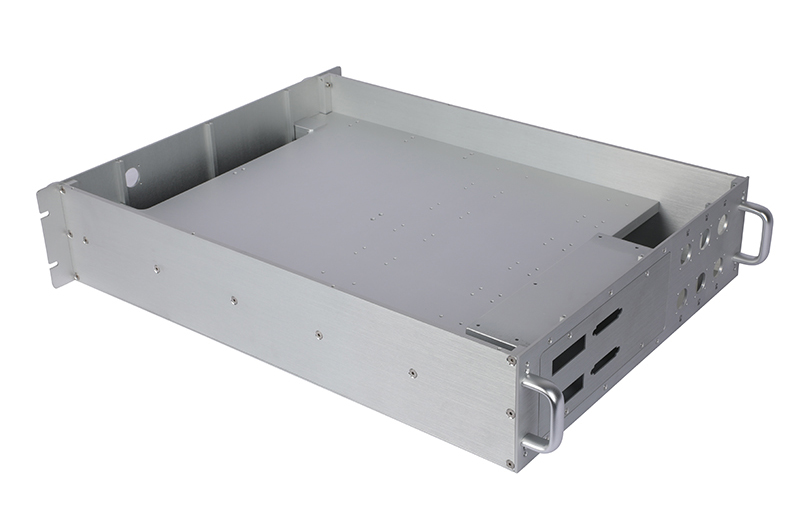

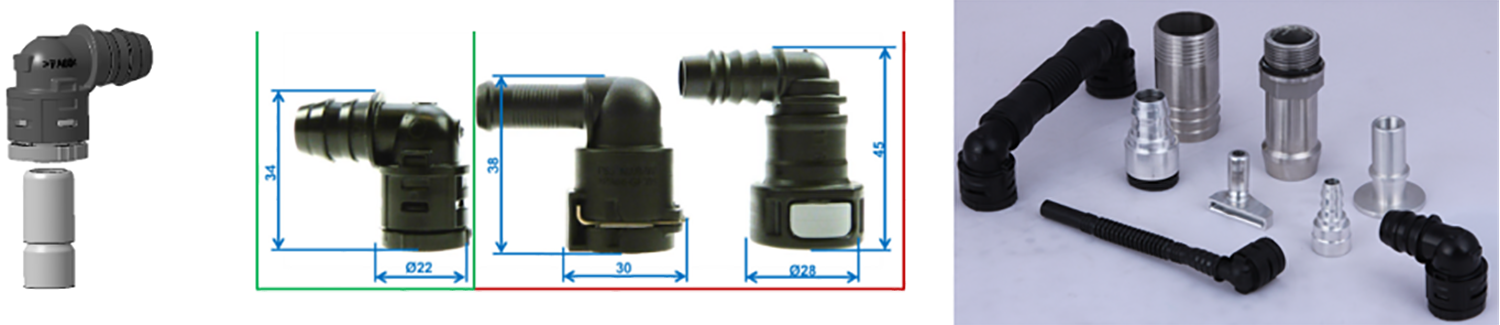

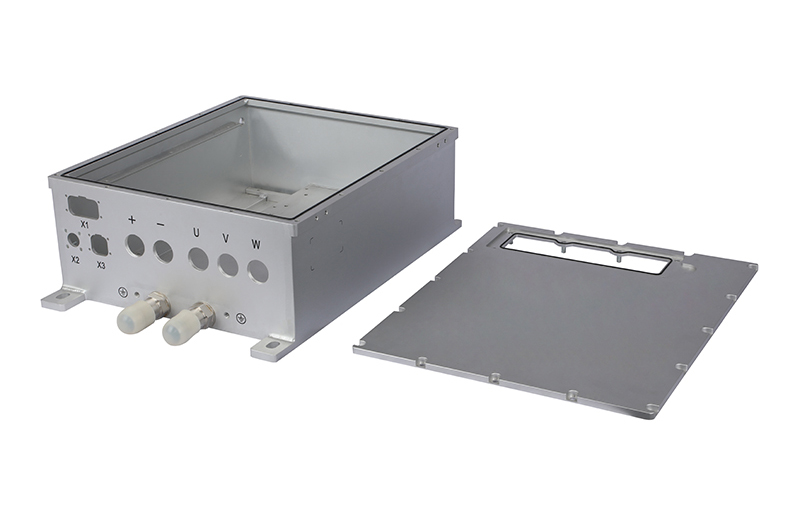

Winshare Thermal ofrece una variedad de tipos de estructuras de disipación de calor refrigeradas por agua para elegir

Tubería enterrada que forma un canal enfriado por agua + junta de tubería
Canal enfriado por agua para moldeo por extrusión de perfiles + soldadura
enfriado por agua agregado a máquina + soldadura
Canal enfriado por agua de fundición a presión + soldadura

Obtenga su cotización instantánea

Solución de refrigeración por agua SVG

Los clientes de SVG proporcionan dibujos y requisitos:

Descripción técnica:
(1) La potencia de disipación de calor del radiador refrigerado por agua diseñado es 920w×2=1840w;
(2) Presión ≤7bar/30min, sin fugas;
(3) Temperatura ambiente de funcionamiento: -45 ℃ a 45 ℃;
(4) Resistencia al flujo de la placa refrigerada por agua: <50 KPa, 11 l/min, densidad de volumen: 50 % agua + 50 % solución de glicol;
(5) La temperatura de entrada es de 60 ℃, la temperatura superficial más alta es inferior a 90 ℃ y la diferencia de temperatura es de 3 ℃.

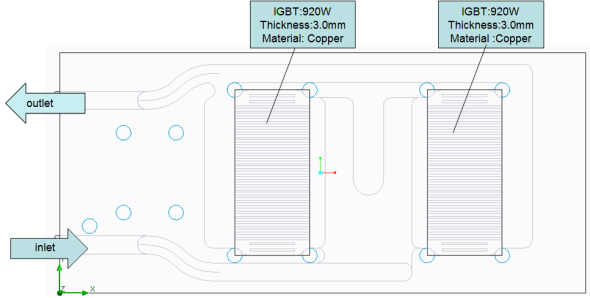

Diagrama esquemático del modelo de diseño de simulación de radiador refrigerado por agua SVG y parámetros relacionados:

sistema de refrigeración líquida para pc

Parámetros de diseño térmico:

Adopte el método de refrigeración por agua, el material es AL6063-T6, resistencia al flujo de la placa de refrigeración por agua : <50 KPa, 11 L/min, densidad de volumen: 50 % agua + 50 % solución de glicol; La temperatura de entrada es de 60 ℃, no hay ninguna diferencia entre la placa de refrigeración por agua y el medio IGBT.

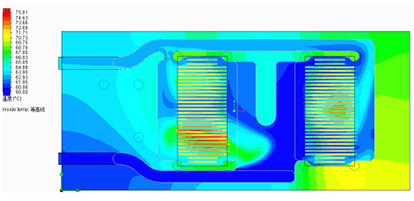

Diagrama esquemático de los resultados de la simulación de la pérdida de temperatura de la sección transversal de la placa enfriada por agua:

La temperatura de entrada es: 60 ℃;
La temperatura de salida es: 63,84 ℃;
Flujo de volumen: 11L/min.

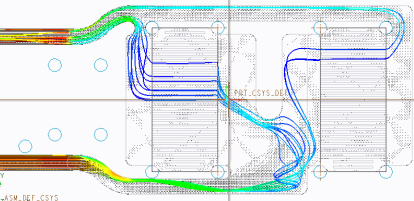

Diagrama esquemático de los resultados de la simulación de la trayectoria del flujo de la sección transversal en la placa refrigerada por agua.

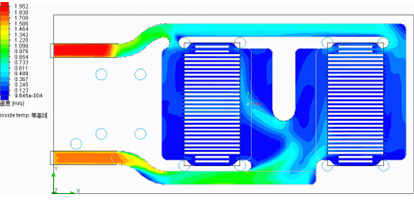

Diagrama esquemático de los resultados de la simulación de la distribución de velocidades de la sección transversal en la placa refrigerada por agua.

Diagrama esquemático de los resultados de la simulación de cambios de presión de la sección transversal en placas enfriadas por agua.

Presión de entrada: 102727,78Pa;
Presión de salida: 101325,02Pa;
Caída de presión: 1402,76Pa.

Diagrama esquemático de simulación del cambio de temperatura de la carcasa de la placa de refrigeración por agua del IGBT

La temperatura más alta es: 85,25 ℃;
Diferencia de temperatura de la placa refrigerada por agua: 83,22 ℃ -82,39 ℃ = 0,83 ℃,
menos de los 3 ℃ requeridos, cumpliendo con los requisitos de diseño.

Resumen de datos de simulación térmica

Solución de enfriamiento	50% agua +50% etilenglicol				Temperatura del núcleo IGBT ℃
Solución de enfriamiento	Temperatura máxima de la placa de refrigeración por agua.	Flujo de volumen	Temperatura de entrada	Caída de presión	#1	#2	diferencia de temperatura
Placa de refrigeración por agua	85,25 ℃	11L/minuto	60℃	1402,8Pa	82.39	83.22	0.83
