¿Qué son los disipadores de calor de aletas biseladas?

Cortamos aletas delgadas de un bloque sólido de cobre o aluminio. Sin pegamento. Sin huecos. Las aletas se levantan desde la base. El calor se mueve rápidamente desde la base al aire.

Características principales:

Construcción de una sola pieza: las aletas y la base son del mismo metal.

Aletas altas y delgadas: Más superficie. Mejor flujo de aire.

Espacio cero: sin capa de unión. Ruta de calor directa.

Alta densidad: Aletas muy juntas. Más potencia de refrigeración.

Cuerpo fuerte: Bloque sólido. Sin articulaciones débiles.

Ventajas clave: Por qué los disipadores de calor con aletas esquiladas destacan en la gestión térmica

Los disipadores de calor con aletas biseladas ofrecen distintas ventajas, lo que los convierte en la mejor opción para aplicaciones críticas de gestión térmica:

Transferencia de calor superior

Sin pérdida de interfaz. Enfriamiento rápido.

Listo para alta potencia

IGBT, servidores, cargadores de vehículos eléctricos, convertidores eólicos.

Ligero y compacto

Aletas delgadas. Huella pequeña, alta proporción, alta densidad

Tamaño personalizado

Cualquier altura, paso o forma de base de aleta, tiempo de diseño más corto

Calidad confiable

Certificado ISO 9001 y TS 16949.

Compatibilidad de material amplio

Disponible en aluminio, cobre o híbrido cobre-aluminio para diversas necesidades térmicas.

Baja resistencia al flujo de aire

Geometría de aletas optimizada, disipación de calor eficiente incluso con ventiladores de baja potencia.

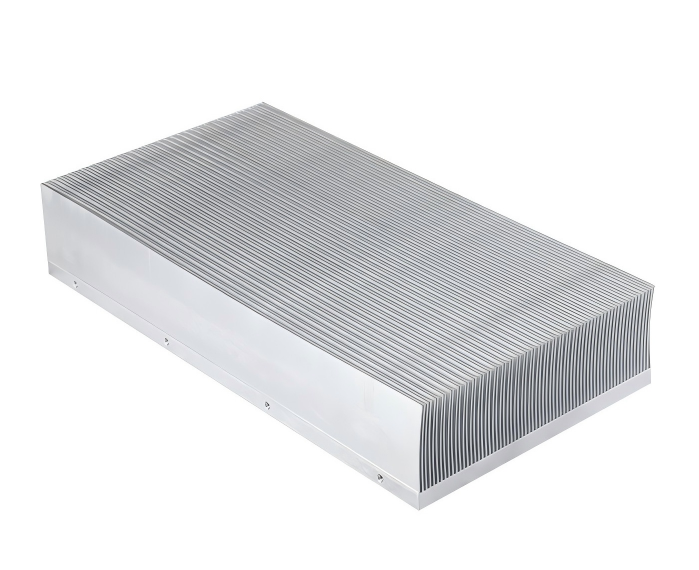

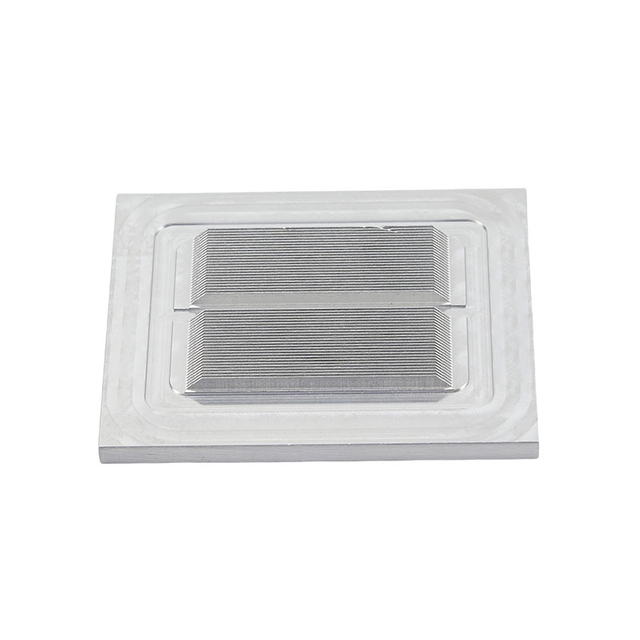

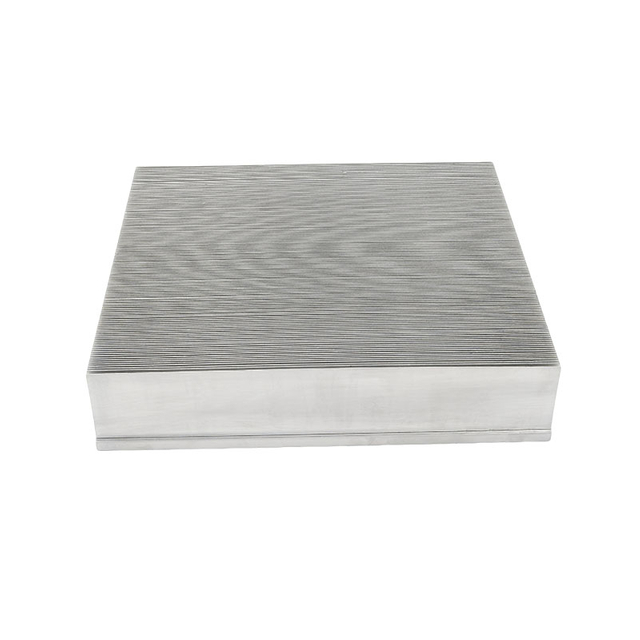

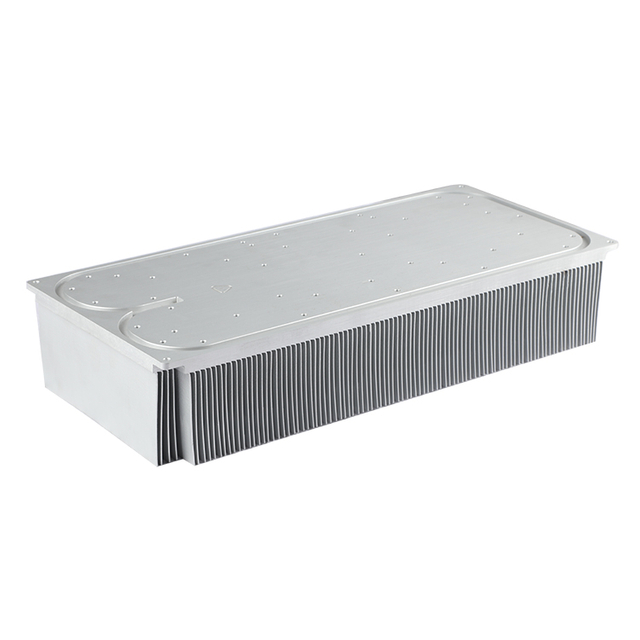

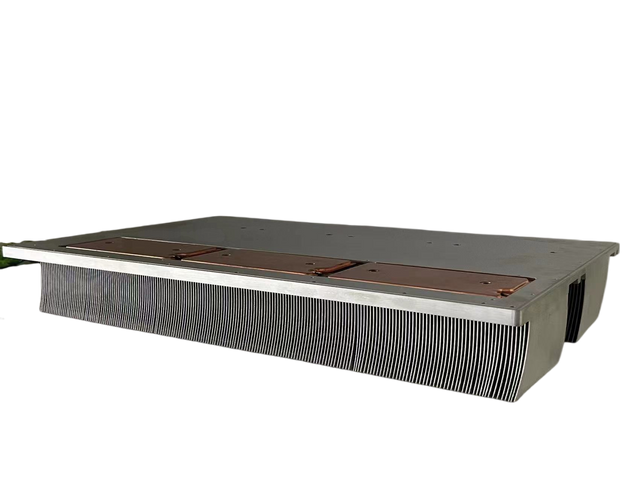

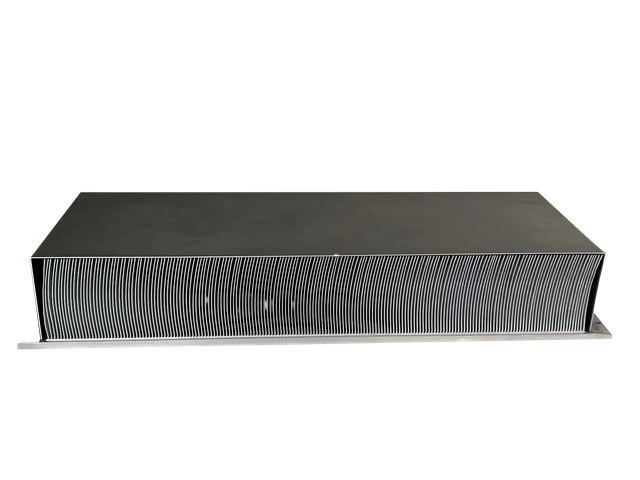

Exhibición de productos de disipador de calor con aletas biseladas

1
2
»

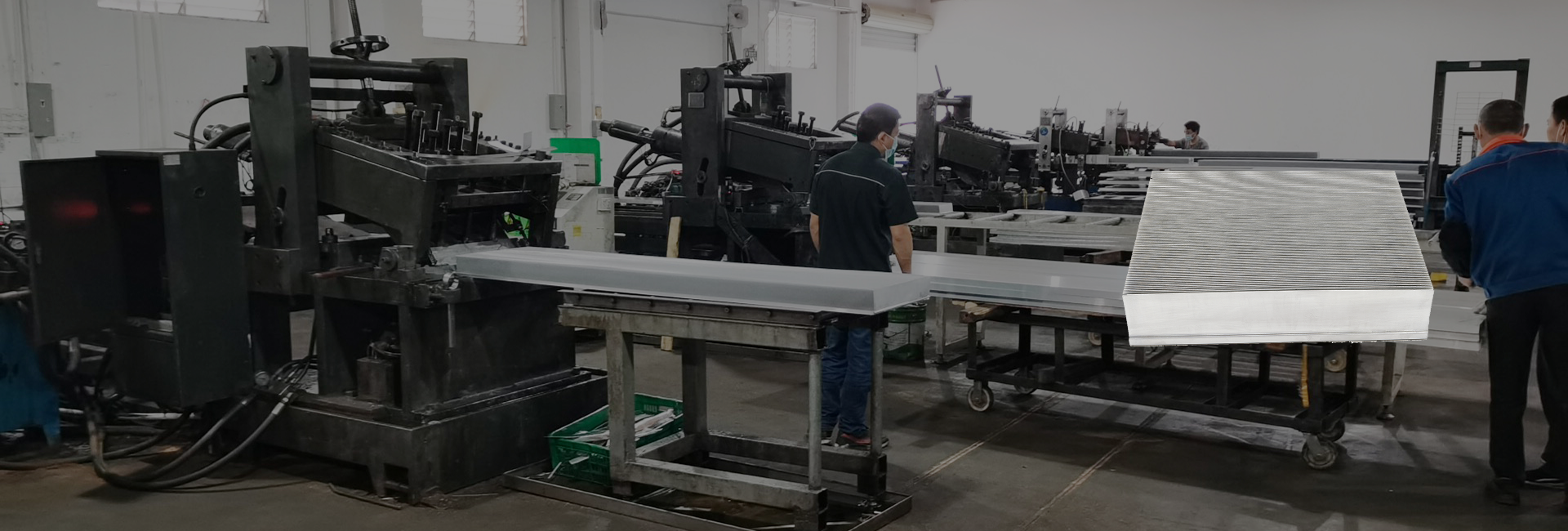

El proceso de skiving: ingeniería de precisión para una disipación de calor superior

El proceso de biselado es un testimonio de la ingeniería de precisión, que permite un rendimiento térmico superior a través de su enfoque único para la fabricación de disipadores de calor.

Construcción de una sola pieza

Una herramienta de corte especializada raspa con precisión capas delgadas de un bloque de metal sólido (generalmente cobre o aluminio). Estas capas se empujan hacia arriba para formar aletas integrales, creando una pieza única y continua. Este diseño innovador elimina por completo la resistencia térmica en las uniones, un problema común en ensamblajes de varias piezas, lo que garantiza un camino sin obstáculos para la transferencia de calor.

Aletas ultrafinas y de alta densidad

Este método avanzado permite la creación de aletas excepcionalmente delgadas (tan finas como 0,2 mm) y densidades de aletas notablemente altas. Esto maximiza significativamente el área de superficie disponible para la disipación de calor dentro de un volumen determinado, una hazaña que a menudo no se puede lograr con otros métodos de fabricación como la extrusión o las técnicas de aletas unidas.

Creación rápida de prototipos y rentabilidad

El proceso de biselado se destaca porque no requiere moldes ni matrices costosos y personalizados. Esto se traduce en tarifas de instalación mínimas y ciclos de creación de prototipos dramáticamente acelerados. Para Winshare Thermal, esto significa que podemos ofrecer una importante flexibilidad de diseño y ahorros de costos para soluciones térmicas personalizadas y un rápido desarrollo. Hemos aplicado con éxito esta tecnología en aplicaciones continuas a gran escala durante años, demostrando constantemente claras ventajas en términos de rentabilidad y confiabilidad del producto.

Disipadores de calor con aletas esquiladas frente a otras tecnologías: una ventaja comparativa

Los disipadores de calor de aletas biseladas ofrecen beneficios únicos en comparación con otros métodos de fabricación, especialmente para aplicaciones que exigen alto rendimiento térmico y flexibilidad de diseño.

La principal ventaja de las aletas biseladas radica en su construcción de una sola pieza, que elimina la resistencia térmica que se encuentra en conjuntos de varias partes, como las aletas unidas o plegadas. Además, pueden lograr densidades de aletas y relaciones de aspecto significativamente más altas que los disipadores de calor extruidos, proporcionando una superficie superior para la disipación de calor sin los altos costos de herramientas de la fundición a presión o el costo por pieza del mecanizado para diseños personalizados.

Característica / Tipo	Aleta esquilada	Extruido	Aleta unida/soldada	Fundir	Forjado en frío
Rendimiento térmico	Superior (sin resistencia de interfaz, alta densidad)	Bueno (limitado por la densidad de las aletas)	Bueno (reducido por la resistencia de la interfaz)	Feria (estructura porosa)	Excelente (estructura de grano controlada)
Costo de herramientas	Bajo/Ninguno (la misma herramienta para cada aleta)	Bajo	Moderado (para base y aletas)	Alto	Alto
Opciones de material	Cobre, aluminio	Aluminio	Cobre, aluminio	Aluminio, Zinc	Cobre, aluminio
Construcción	Pieza única	Pieza única	Conjunto de varias piezas	Pieza única	Pieza única
Flexibilidad de diseño	Alto	Limitado	Alto	Moderado	Alto
Creación de prototipos	Fácil, Barato, Rápido	Bajo costo	Moderado	Alto costo	Moderado
Aplicaciones típicas	Alta potencia, compacto	General, potencia media	Disipadores de calor muy grandes	Formas complejas, alto volumen	Alto rendimiento, complejo
Limitación clave	Las aletas se pueden doblar fácilmente	Densidad de aletas/relación de aspecto limitada	Resistencia térmica en las juntas.	Estructura porosa, menor conductividad.	Alto coste inicial de herramientas
Densidad de aletas	Muy alto (aletas delgadas, sin forma cónica)	Limitado (se requiere conicidad, fuerza del troquel)	Alto (aletas separadas)	Limitado (proceso de casting)	Alto (aletas rectas)

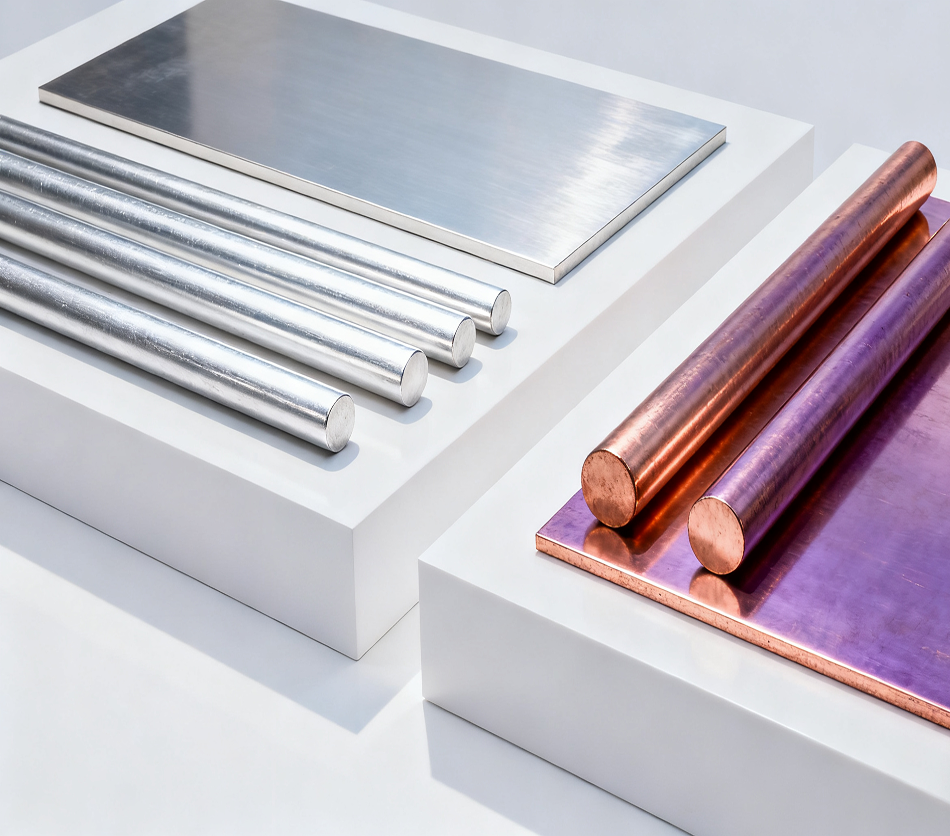

Materiales elegidos: aluminio y cobre para disipadores de calor con aletas biseladas

Los disipadores de calor con aletas biseladas se fabrican principalmente de aluminio o cobre, ambos seleccionados por su excepcional conductividad térmica. La elección óptima del material depende de sus requisitos térmicos específicos, limitaciones de peso y presupuesto del proyecto.

Aluminio

Una opción preferida por su excelente equilibrio entre buena conductividad térmica (p. ej., 1050 A a 229 W/mK), naturaleza liviana y rentabilidad. Las aletas biseladas de aluminio son versátiles para aplicaciones generales e industriales y, por lo general, presentan espesores de aletas que oscilan entre 0,2 mm y 1,2 mm.

Cobre

Ofrece un rendimiento térmico superior y cuenta con una conductividad aproximadamente el doble que la del aluminio. Esto hace que el cobre sea ideal para lograr la máxima disipación de calor en espacios limitados. Aunque son más pesadas y normalmente entre 3 y 6 veces más caras, las aletas de cobre pueden ser incluso más delgadas (0,1 mm a 0,6 mm) y proporcionar una excelente resistencia a la corrosión.

Obtenga un plan personalizado ahora

¿Por qué asociarse con Winshare Thermal para sus disipadores de calor con aletas biseladas?

Elegir el socio de fabricación adecuado es crucial para garantizar un rendimiento térmico óptimo en sus aplicaciones críticas. En Winshare Thermal, combinamos una profunda experiencia, soluciones integrales y un compromiso inquebrantable con la calidad y el servicio al cliente.

Experiencia y soporte de ingeniería inigualables

Nuestros ingenieros expertos brindan modelado térmico especializado y optimización del diseño, adaptando meticulosamente soluciones a su perfil térmico único. Con una amplia experiencia trabajando con los principales clientes globales, aprovechamos una base de datos sólida para análisis de simulación y big data acumulados para ajustar cada diseño.
Soluciones integrales integrales

Ofrecemos capacidades de diseño y fabricación de extremo a extremo. Esto incluye una selección experta de materiales, varios acabados de superficies y un complejo mecanizado CNC para funciones complejas. Ya sea que necesite soluciones de gestión térmica enfriadas por aire o por líquido, tenemos la capacidad de abordar diversas fuentes de calor.
Garantía de calidad inquebrantable

Nuestro compromiso con la calidad es evidente a través de nuestras certificaciones ISO 9001, ISO14001 e IATF 16949. Respaldamos esto con rigurosas inspecciones térmicas y dimensionales, garantizando que cada producto cumpla con los más altos estándares.
Eficiencia y confiabilidad en las que puede confiar

Nos enorgullecemos de nuestros plazos de entrega rápidos (p. ej., 15 a 20 días) y entregas puntuales confiables. Nuestro soporte para volúmenes mínimos de pedidos bajos facilita aún más la creación rápida de prototipos y proyectos especializados, agilizando su proceso de desarrollo.
Asociación centrada en el cliente

Nuestros equipos de soporte dedicados ofrecen respuestas rápidas, muestras gratuitas y colaboración activa para optimizar diseños y reducir costos. Nos posicionamos como su socio estratégico en gestión térmica, siempre con el objetivo de brindar los mejores servicios con la calidad de producto más confiable.

Aplicaciones e industrias: donde destacan los disipadores de calor de aletas esquivadas

Los disipadores de calor de aletas biseladas son muy versátiles y destacan en aplicaciones donde la disipación de calor eficiente y el diseño compacto son fundamentales. Son particularmente eficaces para gestionar el calor en dispositivos electrónicos de alta potencia, evitando la degradación del rendimiento y ampliando la vida útil de los componentes.

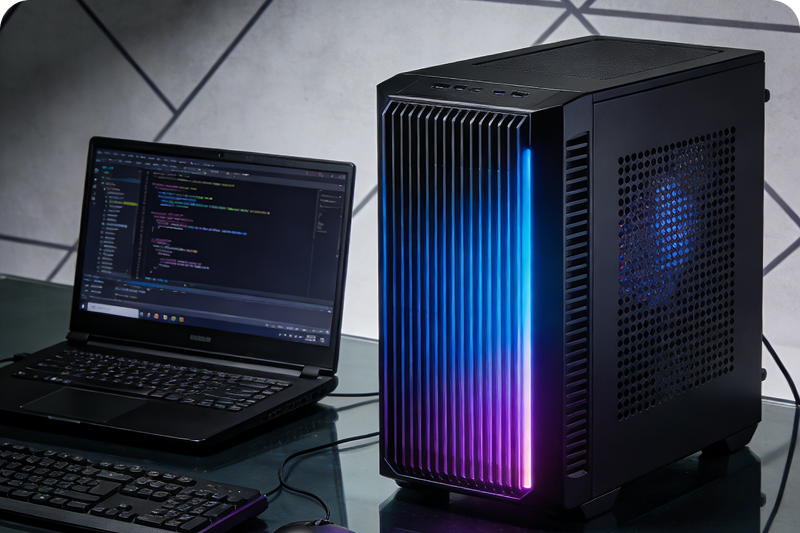

Computadoras y portátiles

Proporciona refrigeración crucial para CPU y GPU para garantizar un funcionamiento estable y de alto rendimiento.

Iluminación LED

Disipa el calor para extender significativamente la vida útil del LED y mantener una eficiencia lumínica óptima.

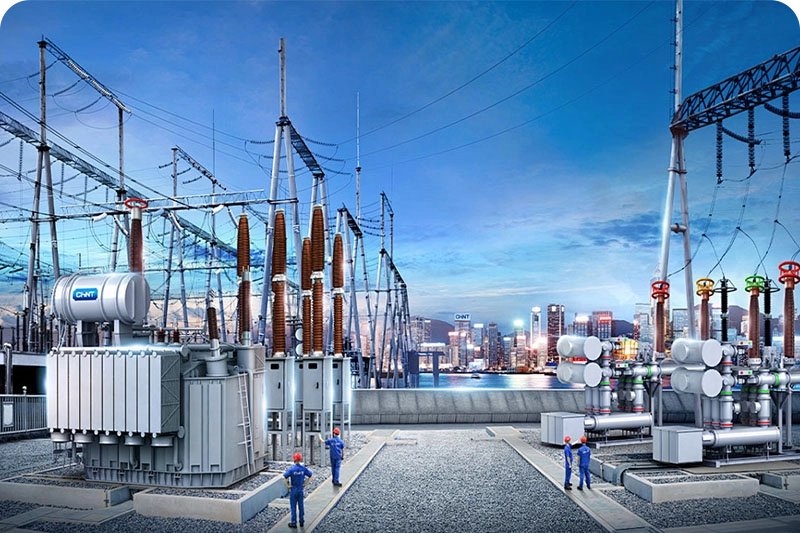

Electrónica de potencia

Esencial para una refrigeración fiable en inversores, fuentes de alimentación, dispositivos IGBT y equipos de soldadura. Winshare Thermal cuenta con una amplia experiencia en este sector, apoyando activamente a inversores fotovoltaicos y convertidores de energía eólica.

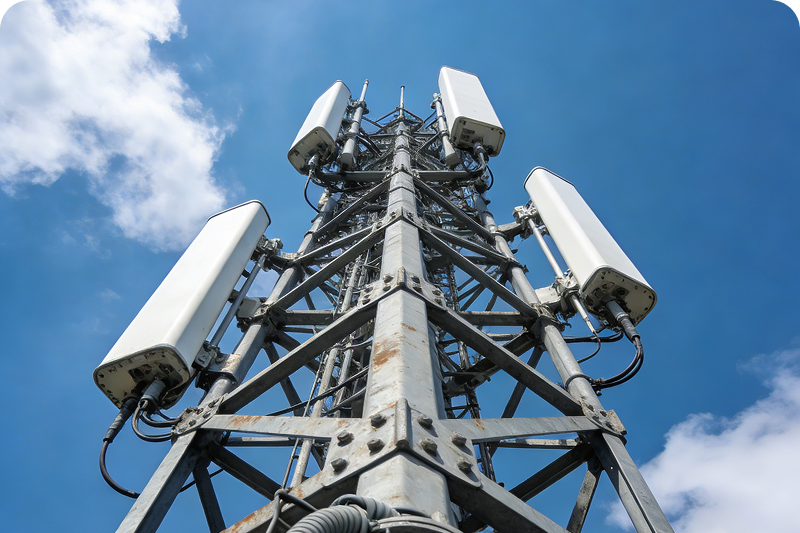

Equipo de telecomunicaciones

Garantizar un funcionamiento continuo y confiable en infraestructura crítica como enrutadores y servidores.

Maquinaria Industrial y Automatización

Ofrecemos soluciones térmicas robustas para equipos pesados y sistemas UPS, incluidos disipadores de calor de gran formato de más de 1 metro de largo para automatización industrial.

Energía renovable

Desempeñar un papel vital en el funcionamiento eficiente de inversores solares y convertidores de turbinas eólicas, un área de enfoque central para Winshare Thermal.

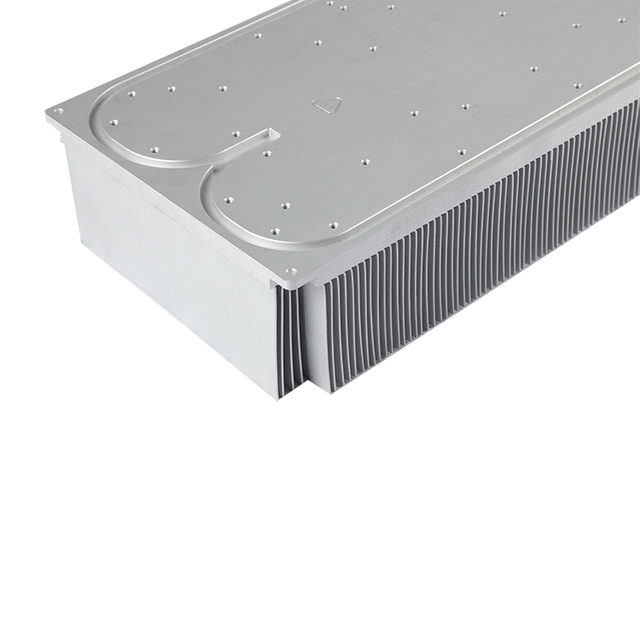

Sistemas láser y módulos termoeléctricos (TEC)

Garantizar un funcionamiento estable y precisión para sistemas láser sensibles y módulos termoeléctricos.

Personalización: Soluciones de disipador de calor de aleta biselada a medida de Winshare Thermal

Como Winshare Thermal, nos especializamos en brindar soluciones de disipador de calor con aletas biseladas totalmente personalizadas. La flexibilidad inherente del proceso de biselado, combinada con bajos volúmenes mínimos de pedido y la ausencia de costos de herramientas, nos permite ofrecer un rendimiento de enfriamiento optimizado precisamente para sus requisitos térmicos y espaciales únicos. Esto nos convierte en un socio ideal para diseños personalizados, creación rápida de prototipos y tiradas de producción especializadas de bajo volumen.

Categoría de personalización	Opciones y detalles específicos
Dimensions	Altura de la aleta: hasta 100-150 mm (4-6 pulgadas), recomendado menos de 50 mm. Longitud de la aleta: Hasta 500 mm (20 pulgadas), limitada por la longitud del bloque de material. Ancho: Ilimitado. Grosor de las aletas: Tan fino como 0,008' (0,2 mm) hasta 1,0 mm. Espaciado/espacio entre aletas: Mínimo de 0,1 mm (0,004 pulgadas) a 8,0 mm (0,31 pulgadas). Planitud: Generalmente ±0,1 mm, puede alcanzar 0,03 mm con pulido.
Materiales	Aluminio (1060, 1050A, 6063). Cobre (C1100). Materiales híbridos para casos especializados.
Ancho máximo	Anodización: Varios colores, mayor resistencia a la corrosión. Niquelado: niquelado electrolítico para una capa uniforme y conductividad eléctrica. Pasivación de cobre: Para disipadores de calor de cobre. Pulido: Superficies lisas para mejorar el flujo de aire. Recubrimiento en polvo: Acabado duradero. Acabados texturizados: Chorro de arena, cepillado, mecanizado, cromado transparente, chorro de perlas.
Montaje e integración	Tubos de calor integrados: mejoran significativamente el rendimiento térmico. Conjunto de ventilador: Diseñado para la integración con ventiladores. Integración del material de interfaz térmica (TIM): mejor conexión térmica. Características mecanizadas: Espacios libres, ranuras para clips, orificios de montaje, orificios para tornillos, roscado. Accesorio de pasador de plástico: montaje sencillo y seguro.
Soporte de diseño	Asistencia integral de ingeniería desde el concepto hasta la fabricación. Modelado y optimización térmica. Creación rápida de prototipos para una iteración rápida. Soporte para volúmenes mínimos de pedidos bajos.

Preguntas frecuentes (FAQ) sobre los disipadores de calor con aletas biseladas

Q ¿Cómo se fabrica un disipador de calor con aletas biseladas?

A El disipador de calor con aletas biseladas está hecho de un solo bloque sólido de aluminio o cobre. Una herramienta de corte especializada raspa capas delgadas de material, empujándolas hacia arriba para formar aletas integrales. Este proceso continuo garantiza que las aletas sean una parte inherente de la base, eliminando la resistencia de la interfaz térmica. El modelado final y los toques finales completan el proceso.
Q ¿Cuáles son los principales beneficios de los disipadores de calor con aletas esquivadas?

A Los beneficios clave incluyen una conductividad térmica superior debido a su construcción de una sola pieza, alta densidad de aletas y relaciones de aspecto para maximizar el área de superficie, significativa flexibilidad de diseño, bajos costos de herramientas para soluciones personalizadas y mayor durabilidad.
Q ¿Cómo se comparan los disipadores de calor con aletas raspadas con los disipadores de calor con aletas extruidas o adheridas?

A Las aletas biseladas ofrecen una mayor densidad de aletas y un rendimiento térmico superior en comparación con los disipadores de calor extruidos, que están limitados por la resistencia del troquel y el estrechamiento de las aletas. A diferencia de los disipadores de calor con aletas unidas o soldadas, las aletas raspadas son una sola pieza monolítica, lo que evita la resistencia térmica que puede surgir de las uniones soldadas o adhesivas, lo que conduce a una mejor eficiencia general de transferencia de calor.

Q ¿Qué materiales se utilizan normalmente para los disipadores de calor con aletas esquivadas?

A Predominantemente aluminio (p. ej., aleaciones 1060, 1050A, 6063) o cobre (p. ej., aleación C1100). Se elige el aluminio por su naturaleza liviana, rentabilidad y buena conductividad térmica, mientras que el cobre ofrece una conductividad térmica superior para aplicaciones de alto rendimiento, a pesar de ser más pesado y costoso.
Q ¿Qué opciones de personalización están disponibles para los disipadores de calor con aletas esquivadas?

A Las amplias opciones de personalización incluyen un control preciso de las dimensiones (por ejemplo, altura de aleta de hasta 150 mm, longitud de hasta 500 mm, espesor de aleta de tan solo 0,2 mm, espaciado mínimo de 0,1 mm). Otras opciones cubren la selección de materiales, diversos tratamientos de superficie (como anodización, niquelado, pulido) y la integración de soluciones de montaje, como tubos de calor integrados o conjuntos de ventiladores.
Q ¿Ofrecen cantidades de pedido mínimas (MOQ) bajas para disipadores de calor de aleta biselada personalizados?

A Sí, Winshare Thermal a menudo admite pedidos mínimos bajos para disipadores de calor de aletas biseladas personalizados. Esto se debe en gran medida a los bajos costos de herramientas asociados con el proceso de biselado, lo que hace que la creación rápida de prototipos y tiradas de producción más pequeñas sean económicamente viables.
