Disipadores de calor extruidos de alta eficiencia personalizados
Winshare Thermal ofrece una variedad de perfiles de extrusión estándar y personalizados para satisfacer sus necesidades precisas de gestión térmica
Frame 1321318651

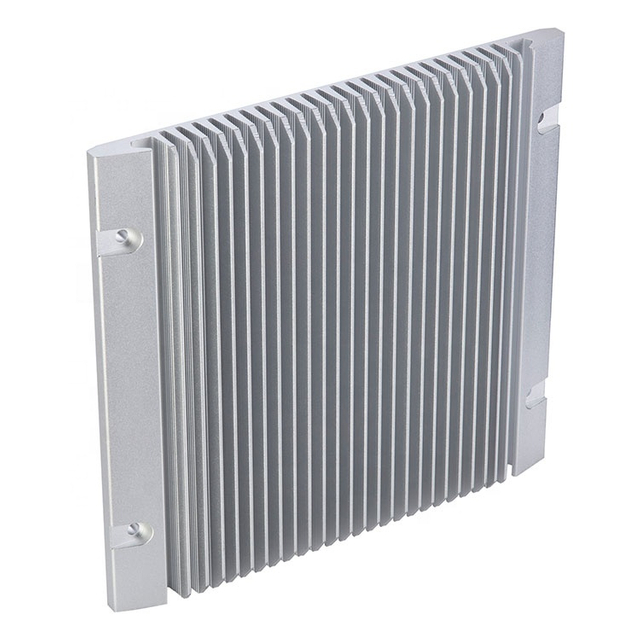

¿Qué son los disipadores de calor de extrusión?

Calentamos aluminio y lo empujamos a través de un troquel. Forma una forma alargada con aletas y base de una sola pieza. El aire frío fluye entre las aletas. El calor se va rápido.
Características principales:
Diseño de una sola pieza: Aletas y base del mismo metal.
Alta densidad de aletas: Más superficie para refrigeración por aire.
Flujo suave: las aletas rectas guían bien el aire.
Metal ligero: el aluminio mantiene el peso bajo.
Estructura fuerte: forma sólida. Sin puntos débiles.
1

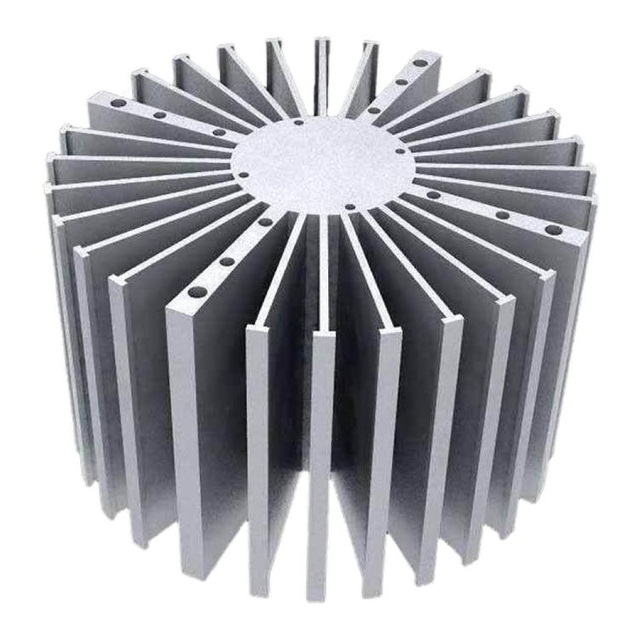

Categorías de productos de disipadores de calor de extrusión

Disipadores de calor de extrusión: por qué son la elección correcta para ti

Bajo coste

Lo mejor para producción de gran volumen.

Rápido de hacer

Muere sencillo. Entrega rápida.

Buen movimiento de calor

Aluminio 6063. Alta conductividad.

Forma personalizada

Cualquier altura, ancho o largo de aleta.

Uso amplio

Equipos de consumo, máquinas industriales, cargadores de vehículos eléctricos.

Calidad confiable

Certificado ISO 9001 y TS 16949.

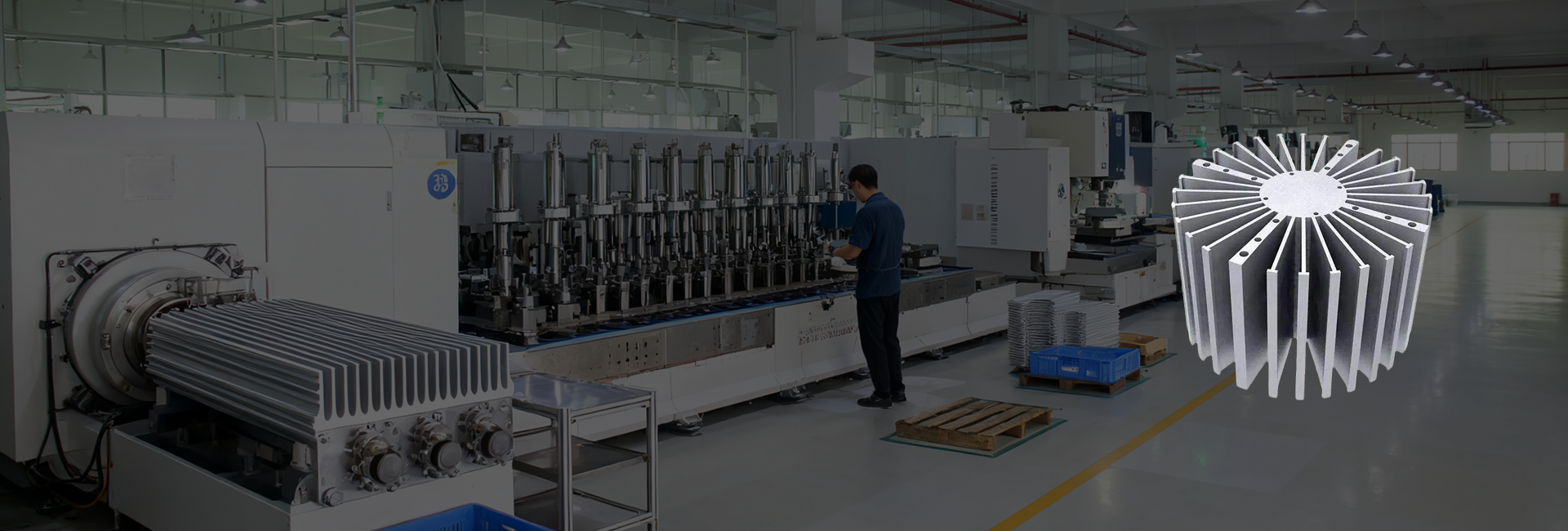

Nuestro proceso de fabricación de disipador de calor de extrusión personalizada

En Winasshare Thermal, entendemos que diferentes aplicaciones requieren dimensiones y rendimiento únicos del disipador de calor. Por lo tanto, no solo ofrecemos una gama de perfiles de disipador de calor extruido en la industria, optimizados para la implementación rápida y satisfacen las necesidades de enfriamiento más comunes, sino que también nos especializamos en proporcionar servicios de personalización integrales y flexibles. Nuestros perfiles estándar van desde diseños básicos de retroceso y canal U hasta diseños de matriz T-, H y FIN más complejos para acomodar diversos entornos de instalación y condiciones de flujo de aire. Para proyectos más desafiantes, nuestro equipo de ingeniería puede trabajar en estrecha colaboración con usted para diseñar troqueles y perfiles de extrusión personalizados desde cero. Esto significa que el disipador de calor se ajustará perfectamente a sus limitaciones de espacio específicas, requisitos de carga de calor y requisitos de instalación mecánica. Además de personalizar los perfiles en sí, también ofrecemos una gama integral de servicios de procesamiento secundario, que incluyen corte de precisión, mecanizado CNC, una variedad de tratamientos superficiales y servicios de ensamblaje. Elegir Wascshare Termal asegura que reciba una solución de disipador de calor extruida que combina flexibilidad, rentabilidad y rendimiento superior.
w

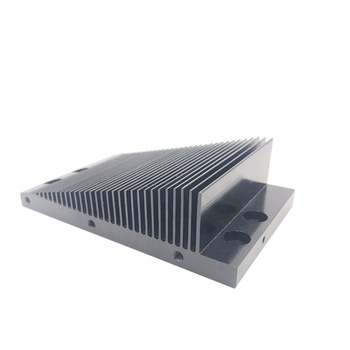

Ejemplos de perfiles estándar

Una variedad de perfiles generales para satisfacer rápidamente las necesidades comunes.

lo

Diseño de perfil personalizado

Diseñe nuevos moldes y perfiles según sus necesidades únicas.

Marco 1321318718 (1)

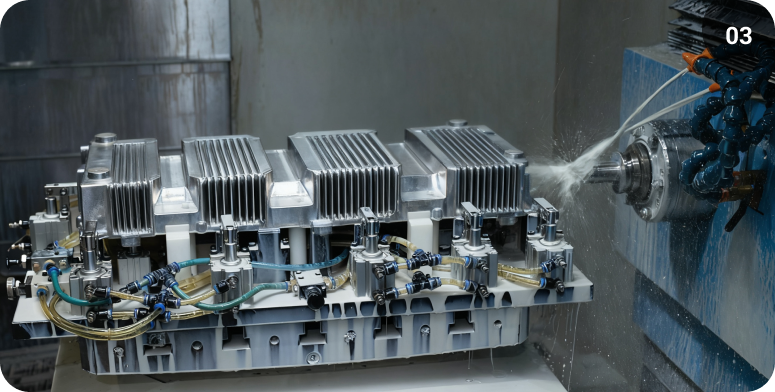

Corte de precisión y mecanizado CNC

Corte, taladrado, roscado, fresado y otros procesos secundarios de alta precisión.
2

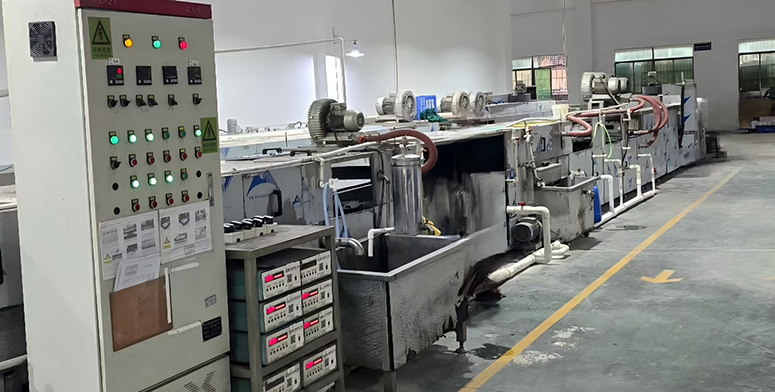

Tratamiento superficial diverso

Anodizado, electroforesis, arenado, etc. para mejorar el rendimiento y la apariencia.

Especificaciones técnicas del disipador de calor de extrusión

Elemento de especificación Descripción detallada
Materiales Aleación de aluminio de alta calidad, principalmente, incluyendo Al6063-T5: tiene buenas propiedades de tratamiento de extrusión y superficie, y alta conductividad térmica. - AL6061-T6: mayor resistencia, adecuada para aplicaciones con mayores requisitos estructurales.
Precisión dimensional Alta precisión, en línea con los estándares de la industria, hasta ± 0.05 mm
Ancho máximo hasta 500 mm (20 pulgadas)
Altura máxima hasta 100 mm (4 pulgadas)
Longitud máxima hasta 6000 mm (20 pies), se pueden cortar de acuerdo con las necesidades
Grosor de la aleta Mínimo 0.8 mm (0.031 pulgadas)
Tono de aleta Mínimo 1.5 mm (0.059 pulgadas)
Tolerancias dimensionales En línea con los estándares de la industria, típicamente ± 0.1 mm (0.004 in) o mejor, dependiendo del diseño.

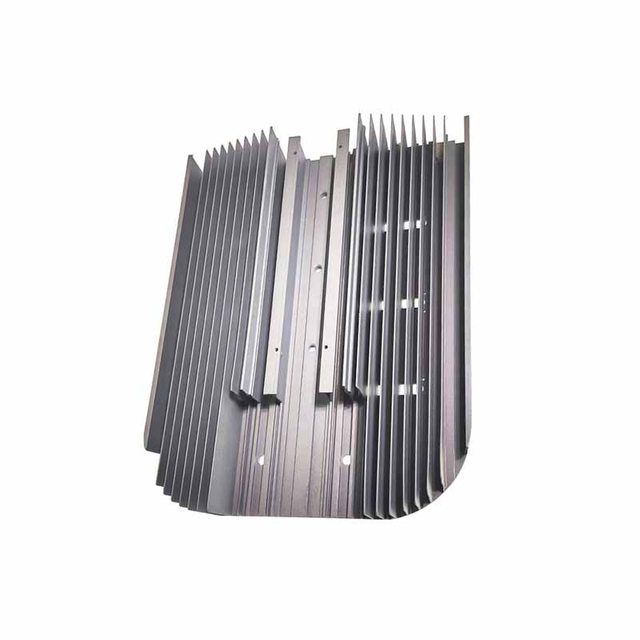

Tratamiento superficial Anodizante: negro, transparente, azul, dorado y otros colores, mejoran la resistencia a la corrosión y las capacidades de disipación de calor radiante. - Electroforesis: proporciona un recubrimiento uniforme con excelente protección contra la corrosión. - Sandblasting/cepillado: mejorar la textura de la superficie y mejorar la apariencia.
Aspereza de la superficie puede llegar a RA 1.6 - 3.2, cumpliendo con los requisitos de planitud de la superficie de diferentes aplicaciones.
Nota Las anteriores son especificaciones típicas. Podemos proporcionar parámetros más detallados o personalizados de acuerdo con las necesidades específicas del proyecto.


Disipadores de calor de extrusión: por qué son la elección correcta para ti

CONDUJO

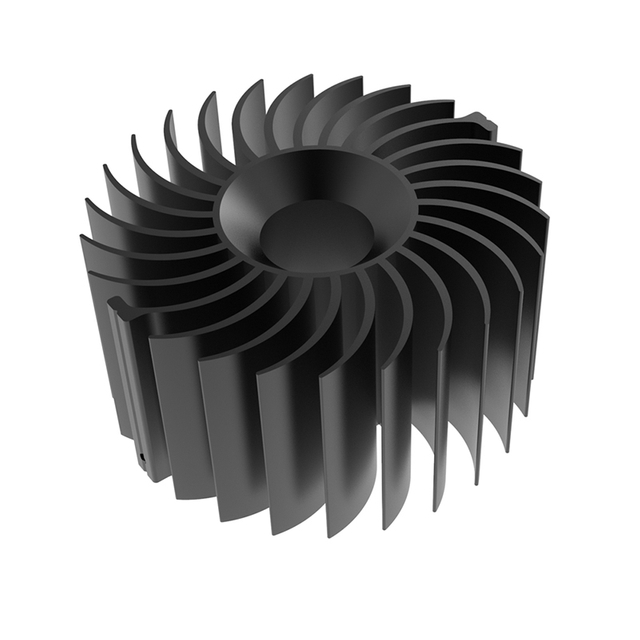

Iluminación LED

Farolas LED de alta potencia, iluminación de fábricas, iluminación de escenarios y luces de crecimiento de plantas. Los disipadores de calor extruidos gestionan eficazmente el alto calor generado por los chips LED, extendiendo la vida útil de la lámpara y manteniendo una eficiencia lumínica estable.




dianzidianli

Electrónica de potencia

En aplicaciones de alta densidad de potencia, como fuentes de alimentación para servidores, módulos de alimentación de comunicaciones, UPS (fuentes de alimentación ininterrumpida), convertidores de frecuencia industriales, estaciones de carga de vehículos eléctricos e inversores fotovoltaicos, los disipadores de calor extruidos garantizan que los dispositivos semiconductores de potencia (como IGBT y MOSFET) funcionen dentro de un rango de temperatura seguro, evitando el sobrecalentamiento y las fallas.
gongyeshebei

Control y automatización industrial.

PC industriales, controladores lógicos programables (PLC), servovariadores y controladores de robots. En entornos industriales hostiles, los disipadores de calor extruidos brindan una disipación de calor confiable para componentes electrónicos sensibles, lo que garantiza un funcionamiento estable a largo plazo del equipo.



电信

Telecomunicaciones

Estaciones base, enrutadores, conmutadores de red y servidores de centros de datos 5G. A medida que aumentan las velocidades de transmisión de datos, el calor generado por los equipos de comunicación aumenta drásticamente. Los disipadores de calor extruidos proporcionan una solución de enfriamiento pasivo eficiente para reducir los costos operativos.
消费电子

Electrónica de consumo

Refrigeración de CPU/GPU de escritorio de alto rendimiento, consolas de juegos, sistemas de cine en casa y televisores de pantalla grande. En productos de electrónica de consumo que buscan un rendimiento extremo y un diseño compacto, los disipadores de calor extruidos personalizados pueden optimizar la eficiencia de la disipación de calor y mejorar la experiencia del usuario.
新能源

Nuevos vehículos de energía

Sistema de gestión de batería (BMS), controlador de motor y cargador integrado. Los vehículos de nueva energía tienen requisitos de disipación de calor extremadamente altos. Los disipadores de calor extruidos son componentes clave que garantizan un funcionamiento estable del sistema de energía en diversas condiciones de conducción.

Preguntas frecuentes sobre disipadores de calor de extrusión

  • Q ¿Pueden proporcionar un informe de simulación del rendimiento térmico del disipador de calor extruido?

    A Sí, contamos con un equipo de ingenieros experimentados que pueden realizar análisis de simulación térmica detallados utilizando software CFD (dinámica de fluidos computacional) avanzado. Podemos proporcionarle predicciones precisas del rendimiento térmico y recomendaciones de optimización para verificar la viabilidad del diseño antes de la creación de prototipos físicos.

  • Q ¿Cuáles son las principales ventajas de los disipadores de calor extruidos?

    A Las principales ventajas de los disipadores de calor extruidos incluyen: rentabilidad extremadamente alta (especialmente en producción de gran volumen), velocidad de producción rápida, peso ligero, buena conductividad térmica y potencial de diseño relativamente flexible, que puede realizar aletas de alta relación de aspecto.

  • Q ¿Cuál es la diferencia entre un disipador de calor extruido y un disipador de calor mecanizado por CNC?

    A Los disipadores de calor extruidos se forman mediante extrusión continua, lo que tiene costos de molde relativamente bajos. Son más adecuados para la producción de perfiles estandarizados o semipersonalizados de gran volumen y sensibles a los costos. Las aletas suelen ser rectas. Los disipadores de calor mecanizados por CNC se cortan a partir de bloques de metal sólido mediante máquinas CNC. Tienen mayor precisión y pueden conseguir geometrías más complejas y aletas no rectas. Son adecuados para estructuras personalizadas complejas, de alta precisión y de bajo volumen.

  • Q ¿Cómo elegir el tamaño adecuado del disipador de calor extruido y la densidad de aletas?

    A Elegir el disipador de calor extruido adecuado requiere considerar factores como el consumo de energía de su dispositivo (carga de calor), el espacio físico disponible, las condiciones del flujo de aire (convección natural o ventilador forzado), la temperatura ambiente y la temperatura objetivo de la unión. Nuestros ingenieros de diseño térmico proporcionarán cálculos expertos y recomendaciones de selección basadas en las necesidades específicas de su aplicación.

  • Q ¿Cuáles son los acabados superficiales recomendados para los disipadores de calor extruidos?

    A El tratamiento de superficie más común es el anodizado (disponible en una variedad de colores, incluidos negro, transparente y azul), que mejora efectivamente el aislamiento del disipador de calor, la resistencia a la corrosión y la disipación de calor radiante. También ofrecemos electroforesis y pulido con chorro de arena para cumplir con requisitos específicos de apariencia y rendimiento.

¿Listo para un rendimiento térmico óptimo?

No dejes que el sobrecalentamiento limite tu innovación. Asóciese con los fabricantes de fregaderos de calor expertos de Winasshare, dedicados a elaborar soluciones térmicas personalizadas que se ajusten perfectamente a sus necesidades únicas.
