Solución térmica de placa fría líquida de 3200 W

Para abordar la creciente demanda de soluciones de refrigeración de alta potencia, Winshare Thermal ha desarrollado una solución térmica de placa fría líquida de 3200 W. Los disipadores de calor tradicionales enfriados por aire a menudo no cumplen con los estrictos requisitos de nuestros clientes, lo que hace que las placas frías líquidas sean una excelente alternativa.

Requisitos de diseño

• Potencia térmica total: 3200W

• Caudal de líquido: 0,3 metros cúbicos por hora

• Temperatura máxima de la superficie: menos de 60 °C

• Temperatura del agua de entrada: 25°C

• Temperatura ambiente: 25°C

Características clave de la placa fría líquida

• Material: Construido con aluminio de alta calidad para una transferencia de calor liviana y eficiente.

• Tubos de enfriamiento: los tubos de cobre integrados mejoran la conductividad térmica.

• Sellado: Los huecos se rellenan con epoxi para garantizar la durabilidad y evitar fugas.

El diseño de la placa fría de líquido gestiona eficazmente altas cargas térmicas mientras mantiene temperaturas de funcionamiento óptimas, lo que lo hace adecuado para una amplia gama de aplicaciones.

Proceso de diseño

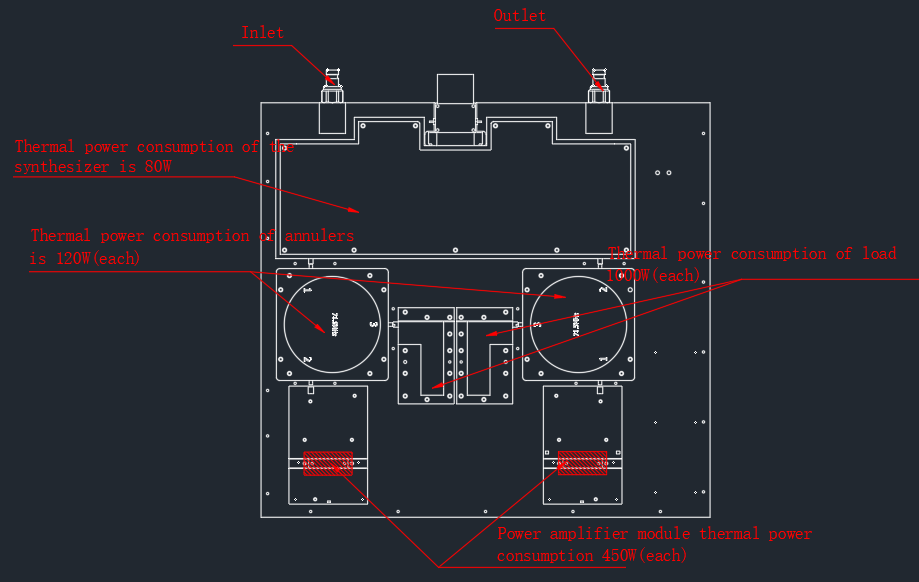

Dibujo de diseño:

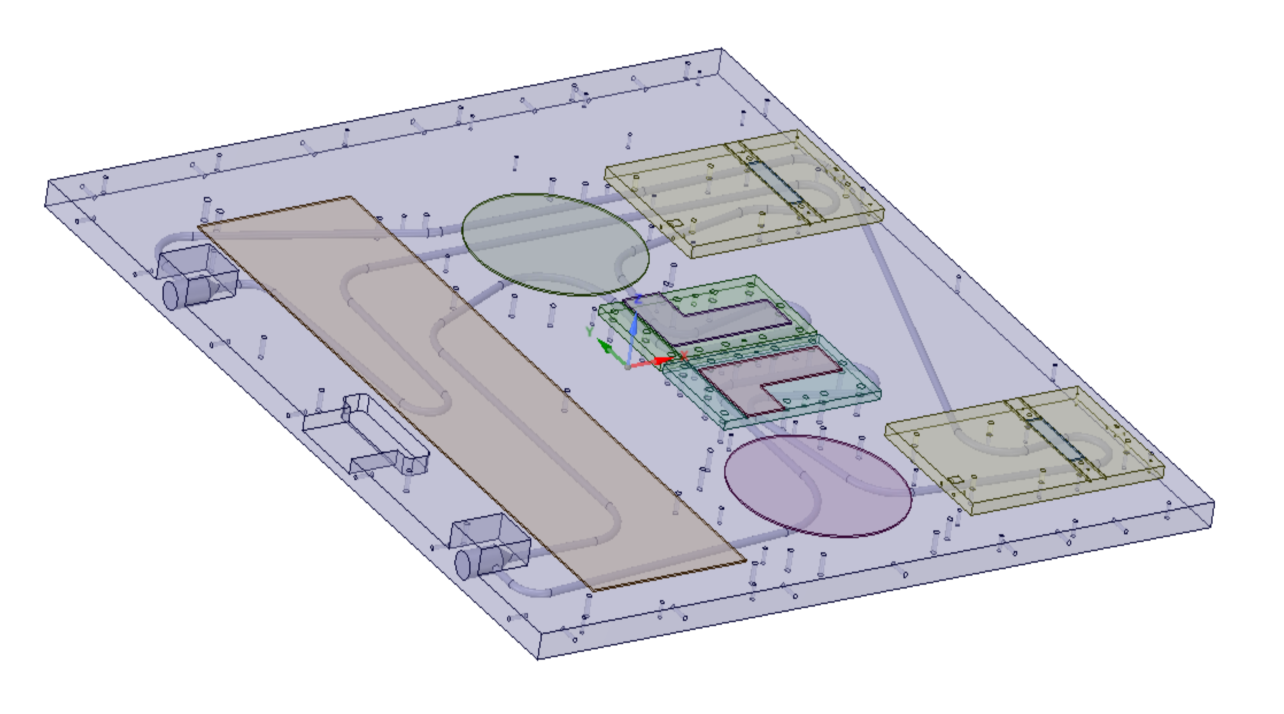

El modelo de flujo se extrae del software Ansys16.0 SCDM:

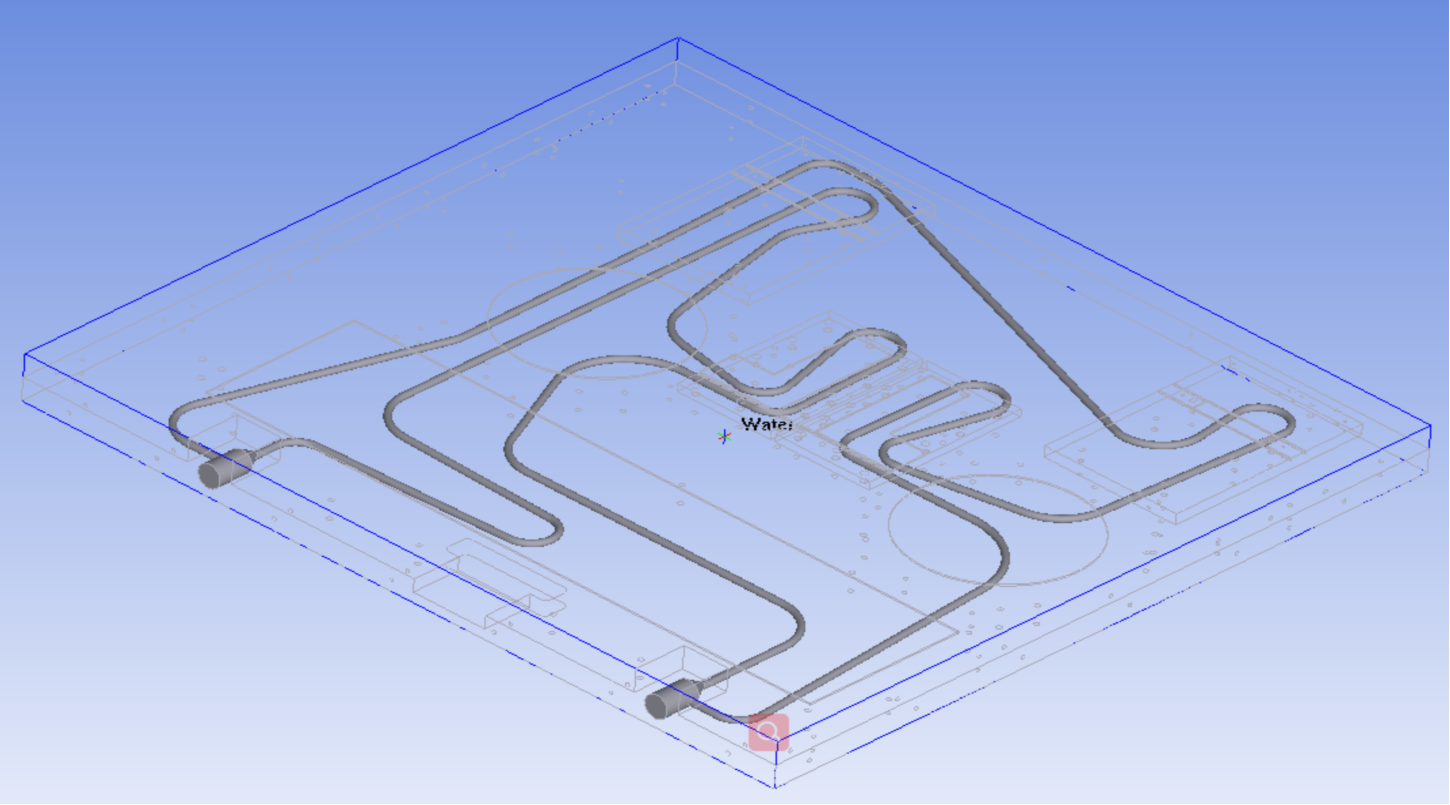

Modelo simplificado y fuente de calor en el software Ansys.

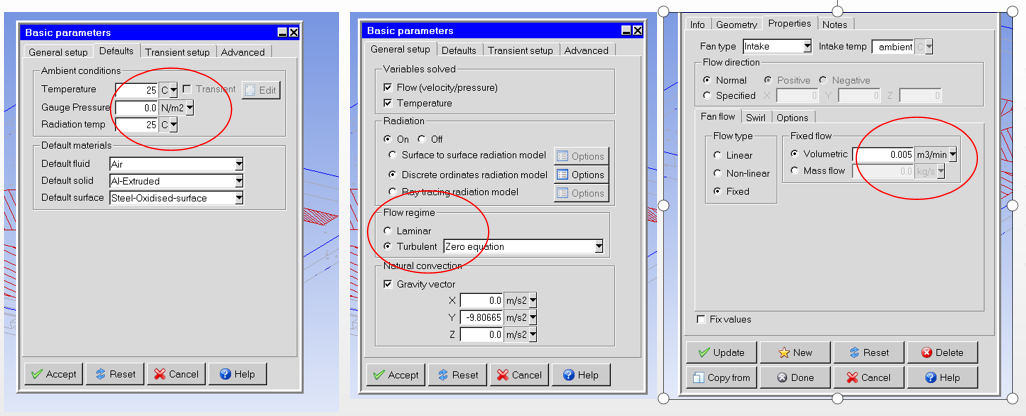

Configuración de parámetros 1

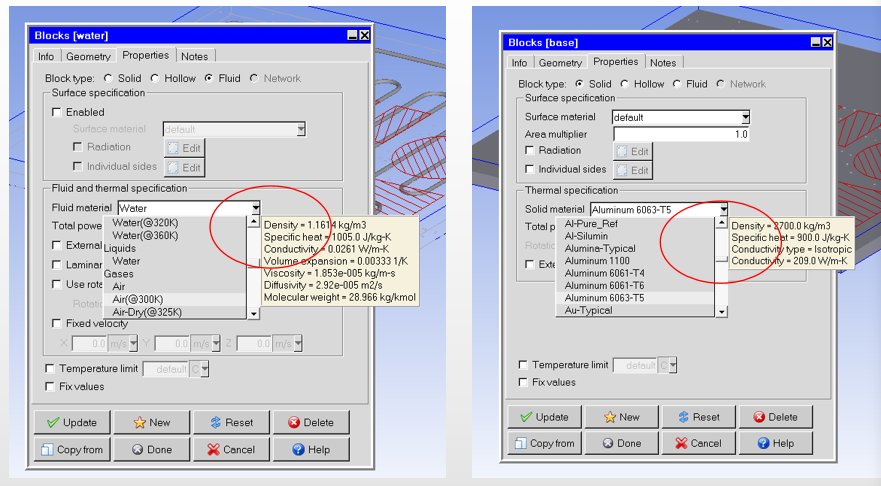

Configuración de parámetros 2

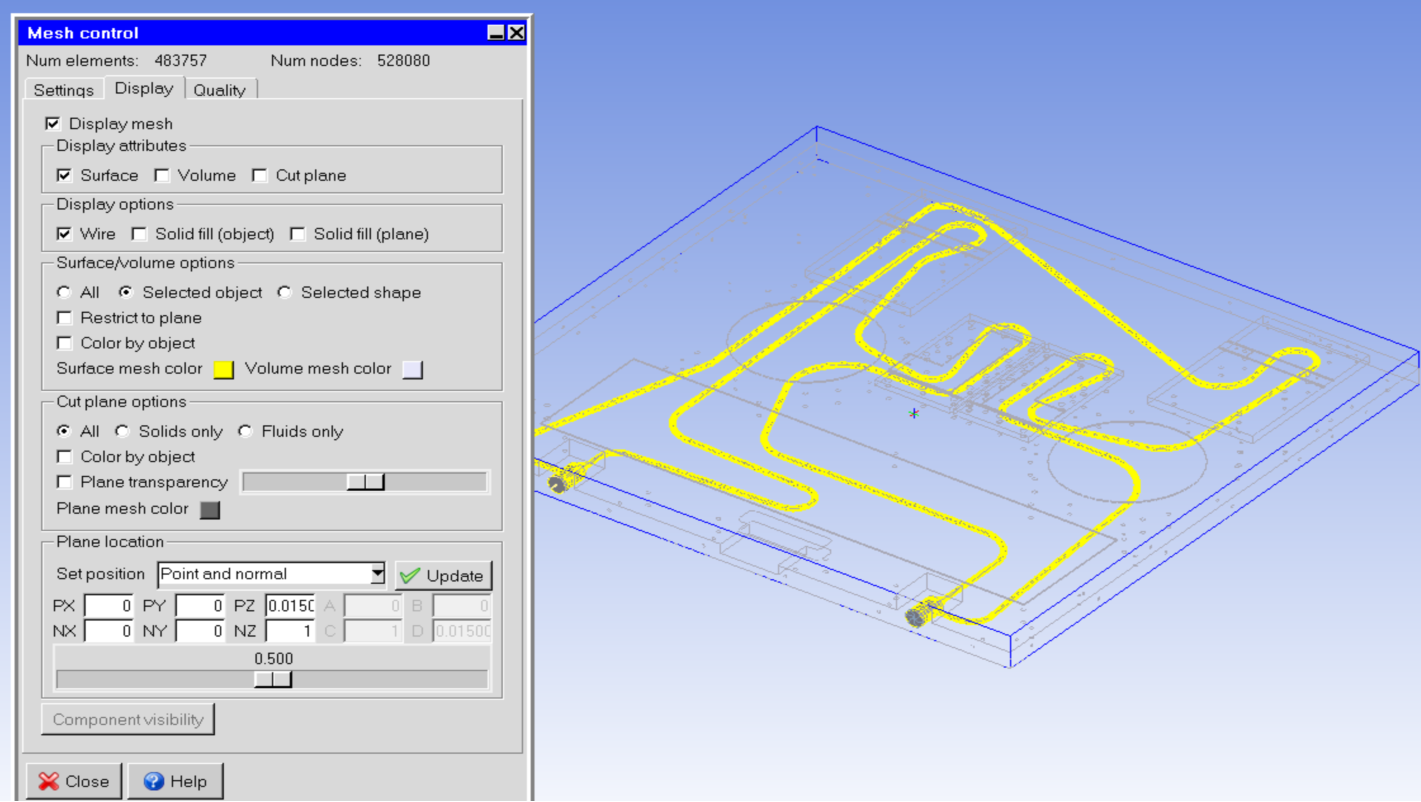

Mallado de modelo líquido

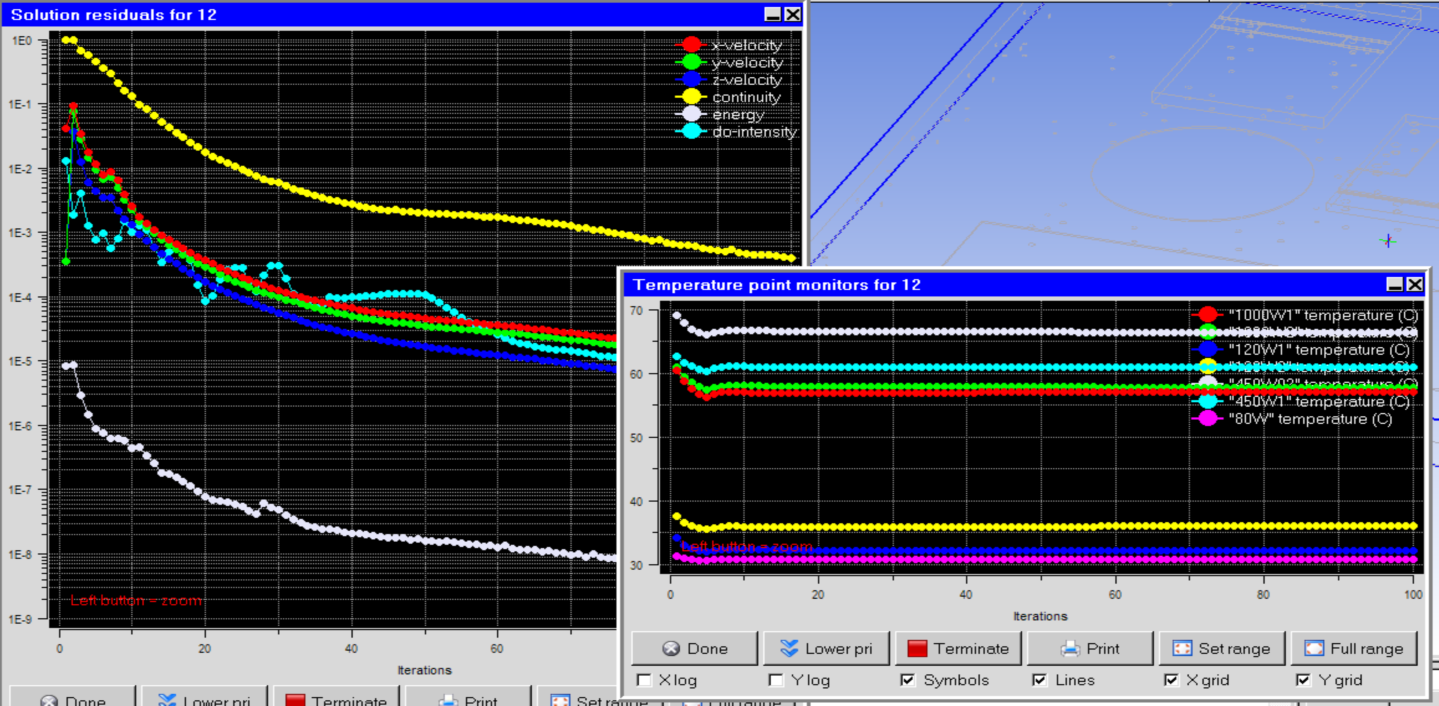

Funciones en ejecución y convergentes.

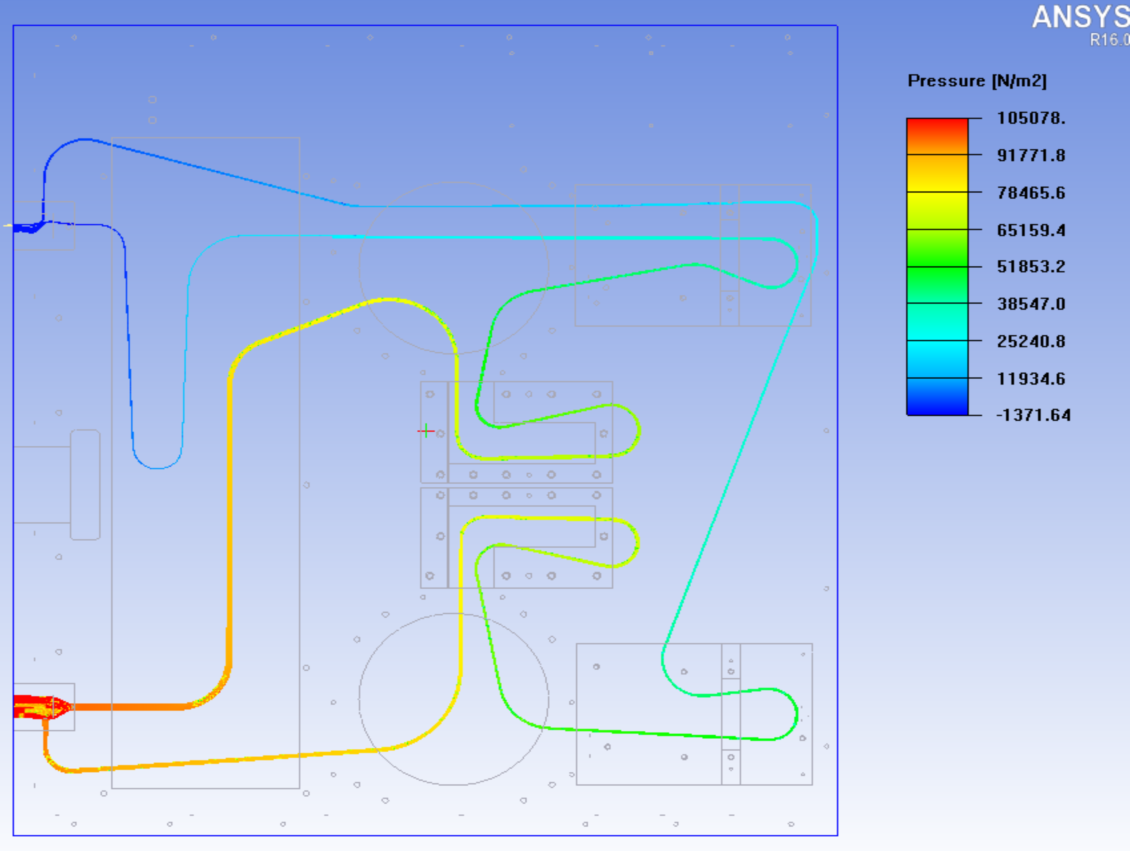

Distribución del nefograma de presión.

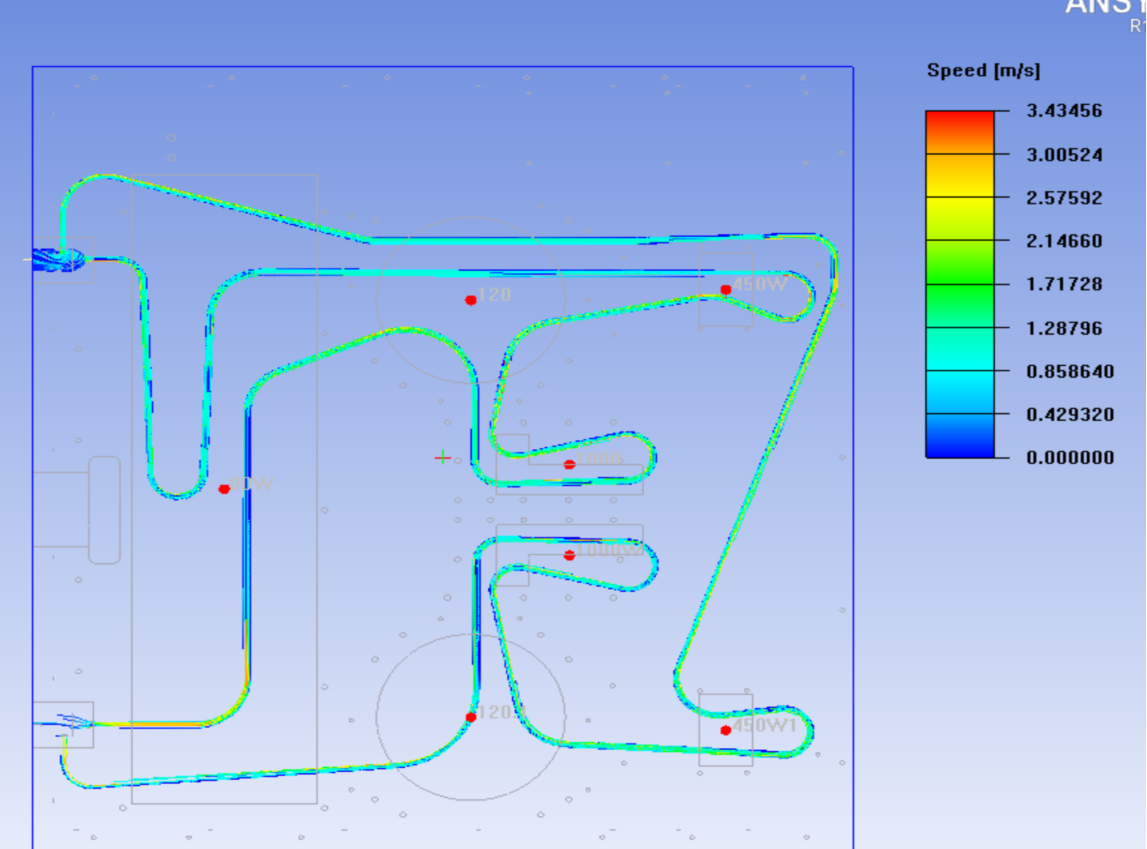

Distribución de nefogramas de velocidad

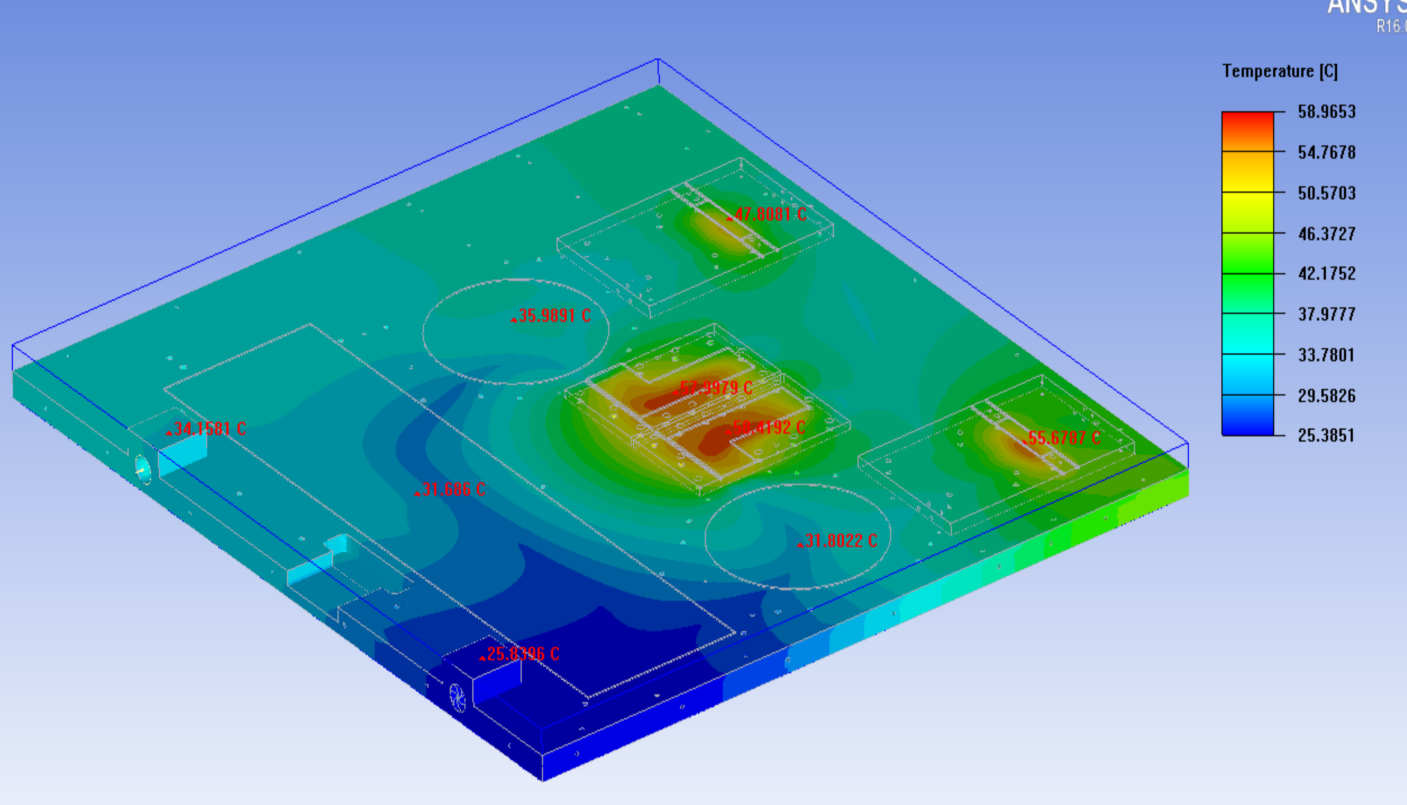

Diagrama general de distribución de temperatura del módulo.

Los resultados:

Habrá una ligera diferencia entre el módulo simplificado y la muestra real.

La temperatura superficial máxima de la placa de bacalao líquido es de 58,96 ℃, lo que puede cumplir con los requisitos del cliente de 60 ℃.

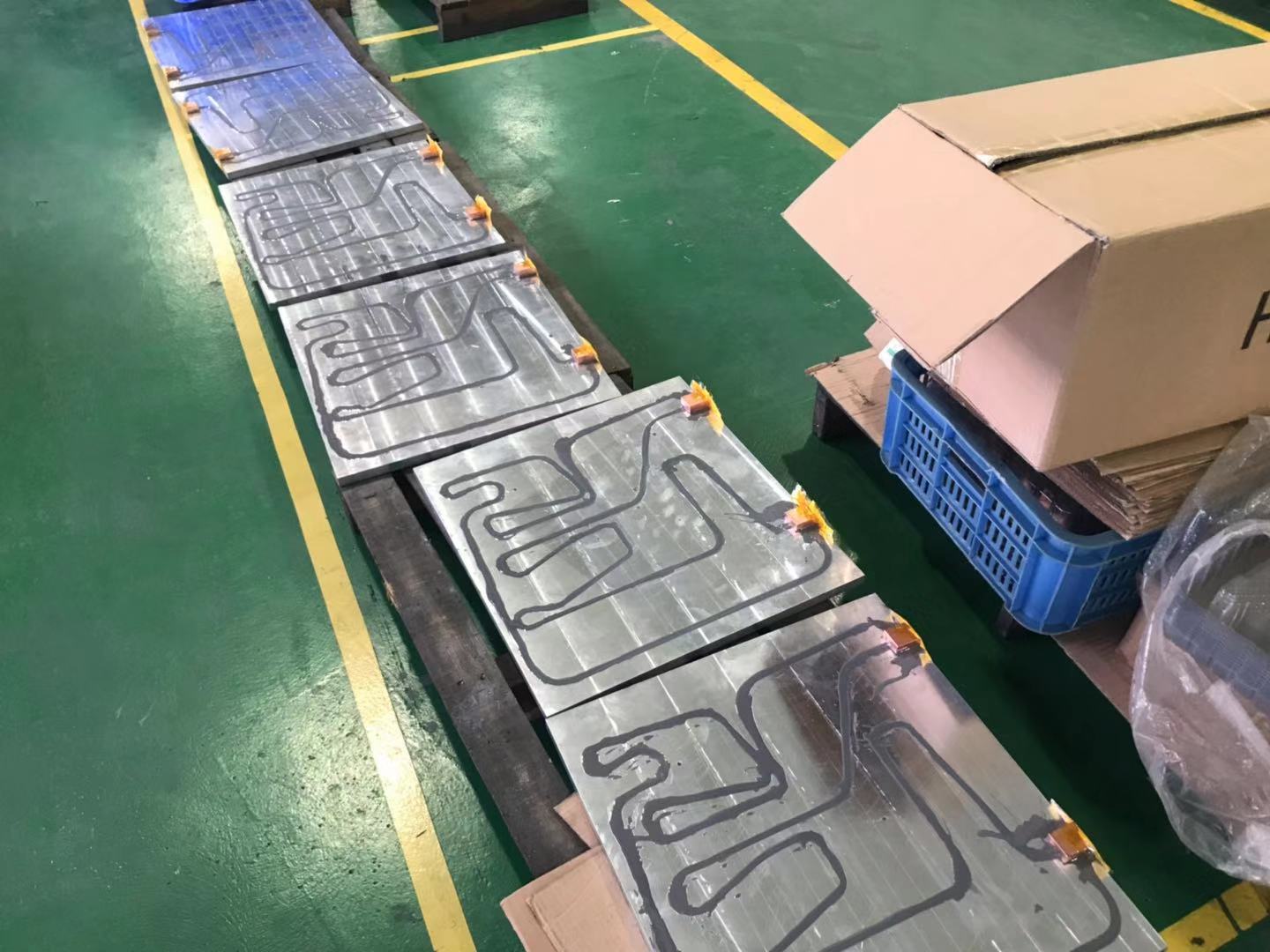

haciendo la muestra
