Introducción
La gestión térmica eficaz es vital para una amplia gama de aplicaciones industriales y electrónicas modernas, desde centros de datos de alta potencia y variadores de motor hasta convertidores de energía renovable y electrónica automotriz. Garantizar que el calor se elimine de manera eficiente de los componentes sensibles puede influir significativamente en el rendimiento, la confiabilidad y la vida útil general de sus sistemas. A medida que aumentan las densidades de energía, especialmente en la informática de vanguardia y las nuevas aplicaciones de energía, las soluciones tradicionales basadas en ventiladores o enfriadas por aire pueden mostrar sus limitaciones.
Aquí es donde las placas frías líquidas han empezado a llamar la atención. Al hacer circular un refrigerante directamente en contacto con una placa metálica unida a componentes de alta temperatura, las placas frías líquidas brindan un enfriamiento eficiente y uniforme que a veces supera lo que los sistemas basados en aire pueden lograr. En este artículo, comparamos las placas frías líquidas con las configuraciones de enfriamiento convencionales, arrojando luz sobre las fortalezas, debilidades y casos de uso ideales de cada método.
Descripción general de los métodos de enfriamiento tradicionales

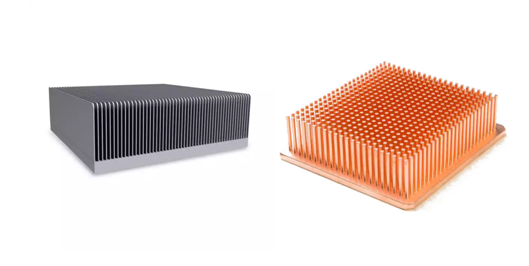

La mayoría de las soluciones de refrigeración tradicionales se reducen a la fórmula clásica: un disipador de calor de metal más un ventilador o flujo de aire natural. Comúnmente hechos de aluminio o cobre, los disipadores de calor utilizan aletas que aumentan la superficie para una mejor disipación del calor. El flujo de aire (natural o forzado) aleja el calor de estas aletas, evitando que los componentes electrónicos se sobrecalienten.
Ventajas:
1. Tecnología bien entendida con piezas ampliamente disponibles.
2. Implementación sencilla en sistemas más pequeños o de potencia moderada.
3. Por lo general, los costos iniciales más bajos se combinan con una configuración operativa más simple.
Desventajas:
1. Capacidad de disipación limitada, especialmente cuando aumentan las cargas de energía.
2. Una gran dependencia de los ventiladores puede aumentar los niveles de ruido y la vulnerabilidad a las obstrucciones de polvo.
3. En recintos reducidos, instalar aletas más grandes y ventiladores de alta velocidad puede resultar problemático.
Las industrias que manejan cargas de calor relativamente estables o modestas, como ciertos productos electrónicos de consumo o maquinaria industrial liviana, a menudo consideran que los métodos de enfriamiento tradicionales son suficientes, especialmente dada su accesibilidad y facilidad de mantenimiento.
¿Qué son las placas frías líquidas?
Las placas de frío líquido sirven como intercambiador de calor de contacto directo, incorporando uno o más canales para la circulación del refrigerante. Estas placas, normalmente hechas de aluminio o cobre, se apoyan firmemente contra los componentes que generan calor. A medida que el líquido fluye a través de vías internas, extrae calor y lo transporta fuera del entorno inmediato del dispositivo. Luego, el refrigerante calentado viaja a un radiador o enfriador donde se enfría antes de volver a ingresar al sistema.
Beneficios potenciales:
1. Alta capacidad de transferencia de calor, particularmente eficaz para dispositivos electrónicos que consumen mucha energía o situaciones con flujo de aire limitado.
2. Ruido mínimo, ya que se reduce o elimina la dependencia de grandes ventiladores.
3. Puede mitigar los problemas de acumulación de polvo que a menudo afectan a los ventiladores de refrigeración por aire, ya que el circuito de líquido está sellado.
Desde grupos informáticos hasta equipos de fabricación de alta precisión, las placas frías líquidas están encontrando aceptación donde una refrigeración estable y de alta capacidad es esencial.
Comparación de rendimiento térmico
Un aspecto clave que favorece las placas frías líquidas es su superior disipación de calor. El agua y los refrigerantes especializados suelen tener una conductividad térmica más alta que el aire y pueden absorber sustancialmente más calor antes de que su temperatura aumente notablemente. Esto permite:
1. Manejo de cargas máximas: en sistemas con demandas de energía fluctuantes, el flujo de refrigerante de la placa fría puede adaptarse sin problemas, llevando el calor a un radiador remoto o a un circuito de enfriamiento.
2. Consistencia térmica: debido a que el refrigerante entra en contacto directo con el metal o, como máximo, pasa a través de canales muy delgados, la eliminación de calor es constante y no está limitada por el sobrecalentamiento local ni la obstrucción del flujo de aire.
Por el contrario, los sistemas enfriados por aire a veces deben aumentar la potencia de los ventiladores o depender de patrones de flujo de aire cuidadosamente administrados. Esto puede volverse complejo o ruidoso, especialmente si el equipo está hacinado en recintos densos donde el aire no puede circular libremente.
Eficiencia energética y costos operativos
Aunque las placas frías de líquido introducen una bomba (o bombas) adicionales para hacer circular el refrigerante, aún pueden generar ahorros de energía en comparación con el flujo de aire constante de alta velocidad requerido en algunos entornos enfriados por aire:
1. Enfriamiento calculado: debido a que el líquido extraído de las fuentes de calor se puede enfriar con mayor precisión en un radiador o intercambiador de calor, se puede optimizar el uso general de energía, particularmente para conjuntos grandes.
2. Volumen de material reducido: Es posible que se necesiten menos ventiladores o más pequeños, lo que puede reducir el consumo de energía y el desgaste mecánico.
En escenarios de carga pesada, como grandes centros de datos o configuraciones industriales de múltiples dispositivos, un rendimiento térmico mejorado puede llevar a un reemplazo de hardware menos frecuente, compensando cualquier aumento marginal en la complejidad o el consumo de energía del circuito de enfriamiento.
Factores de confiabilidad y mantenimiento
La confiabilidad no se trata sólo del funcionamiento diario, sino también del mantenimiento a largo plazo. Los ventiladores son piezas mecánicas propensas a sufrir posibles fallos en los rodamientos o en el motor. El polvo, los residuos o las vibraciones pueden acortar considerablemente su vida útil y el reemplazo se convierte en una tarea de mantenimiento regular. Las placas de refrigeración líquida, aunque no están exentas de mantenimiento, presentan un desafío diferente:
1. Monitoreo del refrigerante: Es posible que sean necesarios controles periódicos del nivel o la calidad del refrigerante.
2. Sistemas sellados: la mayoría de las configuraciones utilizan circuitos cerrados, lo que reduce la infiltración de polvo. Las bombas pueden fallar, pero su vida útil normalmente coincide o supera a los ventiladores estándar.
3. Idoneidad ambiental: Los entornos industriales con altas concentraciones de desechos o flujo de aire limitado pueden obtener beneficios significativos en un enfoque sellado con refrigeración líquida.
Para aplicaciones que requieren un servicio constante las 24 horas del día, como módulos de energía en turbinas eólicas o servidores de misión crítica, la ventaja de confiabilidad proporcionada por un circuito de refrigeración líquida bien diseñado suele ser atractiva.
Idoneidad para diferentes aplicaciones
Decidir entre refrigeración líquida y tradicional a menudo depende de comprender los requisitos únicos de su aplicación. La refrigeración por aire puede funcionar bien en estos escenarios:
1. Sistemas con cargas térmicas relativamente bajas o estables.
2. Proyectos donde la simplicidad del presupuesto o del diseño sea una prioridad.
3. Situaciones con espacio suficiente para grandes aletas o ventiladores.
Las placas frías líquidas destacan en:
1. Las configuraciones de alta potencia (baterías para vehículos eléctricos, controladores de automóviles, sistemas de almacenamiento de energía) generan intensas oleadas de calor.
2. Ambientes con flujo de aire limitado o donde la acumulación de polvo es inevitable.
3. Configuraciones con uso intensivo de datos, como granjas de servidores, HPC (Computación de alto rendimiento) o infraestructuras de TIC a gran escala donde la refrigeración constante es primordial.
Más allá de los meros niveles de calor, las regulaciones de ruido o las preocupaciones sobre las vibraciones también pueden inclinar la decisión hacia menos ventiladores o más silenciosos, un punto que favorece las placas frías líquidas.
Análisis de costos y escalabilidad
Los métodos tradicionales enfriados por aire a menudo cuentan con costos iniciales más bajos, lo que presenta soluciones económicas para situaciones menos exigentes. Sin embargo, para muchas aplicaciones industriales, de telecomunicaciones o de energía avanzadas, la escalabilidad limitada o el mayor riesgo de sobrecalentamiento pueden generar más gastos a largo plazo si se requieren reemplazos repetidos de hardware o ventiladores.
Los sistemas de refrigeración líquida suelen exigir una inversión inicial más alta: las bombas, los tubos, el refrigerante y la fabricación compleja de placas frías aumentan los costos iniciales. Sin embargo, a menudo:
1. Permita expansiones con una complejidad adicional mínima, ya que los nuevos módulos pueden aprovechar un circuito de refrigerante existente.
2. Ofrecer ventajas financieras a largo plazo al prevenir daños inducidos por el calor, mejorar la eficiencia energética y permitir mayores densidades para sistemas o bastidores de servidores.
Por lo tanto, especialmente en entornos de gran volumen o de misión crítica, los planificadores con visión de futuro deben sopesar las restricciones presupuestarias inmediatas con una visión más holística del costo total de propiedad.
Conclusión
La elección entre placas frías líquidas y métodos de enfriamiento tradicionales depende en gran medida de las demandas de su aplicación. Para cargas de calor estables o de menor potencia, la refrigeración por aire bien establecida aún puede ser adecuada, exitosa y rentable. Sin embargo, a medida que avanzan las tecnologías informáticas, automotrices y energéticas, muchos actores industriales están adoptando placas frías líquidas por su potente densidad de potencia, confiabilidad y reducción de ruido.
Si evaluar el rendimiento a largo plazo, la escalabilidad futura y un tiempo de inactividad mínimo son los objetivos principales de su sistema, las placas frías líquidas a menudo se destacan como una opción convincente. Con un diseño cuidadoso, un mantenimiento rutinario y una planificación estratégica, este enfoque puede ofrecer una refrigeración constante que extienda la vida útil de los equipos y respalde el crecimiento tecnológico.
En Guangdong Winshare Thermal Technology Co., Ltd., nos especializamos en soluciones de enfriamiento robustas y de alta potencia, ofreciendo sistemas avanzados de placa fría líquida ajustados a una variedad de necesidades industriales. Ya sea que esté lidiando con recintos con flujo de aire restringido, un alto flujo de calor o requisitos de rendimiento en rápida evolución, nuestro equipo puede ayudarlo a diseñar una solución que mantenga sus operaciones funcionando sin problemas y de manera eficiente. Al adoptar un enfoque proactivo en el diseño térmico hoy, puede proteger sus sistemas para las crecientes demandas de energía del mañana.
