Proceso de soldadura fuerte para hacer la placa de enfriamiento del paquete de batería

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2022-10-31      Origen:Sitio

bateríaplaca fría de líquido ery packge

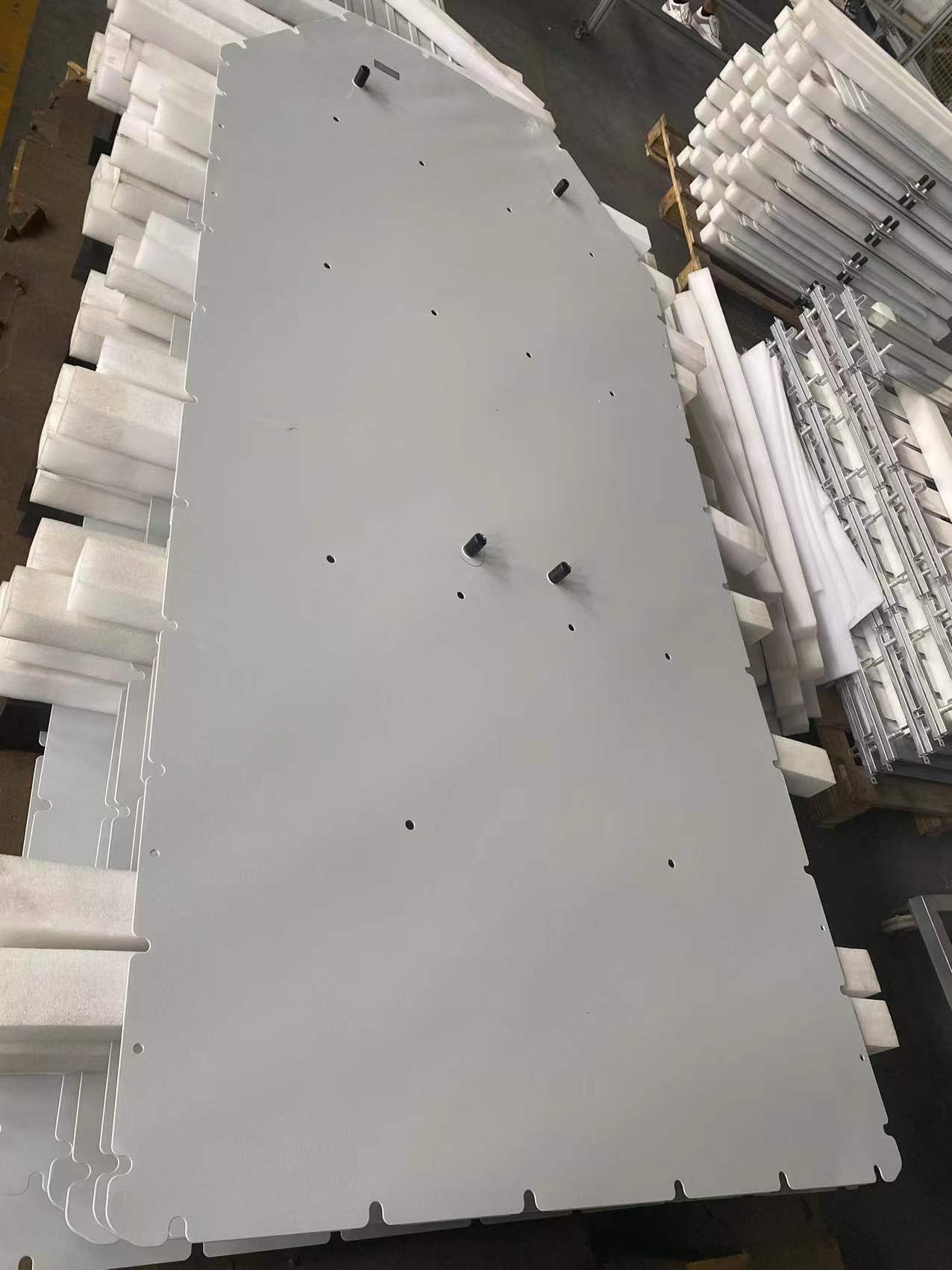

2placa fría de la batería

Los vehículos de nueva energía son la dirección de desarrollo de los automóviles del futuro.El paquete de baterías es uno de los componentes clave centrales de vehículos de nueva energía.La fuerza, la impermeabilidad, la resistencia al fuego, la resistencia a la corrosión y el rendimiento de intercambio de calor de Los paquetes de baterías son muy importantes, que están relacionados con los vehículos de nueva energía.seguridad y kilometraje.


Después de la búsqueda e investigación, la corriente paquete de batería líquido placa fría está hecho principalmente de aluminio, y el canal de flujo de líquido frío está hecho mediante estampado, inflado, extrusión y otros métodos de procesamiento, y está conectado por proceso de soldadura fuerte y estructura de brida.Acero estructural las partes están conectadas.


En términos generales, el líquido de la batería de aluminio plato frio tiene las características de alta eficiencia de intercambio de calor.El La placa de refrigeración líquida existente está hecha principalmente de placa de aluminio estampado, y su área de disipación de calor está determinada por el zona del canal de punzonado.El área del canal de agua se usa para quitar mucho calor.Después de determinar el calentamiento potencia de la batería, el software de simulación se utiliza para calcular la placa de refrigeración por agua El tamaño y la longitud del agua canal, es decir, el volumen de intercambio de calor.

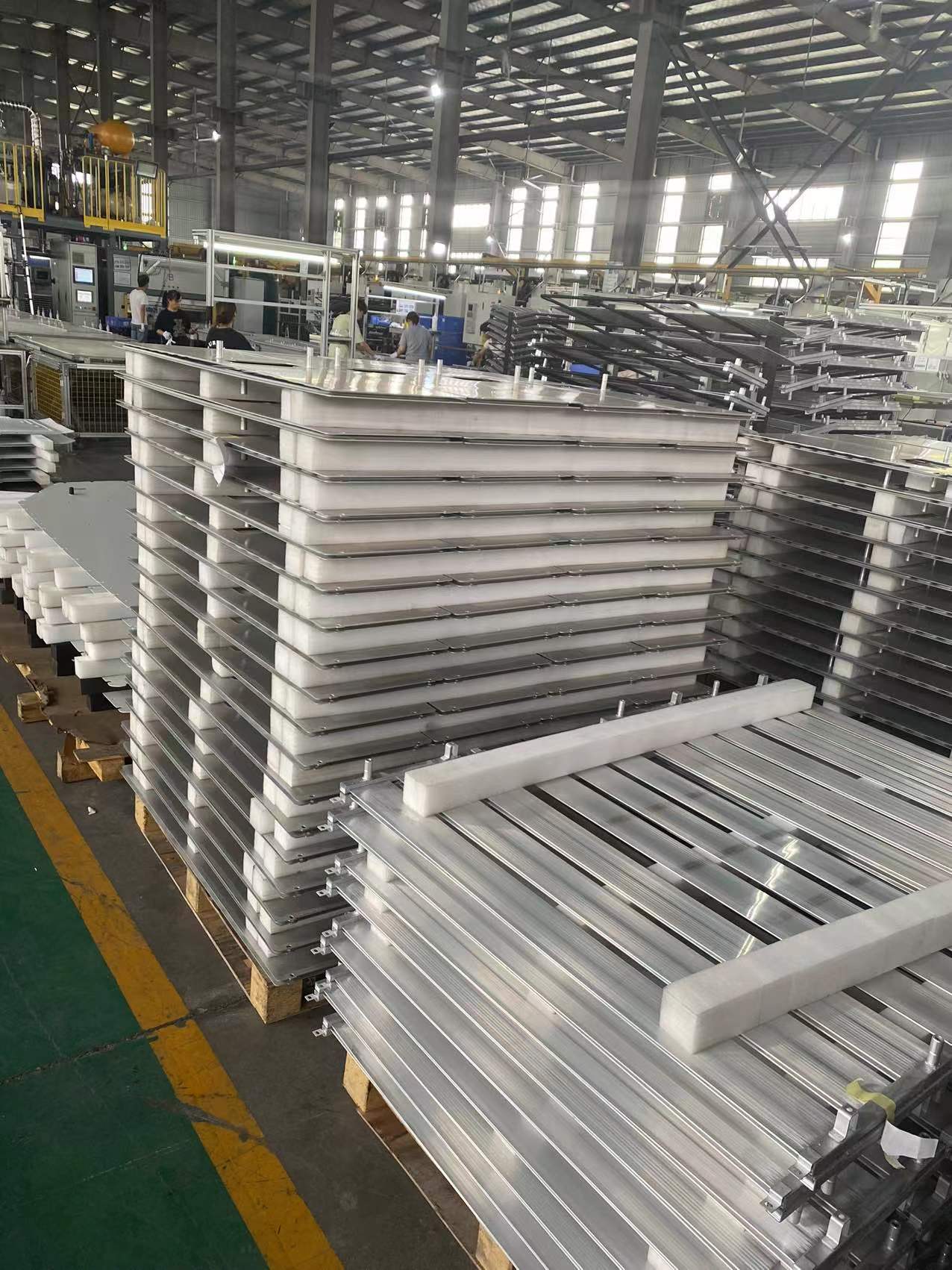

3

Dado que los paquetes de baterías, especialmente los paquetes de baterías de potencia, tienen requisitos de peso más estrictos, generalmente se utilizan placas de estampado, y los canales de intercambio de agua requeridos se perforan utilizando el principio de moldes.Los canales de agua pueden ser conectados en paralelo o en serie.El grosor de un canal de agua es generalmente de unos 2,0 mm.La placa de cubierta de aluminio y el fondo de aluminio del canal de agua perforado se suelda mediante un proceso de soldadura fuerte.Después de la prueba de nitrógeno y agua Prueba de presión, se puede utilizar para paquetes de baterías sin fugas.componentes de refrigeración.

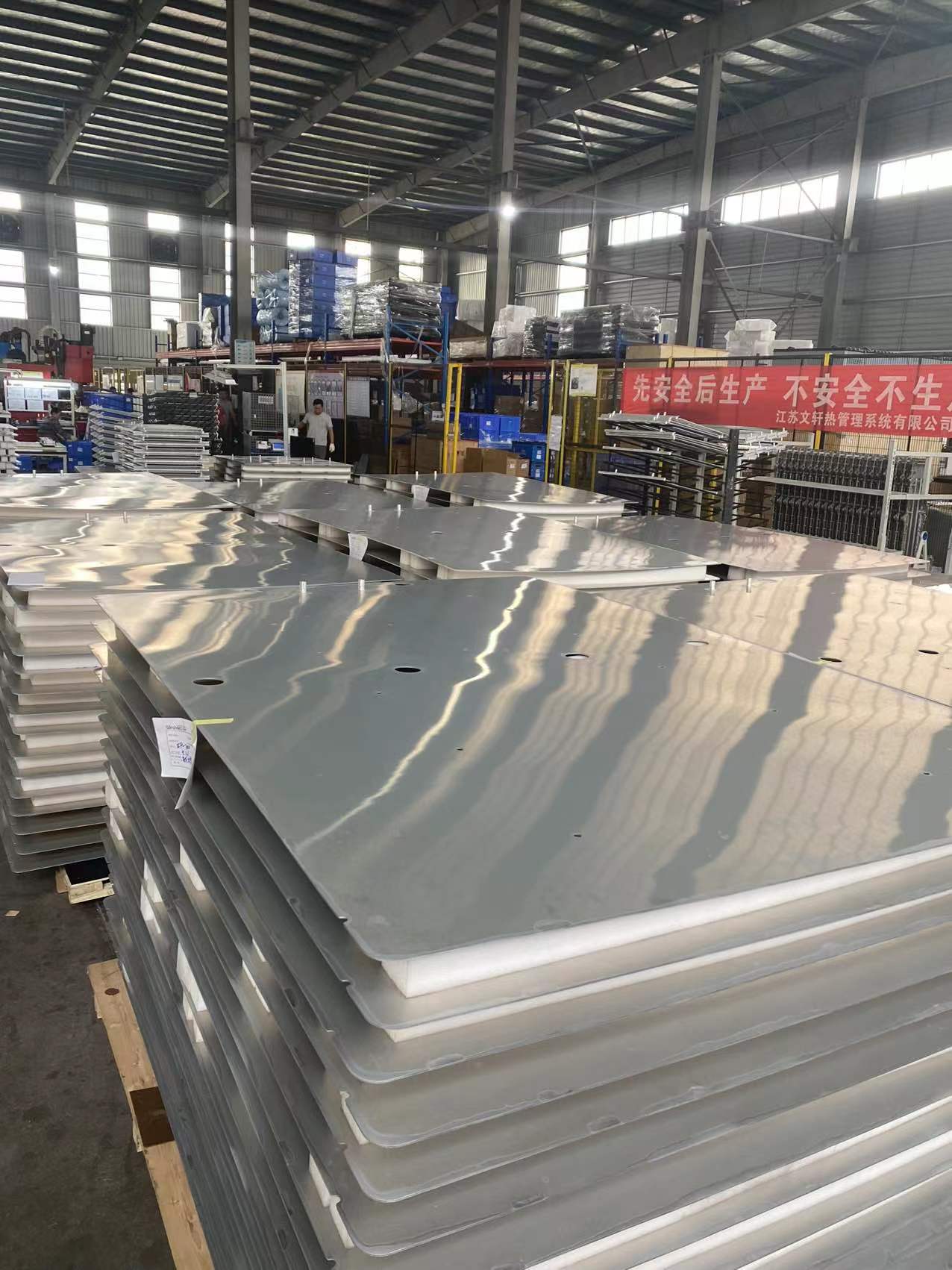

6


Características del proceso de la placa de refrigeración por agua de la placa de estampado:

1. El molde de la plato frio liquido en el proceso de estampado es relativamente simple.Utilizando el principio de tracción mecánica, el material se estira y finalmente se convierte en el tamaño de canal de agua requerido.Sin embargo, considerando la presión del agua fuerza del canal de agua, el espesor del material es por lo general claramente estipulado que, por ejemplo, la profundidad de la lámina de aluminio de 2 mm no debe ser superior a 2 mm, de lo contrario, el material se agrietará y existe riesgo de agua fuga.Al mismo tiempo, la prueba hidráulica general es 0.5-0.8Mpa, estampado demasiado delgado y defectuoso.Canales también corren el riesgo de deformarse.


2. La placa de frío líquido estampada a partir de la placa de aluminio debe estar hecha de materiales de la serie 3003, porque la soldadura especial El material de soldadura fuerte es propicio para la soldabilidad de alta resistencia.


3. La resistencia del material de aluminio es baja y el límite elástico de la placa soldada refrigerada por líquido es inferior a 100 mpa. Es probable que la placa fría de líquido provoque fugas de líquido cuando se golpee o golpee, y luego corroa el núcleo de la batería.Por lo tanto, el peso y la estructura mecánica de la protección de la batería es muy necesario.

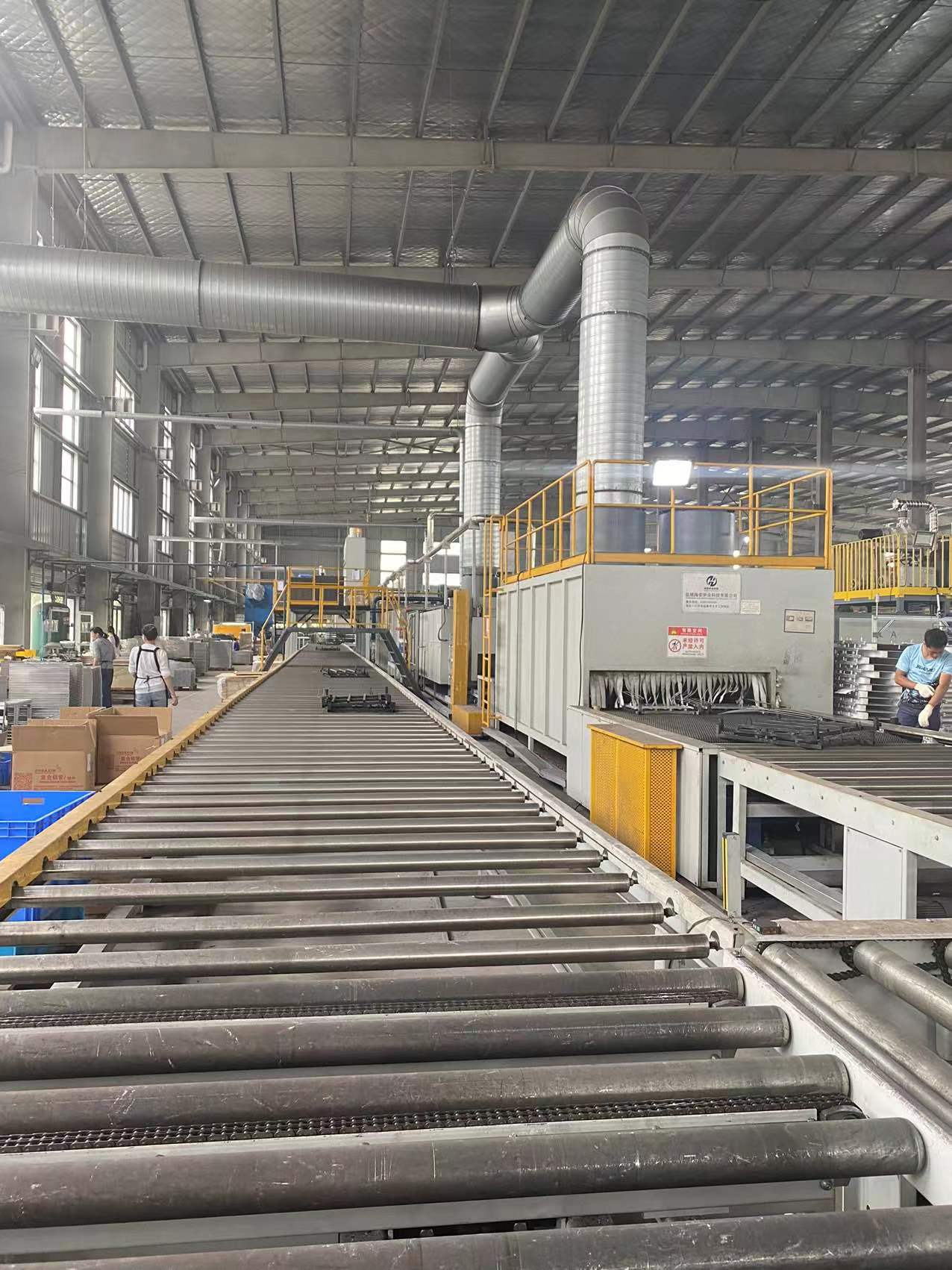

Placa de enfriamiento de batería personalizada

4. En segundo lugar, el punto de fusión del aluminio es bajo, solo 600 ℃, y su resistencia al fuego y a las explosiones está lejos de cumplir con los requisitos. requisitos de diseño de paquetes de baterías cada vez más estrictos.Por lo tanto, la placa de refrigeración por agua de aluminio debe confiar en el Diseño y confiabilidad de la estructura de la placa de refrigeración por agua de alta seguridad.protección del sistema de batería.


5. Tenga en cuenta la corrosividad de la placa de refrigeración por agua.En términos generales, los refrigerantes en el sistema de refrigeración líquida de El paquete de baterías incluye principalmente soluciones como agua y etilenglicol.La placa de refrigeración líquida se corroe fácilmente con ellos, que es fácil de causar corrosión electroquímica.Por lo tanto, el tratamiento superficial de la placa de refrigeración por agua, especialmente el tratamiento superficial del canal de flujo, es muy importante.En términos generales, nuestro ingenio se trata con el color original del ánodo, que puede lograr el propósito de anti-oxidación y protección.
