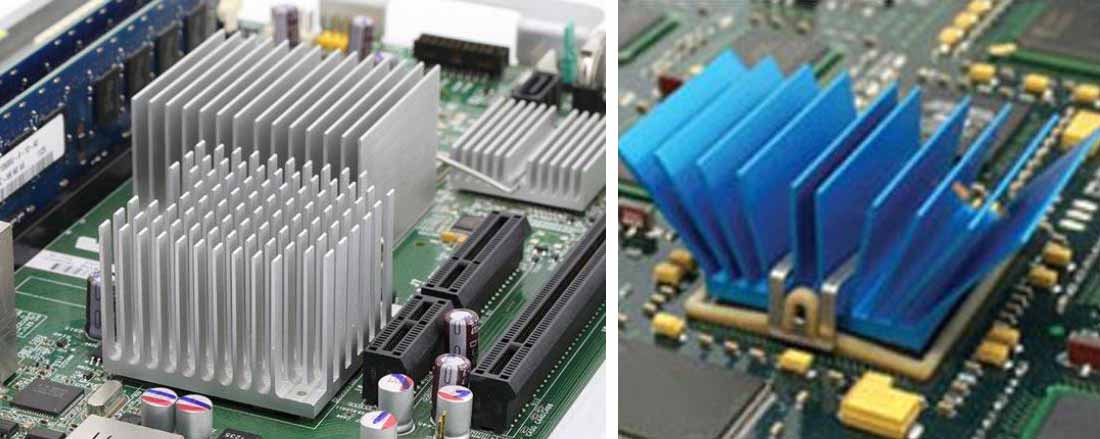

1. Introducción a los disipadores de calor pasivos
a. Definición y propósito
Los disipadores de calor pasivos son componentes esenciales en los sistemas de gestión térmica. Están diseñados para disipar el calor de dispositivos electrónicos sin componentes activos como ventiladores. Dependen de mecanismos naturales de transferencia de calor para mantener temperaturas de funcionamiento óptimas y evitar el sobrecalentamiento.
b. Importancia de la gestión térmica en electrónica
La gestión térmica eficaz es fundamental en la electrónica para garantizar la longevidad y la confiabilidad. El sobrecalentamiento puede provocar fallas en los componentes, reducción del rendimiento y reducción de la vida útil del dispositivo. Los disipadores de calor pasivos son fundamentales para mantener el equilibrio térmico, especialmente en entornos electrónicos de alto rendimiento y alta densidad.
2. Principios del funcionamiento del disipador de calor pasivo
a. Mecanismos de transferencia de calor
La transferencia de calor en los disipadores de calor pasivos se produce a través de tres mecanismos principales:
1. La conducción se refiere al flujo directo de calor a través de un material. El aluminio y el cobre son ejemplos de materiales con alta conductividad térmica.
2. La convección es la transferencia de calor a través del movimiento de un fluido, generalmente aire. Un diseño práctico maximiza el flujo de aire alrededor del disipador de calor.
3. Radiación : La emisión de energía térmica en forma de ondas electromagnéticas. Este mecanismo es generalmente menos significativo pero puede optimizarse mediante tratamientos superficiales.
b. Factores que afectan el rendimiento del disipador de calor
Varios factores influyen en la eficiencia de un disipador de calor pasivo :
· Material : El cobre ofrece una conductividad térmica superior en comparación con el aluminio, pero el aluminio es más ligero y, a menudo, más rentable.
· Área de superficie : Las superficies más grandes mejoran la disipación de calor al aumentar la exposición al aire ambiente más frío.
· Diseño de aletas : el número, la forma y la orientación de las aletas afectan significativamente el flujo de aire y la eficiencia de la transferencia de calor.
3. Tipos de disipadores de calor pasivos
a. Disipadores de calor extruidos
Los disipadores de calor extruidos empujan el metal a través de un troquel para crear un perfil de sección transversal específico. Son populares debido a su rentabilidad y facilidad de personalización. Estos disipadores de calor ofrecen un buen rendimiento y se utilizan ampliamente en diversas aplicaciones.
b. Disipadores de calor estampados
Los disipadores de calor estampados se producen perforando láminas de metal en la forma deseada. Este método es económico para la producción a gran escala, pero normalmente ofrece un rendimiento inferior que los diseños extruidos debido a las limitaciones en la geometría de las aletas.
do. Disipadores de calor de aletas adheridas/plegadas
Los disipadores de calor de aletas unidas o plegadas implican unir aletas individuales a una placa base. Este diseño permite disposiciones de aletas de alta densidad, lo que mejora la superficie y el flujo de aire. Son ideales para aplicaciones que requieren soluciones de gestión térmica compactas pero eficientes.
d. Disipadores de calor de aleta de pasador
Los disipadores de calor con aletas de pasadores cuentan con una serie de pasadores que sobresalen de la placa base, lo que mejora la turbulencia del aire y la disipación de calor. Son particularmente efectivos en ambientes de convección natural y pueden orientarse en múltiples direcciones para opciones de montaje versátiles.
4. Consideraciones de diseño para disipadores de calor pasivos
a. Requisitos de resistencia térmica y disipación de calor
Es fundamental comprender la resistencia térmica de la aplicación y las necesidades específicas de disipación de calor. Los ingenieros deben calcular la disipación de energía total y seleccionar un disipador de calor con la resistencia térmica adecuada para garantizar un funcionamiento confiable.
b. Flujo de aire y orientación
El flujo de aire alrededor del disipador de calor afecta significativamente su rendimiento. Los diseñadores deben considerar las corrientes de convección naturales y posiblemente mejorarlas con una ubicación y orientación estratégicas del disipador de calor para maximizar la eficiencia de enfriamiento.
do. Restricciones de espacio y limitaciones de peso
En muchas aplicaciones, el espacio y el peso son factores críticos. A menudo se requieren diseños compactos y materiales livianos, especialmente en la electrónica portátil y aeroespacial, donde cada gramo y milímetro cuenta.
d. Consideraciones de costos y fabricación
Equilibrar costes y rendimiento es un desafío crucial. Si bien los materiales de alto rendimiento y los diseños complejos ofrecen una mejor gestión térmica, también ofrecen precios más altos. Las técnicas de fabricación, como la fundición a presión, la extrusión y el estampado, deben elegirse en función de los requisitos de volumen y las limitaciones presupuestarias.
5. Aplicaciones de los disipadores de calor pasivos
a. Componentes de computadora
Los disipadores de calor pasivos se utilizan ampliamente en componentes de computadoras como CPU, GPU y fuentes de alimentación. Ayudan a mantener temperaturas óptimas, garantizando el máximo rendimiento y confiabilidad en computadoras personales, servidores y centros de datos.
b. Electrónica automotriz
En la electrónica automotriz , los disipadores de calor pasivos administran el calor en componentes como unidades de control del motor (ECU) y sistemas de información y entretenimiento. Garantizan un rendimiento constante en condiciones térmicas variables, lo que contribuye a la confiabilidad y seguridad del vehículo.
do. Equipos de telecomunicaciones
Los equipos de telecomunicaciones , incluidas las estaciones base y los enrutadores, dependen de disipadores de calor pasivos para gestionar el calor generado por el funcionamiento continuo. La gestión térmica eficaz garantiza un servicio ininterrumpido y extiende la vida útil de la infraestructura de comunicación crítica.
d. Sistemas de automatización industrial
En los sistemas de automatización industrial , los disipadores de calor pasivos son cruciales para gestionar el calor en sensores, controladores y actuadores. Permiten un rendimiento confiable en entornos industriales hostiles, lo que reduce el tiempo de inactividad y los costos de mantenimiento.
6. Ventajas y limitaciones de los disipadores de calor pasivos
a. Ventajas
· Funcionamiento silencioso : los disipadores de calor pasivos funcionan sin ruido, lo que los hace ideales para entornos sensibles al ruido.
· Fiabilidad : Al no tener piezas móviles, los disipadores de calor pasivos son muy fiables y requieren un mantenimiento mínimo.
· Bajo mantenimiento : una vez instalados, necesitan un mantenimiento continuo mínimo, lo que reduce el mantenimiento general del sistema.
b. Limitaciones
· Capacidad limitada de disipación de calor : los disipadores de calor pasivos tienen una capacidad máxima de disipación de calor, lo que los hace inadecuados para aplicaciones de potencia extremadamente alta.
· Dependencia de las condiciones ambientales : su rendimiento puede verse afectado significativamente por la temperatura ambiente y las condiciones del flujo de aire, lo que limita su eficacia en entornos específicos.
7. Conclusión y tendencias futuras
El papel de los disipadores de calor pasivos en la gestión térmica es indispensable, especialmente en aplicaciones donde el funcionamiento silencioso y la confiabilidad son primordiales. La demanda de soluciones de refrigeración pasiva eficientes crecerá a medida que evolucionen los dispositivos electrónicos. Las tendencias futuras incluyen el desarrollo de nuevos materiales y técnicas de fabricación avanzadas para mejorar el rendimiento y la versatilidad de los disipadores de calor pasivos.
