¿Cuál es el mejor tipo de disipador de calor? Una guía completa de soluciones de refrigeración

I. Introducción

En electrónica, gestionar el calor de forma eficaz es fundamental para garantizar un rendimiento óptimo y la longevidad de los dispositivos. Los disipadores son un componente fundamental en la gestión térmica, disipando el exceso de calor generado por los componentes electrónicos. Esta guía explora los diferentes tipos de disipadores de calor disponibles y brinda información sobre cómo seleccionar el mejor para sus necesidades.

II. Comprender los conceptos básicos del disipador de calor

1. Definición y finalidad de los disipadores de calor

Un disipador de calor es un intercambiador de calor pasivo que absorbe calor de un dispositivo y lo disipa en el aire circundante o en el refrigerante líquido. Su función principal es mantener la temperatura del dispositivo dentro de límites operativos seguros.

2. Factores clave en el rendimiento del disipador térmico

1. Material : La conductividad térmica del material del disipador afecta significativamente su rendimiento. Los materiales comunes incluyen aluminio y cobre..

2. Área de superficie : Las superficies más grandes mejoran la disipación del calor. Se utilizan aletas y otras superficies extendidas para maximizar esta área.

3. Flujo de aire : el flujo de aire efectivo sobre la superficie del disipador de calor es crucial. La convección natural o forzada (usando ventiladores) es un método común para mejorar el flujo de aire.

III. Tipos de disipadores de calor

1. Disipadores de calor de aluminio extruido

Descripción y ventajas : Fabricados con aluminio extruido, estos disipadores térmicos son rentables y ofrecen un buen rendimiento térmico. Son fáciles de fabricar y se pueden producir en varias formas y tamaños.

Mejores aplicaciones : Adecuado para electrónica general, CPU y GPU donde se requiere una disipación de calor moderada.

2. Disipadores de calor estampados

Descripción y ventajas : Estos disipadores de calor se fabrican estampando láminas de metal con la forma deseada. Son ligeros y económicos.

Mejores aplicaciones : Ideal para electrónica de consumo y dispositivos pequeños con menores necesidades de disipación de calor.

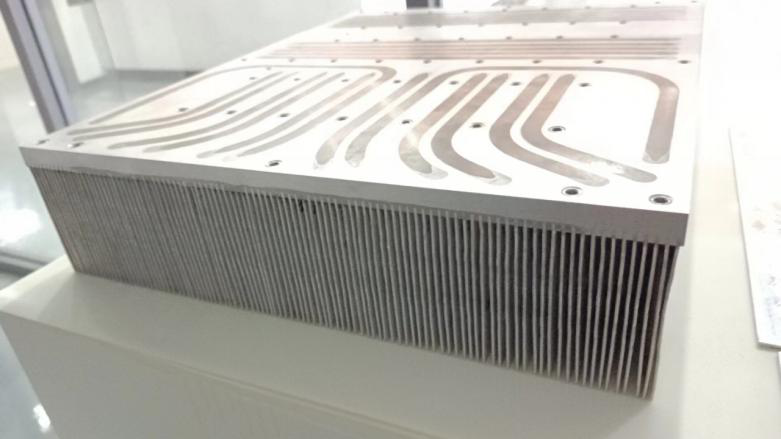

3. Disipadores térmicos de aletas adheridas

Descripción y ventajas : Estos disipadores cuentan con aletas adheridas a la base, lo que ofrece una gran superficie y una refrigeración eficiente. Son adecuados para aplicaciones de alta potencia.

Mejores aplicaciones : Se utiliza en dispositivos industriales y otras aplicaciones de alta potencia donde la refrigeración eficiente es esencial.

4. Disipadores de calor recortados

Descripción y ventajas : Estos disipadores de calor se fabrican cortando aletas de un bloque sólido de metal, generalmente cobre o aluminio. Ofrecen un excelente rendimiento térmico y durabilidad.

Mejores aplicaciones : perfecto para CPU y GPU de alto rendimiento que requieren una refrigeración superior.

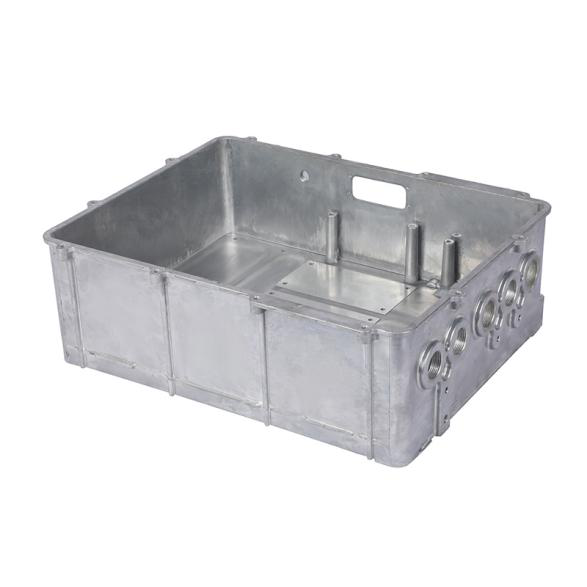

5. Disipadores de calor fundidos

Descripción y ventajas : Fabricados mediante fundición a presión, estos disipadores de calor se pueden fabricar en formas complejas y son robustos. Sin embargo, son más pesados ​​y más caros.

Mejores aplicaciones : adecuado para aplicaciones automotrices , , aeroespaciales y personalizadas donde se necesitan formas complejas.

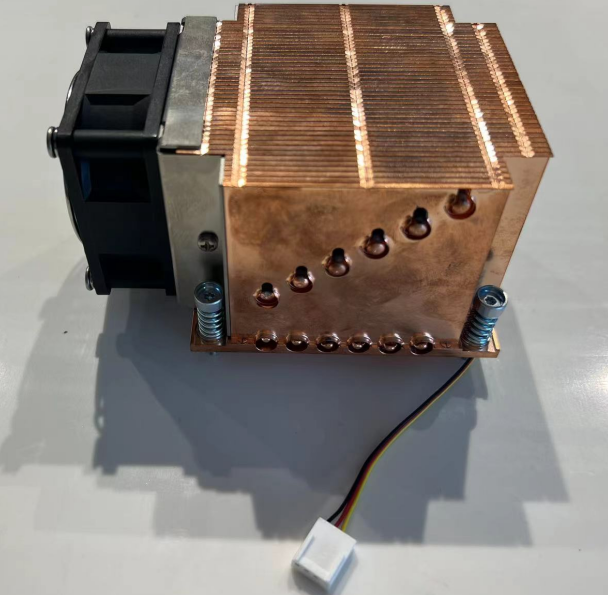

6. Disipadores de calor activos (con ventiladores)

Descripción y Ventajas : Estos disipadores incorporan ventiladores para mejorar el rendimiento de la refrigeración. Proporcionan una refrigeración superior y un rendimiento ajustable.

Mejores aplicaciones : ideal para CPU, GPU , de alta potencia y servidores donde se requiere la máxima refrigeración.

IV. Factores a considerar al elegir el mejor disipador de calor

l Requisitos térmicos del dispositivo : evalúe el calor que genera el dispositivo y elija un disipador de calor para manejar esta carga de manera efectiva.

l Restricciones de espacio : considere el espacio disponible para el disipador de calor. Algunas aplicaciones pueden requerir soluciones compactas.

l Consideraciones de costos : las restricciones presupuestarias pueden influir en la elección del material y el tipo de disipador térmico.

l Factores ambientales : las condiciones ambientales, como el polvo y la humedad, pueden afectar el rendimiento del disipador de calor.

V. ¿Cuál es el mejor tipo de disipador de calor?

No existe una respuesta única para esta pregunta. Las diferentes aplicaciones tienen diferentes requisitos de refrigeración y el mejor disipador térmico dependerá de las necesidades específicas.

Ejemplos de mejores disipadores de calor para escenarios específicos

· Electrónica general : los disipadores de calor de aluminio extruido proporcionan un buen equilibrio entre rendimiento y coste.

· Electrónica de consumo : los disipadores térmicos estampados son livianos y rentables para dispositivos pequeños.

· Aplicaciones de alta potencia : los disipadores térmicos de aletas unidas ofrecen refrigeración eficiente para dispositivos industriales.

· Computación de alto rendimiento : los disipadores térmicos esquivados brindan un rendimiento térmico superior para CPU y GPU de alta gama.

· Aplicaciones personalizadas : los disipadores de calor fundidos a presión se pueden fabricar en formas complejas para adaptarse a requisitos específicos.

· Máxima refrigeración : los disipadores de calor activos con ventiladores son ideales para dispositivos de alta potencia como servidores.

VI. Tabla de selección de disipadores de calor

VII. Conclusión

Elegir el disipador de calor adecuado es crucial para garantizar un rendimiento y una longevidad óptimos del dispositivo. Cada tipo de disipador de calor ofrece ventajas únicas y la mejor opción depende de los requisitos específicos de la aplicación, como la carga térmica, las limitaciones de espacio, el presupuesto y los factores ambientales. Al comprender estas diferencias clave, podrá tomar la decisión informada que mejor se adapte a sus necesidades.
