El impulso implacable para dispositivos electrónicos más rápidos, más pequeños y más potentes presenta un desafío de gestión térmica intensificada. Desde centros de datos densamente empaquetados que ejecutan cargas de trabajo de IA hasta módulos de energía compactos en vehículos eléctricos y microprocesadores sofisticados, el calor generado por unidad de volumen se está disparando. Los métodos de enfriamiento tradicionales, que dependen principalmente del aire forzado o incluso el enfriamiento de líquido monofásico estándar, están alcanzando cada vez más sus límites físicos. A medida que las cargas de calor se intensifican, mantener las temperaturas de funcionamiento óptimas se vuelve crítico para el rendimiento, la confiabilidad y la longevidad del dispositivo. Aquí es donde el enfriamiento de dos fases surge como una estrategia de gestión térmica altamente efectiva y avanzada, capaz de manejar flujos de calor extremos al aprovechar un principio físico fundamental: el poder del cambio de fase.
Este artículo proporciona una exploración completa del enfriamiento de dos fases. Vamos a profundizar en lo que es, la ciencia detrás de su operación, los diferentes tipos de sistemas empleados, sus importantes ventajas y desafíos potenciales, cómo se compara con el enfriamiento monofásico y dónde está teniendo un impacto crítico en varias industrias.
En su núcleo, el enfriamiento de dos fases es una técnica de manejo térmico que utiliza la transición de un fluido de trabajo entre sus fases líquido y vapor (gas) para absorber, transportar y disipar el calor. La clave radica en aprovechar el calor latente de vaporización : la cantidad sustancial de energía que una sustancia absorbe cuando cambia de un líquido a un gas a una temperatura constante (ebullición), o se libera cuando cambia de un gas de regreso a un líquido (condensación).
Esto está en marcado contraste con el enfriamiento monofásico (como el enfriamiento de agua estándar o el enfriamiento de aceite). Los métodos monofásicos se basan en la capacidad de calor sensible del refrigerante: la energía absorbida a medida que aumenta la temperatura del fluido. Si bien es efectivo hasta un punto, la absorción de grandes cantidades de calor requiere tasas de flujo de fluido significativas y da como resultado un gradiente de temperatura en todo el sistema. El enfriamiento en dos fases, al utilizar el calor latente, puede transferir considerablemente más energía térmica por unidad de masa del fluido de trabajo, a menudo con un cambio de temperatura mínimo durante la transición de fase en sí.
La mayoría de los sistemas de enfriamiento de dos fases operan en un ciclo termodinámico de circuito cerrado. Si bien las implementaciones específicas varían, los pasos fundamentales son:
Absorción de calor (evaporación): un refrigerante líquido se pone en contacto térmico con el componente generador de calor. Este contacto puede ocurrir dentro de los microcanales en una placa fría montada en una CPU, dentro de la sección del evaporador de una tubería de calor, o directamente en la superficie de un chip sumergido en un fluido dieléctrico. A medida que el refrigerante absorbe el calor, su temperatura aumenta a su punto de saturación (punto de ebullición a la presión local).
Cambio de fase (ebullición): el líquido comienza a hervir, transformándose en vapor. Este proceso de ebullición absorbe una cantidad significativa de calor latente del componente. De manera crucial, este cambio de fase ocurre a una temperatura casi constante, lo que ayuda a mantener la superficie del componente caliente isotérmico.
Transporte de vapor: el vapor generado, que ahora transporta la energía térmica absorbida, se aleja de la fuente de calor hacia una sección más fría del sistema (el condensador). Este movimiento puede ser impulsado pasivamente por la diferencia de presión creada durante la ebullición, por las fuerzas capilares dentro de una estructura de mecha (tuberías de calor, cámaras de vapor), por gravedad (termosifones), o activamente por una bomba mecánica.
Rechazo de calor (condensación): en el condensador, que podría ser aletas de disipador de calor expuestas al aire ambiental, un intercambiador de calor conectado a un bucle de enfriamiento secundario o bobinas enfriadas dentro de un tanque de inmersión, el vapor entra en contacto con superficies más frías. Libera su calor latente al entorno o refrigerante secundario.
Cambio de fase (condensación): a medida que el vapor libera calor, se condensa en su estado líquido.
Retorno del líquido: el líquido condensado se transporta de regreso a la sección del evaporador para absorber más calor, completando el ciclo. Este retorno puede ser impulsado por la acción capilar, la gravedad o una bomba.
El enfriamiento de dos fases abarca una gama de tecnologías, ampliamente categorizadas como sistemas pasivos, activos (bombeados) o de inmersión:
Estos sistemas funcionan sin bombas mecánicas, confiando en fenómenos físicos naturales para la circulación de fluidos. A menudo se valoran por su confiabilidad y consumo de energía cero para el movimiento de fluidos.
Tuberías de calor: estos son quizás los dispositivos pasivos de dos fases más comunes. Una tubería de calor es un recipiente sellado (típicamente un tubo de cobre o aluminio) revestido con una estructura de mecha interna (por ejemplo, polvo sinterizado, ranuras, malla) y que contiene una pequeña cantidad de líquido de trabajo (como agua, amoníaco o metanol) al vacío. El calor aplicado a un extremo (el evaporador) vaporiza el fluido. El vapor viaja rápidamente al extremo más frío (el condensador), donde se condensa, liberando calor. La estructura de mecha luego transporta el líquido condensado al evaporador a través de la acción capilar, lo que permite una operación continua independientemente de la orientación (dentro de los límites). Las tuberías de calor ofrecen una conductividad térmica excepcionalmente alta efectiva, a menudo cientos de veces que el de cobre sólido.
Cámaras de vapor: tuberías de calor planas esencialmente planas. Se destacan al extender el calor de una fuente concentrada (como un chip pequeño) sobre un área más grande donde puede disiparse de manera más efectiva por un disipador de calor u otros medios. Operan con el mismo principio que las tuberías de calor, utilizando una estructura de mecha para el retorno líquido.
Termosifones: similar a las tuberías de calor pero a menudo más simples en la construcción (puede carecer de mechas complejas) y confiar principalmente en la gravedad para devolver el líquido condensado al evaporador. En consecuencia, el evaporador debe colocarse debajo del condensador para un funcionamiento adecuado. A menudo se usan en aplicaciones a gran escala donde se fija la orientación.
Estos sistemas utilizan una bomba mecánica para circular el refrigerante, ofreciendo un mayor control y la capacidad de manejar cargas de calor más altas o transportar calor a distancias más largas de lo que los sistemas pasivos pueden permitir.
Los sistemas de dos fases bombeados a menudo circulan un líquido subenfriado o saturado (frecuentemente un fluido dieléctrico de refrigerante o diseñado) a placas frías especializadas montadas directamente en componentes de alta potencia como CPU, GPU o IGBT. La ebullición ocurre dentro de los microcanales o estructuras dentro de la placa fría (a veces denominada enfriamiento directo a chip o DTC). La bomba garantiza un suministro constante de fluidos y elimina la mezcla de vapor-líquido a un condensador remoto. Estos sistemas son altamente efectivos para administrar flujos de calor muy altos y localizados y permiten un control de temperatura preciso.

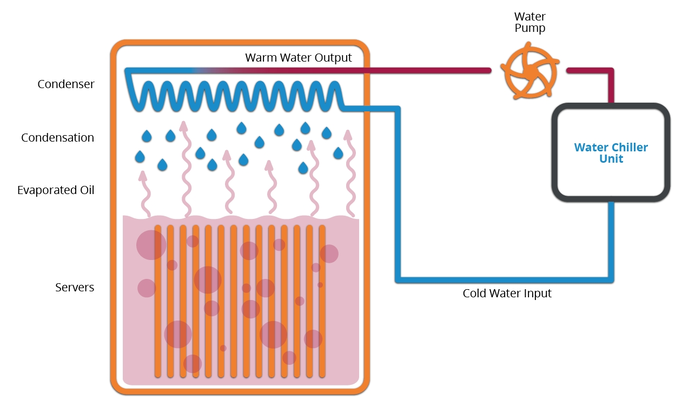

Este enfoque implica sumergir completamente componentes electrónicos o servidores completos directamente en un baño de fluido dieléctrico (eléctricamente no conductivo) especializado que tiene un punto de ebullición bajo (a menudo alrededor de 50 ° C).
A medida que los componentes generan calor, el fluido hierve directamente en sus superficies calientes, eliminando eficientemente el calor a través de la absorción de calor latente. El vapor generado se eleva naturalmente, típicamente encuentra bobinas de condensador (enfriadas por agua o aire de la instalación) ubicada cerca de la parte superior del tanque, los condensas y gotea hacia abajo en el baño líquido. Esta circulación pasiva dentro del tanque elimina la necesidad de bombas que se muevan el fluido a través de los servidores, aunque las bombas se pueden usar en el enfriamiento del bucle externo en las bobinas del condensador. 2PIC está ganando tracción en centros de datos de alta densidad que se ocupan de los niveles extremos de potencia del bastidor (p. Ej., Para grupos de AI/HPC).
La física única de la transferencia de calor del cambio de fase proporciona varios beneficios convincentes:
Los valores de calor latente son típicamente órdenes de magnitud más altas que las capacidades de calor sensibles para los refrigerantes comunes. Esto significa que los sistemas de dos fases pueden absorber y transportar significativamente más energía térmica por unidad de masa de fluido, lo que permite el enfriamiento de componentes que generan flujos de calor extremadamente altos (medidos en w/cm²) que abrumarían los sistemas monofásicos.
Debido a que la ebullición y la condensación ocurren a temperaturas relativamente constantes (dependientes de la presión), los sistemas de dos fases tienden a mantener temperaturas muy uniformes en las superficies de la fuente de calor (evaporador) y el disipador de calor (condensador). Esto minimiza los puntos calientes peligrosos en componentes sensibles y mejora la eficiencia general del sistema.
Para una carga de calor dada, los sistemas de dos fases bombeados a menudo requieren tasas de flujo de fluido significativamente más bajas en comparación con los sistemas líquidos monofásicos. Esto puede conducir a bombas más pequeñas, diámetros de tubería reducidos y un menor consumo de energía para el bombeo. Los sistemas pasivos como las tuberías de calor ofrecen transporte de calor altamente eficiente con cero costo de energía de la bomba.
Las tuberías de calor y las cámaras de vapor permiten un transporte de calor eficiente lejos de las áreas limitadas o permiten una propagación de calor efectiva en diseños de bajo perfil. Los coeficientes de transferencia de calor altos permiten intercambiadores de calor potencialmente más pequeños en comparación con las soluciones monofásicas para la misma carga de calor.
El uso de fluidos eléctricamente no conductores en el enfriamiento de inmersión y muchos sistemas de dos fases bombeados eliminan el riesgo de cortocircuitos si se producen fugas directamente en la electrónica alimentada, una ventaja significativa sobre el enfriamiento de agua tradicional en ciertas aplicaciones.
Si bien es potente, el enfriamiento de dos fases también presenta consideraciones:
Complejidad del sistema: los sistemas de dos fases bombeados pueden ser más complejos de diseñar y operar que los bucles monofásicos, lo que puede requerir componentes como acumuladores, separadores y sistemas de control precisos. El enfriamiento de inmersión requiere tanques especializados, manejo de líquidos y estrategias de contención potencialmente de vapor.
Costo: los componentes especializados (por ejemplo, tuberías de calor selladas herméticamente/cámaras de vapor, bombas compatibles con refrigerante, costosos fluidos dieléctricos) pueden hacer que los sistemas de dos fases inicialmente sean más costosos que las soluciones más simples de enfriamiento de aire o líquido monofásico.
Selección de fluido de trabajo: elegir el fluido derecho es crítica. Los factores incluyen la temperatura de funcionamiento deseada (dictando el punto de ebullición), la capacidad del calor latente, la presión de funcionamiento, la compatibilidad con los materiales del sistema, la seguridad (inflamabilidad, la toxicidad), el impacto ambiental (potencial de calentamiento global - GWP) y el costo.
Inestabilidades de flujo potencial: bajo ciertas condiciones, los flujos de dos fases (especialmente en los sistemas bombeados) pueden exhibir inestabilidades como oscilaciones de caída de presión o maldistribución de flujo, que requieren un diseño de ingeniería cuidadoso para prevenir.
Dependencia de la gravedad: algunos diseños pasivos (termosifones, ciertas implementaciones de tuberías de calor) tienen un rendimiento que depende de la orientación en relación con la gravedad.
El enfriamiento en dos fases es cada vez más vital en aplicaciones que empujan los límites de la densidad de potencia:
Computación de alto rendimiento (HPC) y centros de datos: aceleradores de CPU, GPU y IA de enfriamiento a través de sistemas bombeados directamente a chip o enfriamiento de inmersión completa para permitir densidades extremas de bastidor.
Power Electronics: gestionar el calor en IGBTS, MOSFET (especialmente dispositivos SIC y GaN), convertidores de energía e inversores utilizados en impulsos industriales, energía renovable (solar, viento), EV de automóviles e infraestructura de red.
Aeroespacial y defensa: aviónica de enfriamiento, sistemas de radar, armas de energía dirigidas (rocíos) y otros productos electrónicos de alta potencia donde el tamaño, el peso y el rendimiento son críticos.
Telecomunicaciones: disipar el calor de los amplificadores de RF de alta potencia en estaciones base y otros equipos de red exigentes.
Dispositivos médicos: láseres de enfriamiento utilizados en equipos quirúrgicos o de diagnóstico, sistemas de resonancia magnética y otros electrónica médica sensible al calor.
Automotriz: gestión térmica avanzada para paquetes de baterías EV (utilizando tuberías de calor para propagación/uniformidad), electrones de energía (inversores, convertidores DC-DC) y sistemas de carga.
Iluminación avanzada: enfriamiento de LED de alto brillo y diodos láser donde la estabilidad de la temperatura es crucial para el rendimiento y la vida útil.
Seleccionar el enfoque óptimo de enfriamiento de dos fases depende de numerosos factores: la magnitud y la concentración (flujo) de la carga de calor, la temperatura de funcionamiento requerida, las limitaciones de espacio y peso disponibles, el presupuesto, las condiciones ambientales, los requisitos de confiabilidad y la viabilidad de los sistemas pasivos versus los sistemas activos. Las tuberías de calor pueden ser ideales para las cargas de calor moderadas pasivamente en movimiento pasivo, las cámaras de vapor para extender puntos de acceso localizados, sistemas bombeados para manejar cargas muy altas y consistentes e inmersión para el enfriamiento del servidor de densidad máxima. La navegación de estas opciones a menudo requiere colaboración con expertos en gestión térmica.
A medida que los dispositivos electrónicos continúan su trayectoria hacia densidades de mayor potencia, el enfriamiento de dos fases está pasando de una técnica especializada a una necesidad convencional. Su capacidad fundamental para gestionar las cargas de calor intensas de manera eficiente y mantener la uniformidad de la temperatura lo hace indispensable para desbloquear el potencial de los procesadores de próxima generación, los módulos de energía y otros componentes avanzados. Desde tuberías de calor pasivo enfriando silenciosamente las computadoras portátiles hasta tanques de inmersión sofisticados que administran centros de datos completos, las tecnologías de enfriamiento de cambios de fase están allanando el camino para la innovación continua en un vasto espectro de industrias.
