Convertidores de energía eólica
A través de la excitación en el rotor de los generadores de viento de inducción de la alimentación doblemente, los convertidores de energía eólica son capaces de hacer la amplitud, la frecuencia y la fase del estator del generador de la alimentación doblemente similar a la parrilla eléctrica. Dependiendo de los requisitos

Convertidores de energía eólica Soluciones de enfriamiento de WinShare Thermal

A través de la excitación en el rotor de los generadores de viento de inducción de la alimentación doblemente, los convertidores de energía eólica son capaces de hacer la amplitud, la frecuencia y la fase del estator del generador de la alimentación doblemente similar a la parrilla eléctrica. Dependiendo de los requisitos, también puede llevar a cabo el control de desacoplamiento independiente de la potencia activa o reactiva. El uso de convertidores para controlar los generadores de energía eólica de inducción de la alimentación doblemente puede realizar el control de corte suave y reducir los efectos adversos de la corriente de impulso de corte en el motor eléctrico y la red eléctrica. En otras palabras, si un convertidor de energía eólica funciona de manera estable afectará directamente la estabilidad de la cuadrícula eléctrica. Para garantizar el funcionamiento normal de los convertidores de energía eólica, el enfriamiento es una parte indispensable y crítica.
Solución de enfriamiento para convertidores de energía eólica (Solución transitoria DCDC 3000W)

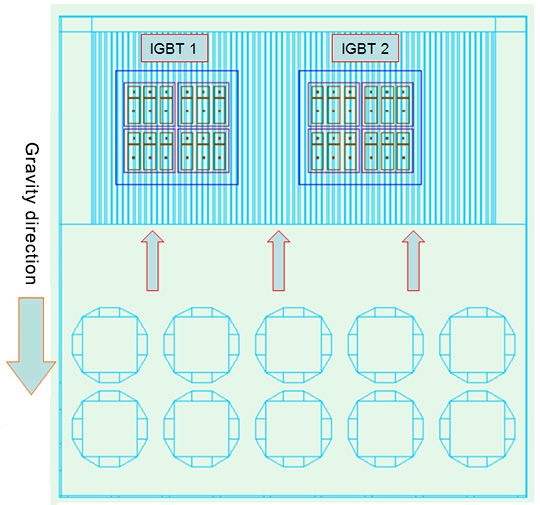

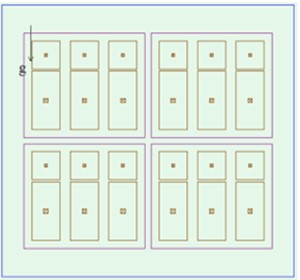

Esquema de la estructura interna y dispositivos de disipación de calor de Infineon: DIODE: 34W;IGBT: 91W; Total 1500W;
Suponiendo que el material de la interfaz térmica es: grasa térmica 7762, espesor = 0,2 mm, k = 4W / m * k.

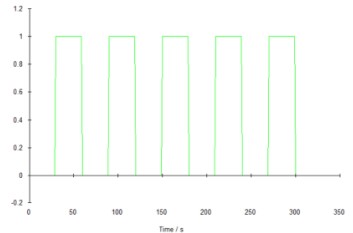

Estado de trabajo de la fuente de calor: 0-29S: 0%; 29s-30s: de 0% a 100%; 30s-59s: 100%;
59s-60s: de 100% a 0%; El tiempo de ciclo para una operación es de 60s.

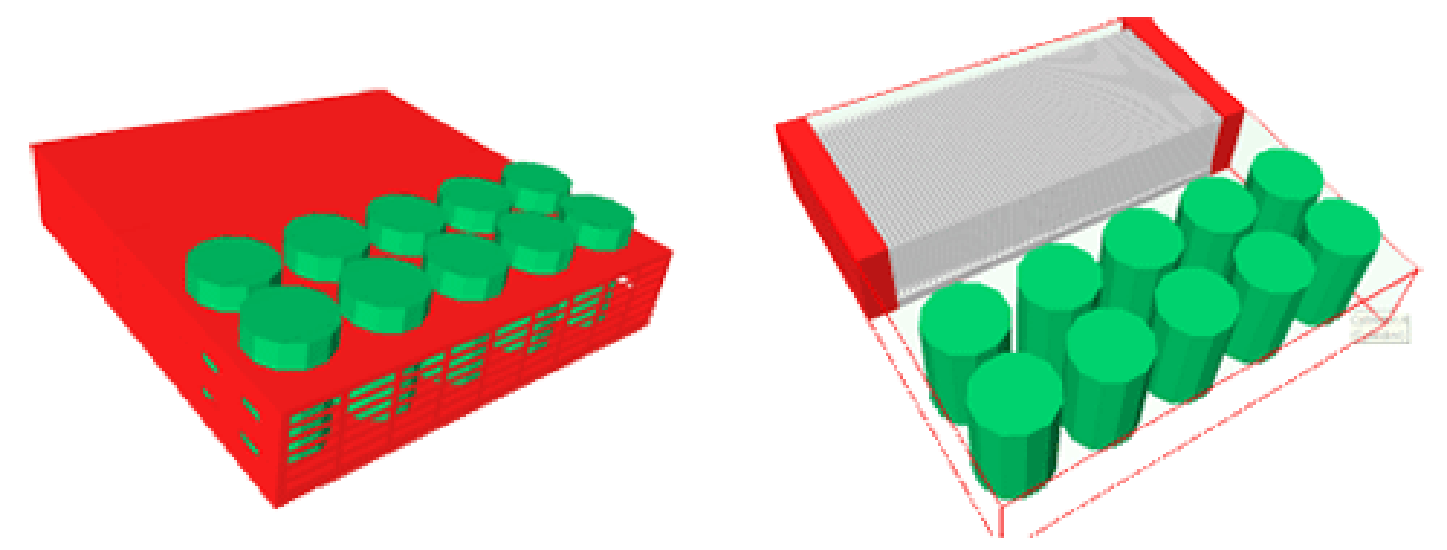

Modelo de simulación y parámetros relevantes del diseño del disipador de calor:

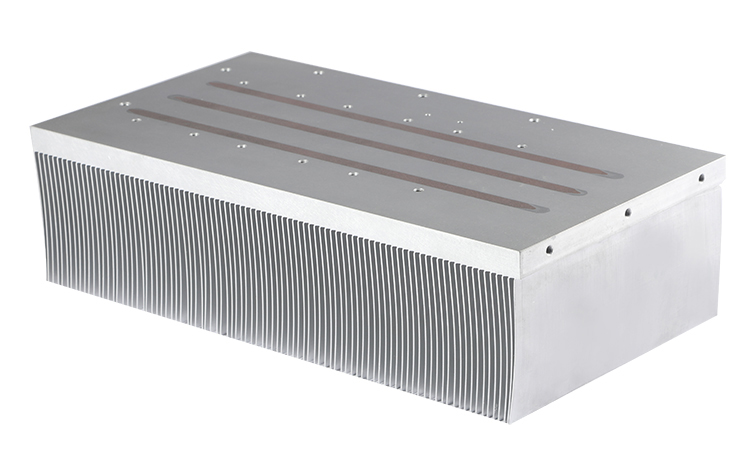

Parámetros de disipador de calor:
Dimensiones de la placa base: 462 * 220 * 15mm;
Espesor de aleta: 1.5mm;
Conteo de aletas: 92FINS;
Altura de aleta: 87 mm;
Material: al 1060;
Técnica de mecanizado: aleta esquivada;
La operación corrió durante 16 ciclos con un tiempo total de 960.

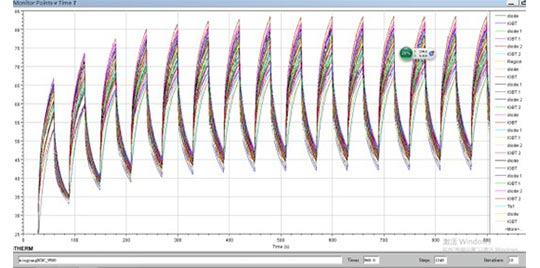

Esquema de la variable de la temperatura inferior de la superficie del componente del núcleo de IGBT vs. Tiempo:
(Flujo de aire: 500m ^ 3 / h, temperatura del nodo IGBT = Temperatura de la superficie del componente del núcleo + Potencia del componente del núcleo * Componente central RJ-C)

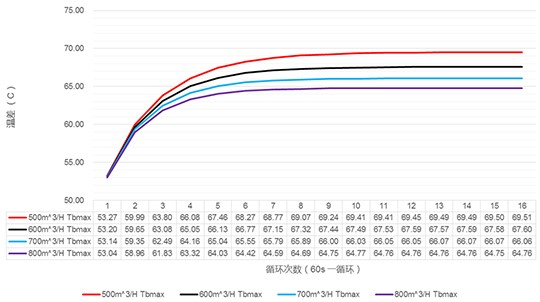

Los resultados de la simulación de la variación de la temperatura máxima entre la parte inferior de la fuente de calor y la superficie del disipador de calor vs. tiempo en los ciclos:
