Placa Fría Líquida

La placa fría líquida es a través de la estructura de una placa compacta y relativamente delgada, diseño interno de tira de metal del canal de fluido, de modo que el fluido y la placa fría entre la transferencia de calor por convección, disipando así la superficie de los componentes electrónicos de alta potencia de la placa fría del consumo de energía térmica.La placa de refrigeración por agua está hecha de cobre o aluminio con alta conductividad térmica.El sistema de circulación de agua está integrado en la placa de refrigeración líquida y los componentes electrónicos se fijan directamente en la placa de refrigeración por agua.En comparación con el sistema enfriado por aire, la capacidad calorífica del agua es cuatro veces mayor que la del aire, por lo que el sistema enfriado por agua tiene una buena capacidad de carga térmica y, con el mismo aumento de temperatura y caudal másico, el calor absorbido por el agua es cuatro veces mayor. la del aire.


Winshare Thermal es uno de los principales fabricantes de placas de refrigeración líquida en China, nuestros ingenieros de diseño térmico y gestión térmica tienen una gran experiencia en la investigación y el desarrollo de sistemas de refrigeración por agua y la producción de procesos de placas de refrigeración por agua, y pueden proporcionar una gama completa de soluciones de refrigeración líquida, y Proporcionarle placa fría líquida/placa de refrigeración por agua diseño térmico y diseño estructural de forma gratuita.Diseño de ensamblaje del sistema de enfriamiento de placa fría de agua y servicio de soporte integral para conexión de vías fluviales.


Las placas enfriadas por líquido son placas y tiras de metal estructuralmente compactas y relativamente delgadas con canales de fluido dispuestos en el interior para producir un intercambio de calor por convección entre el fluido y la placa enfriada por líquido, disipando así la potencia térmica de los componentes electrónicos de alta potencia en la superficie del líquido. placa enfriada.


La ventaja de aplicar una placa enfriada por líquido es que se puede disipar más calor por unidad de área, por lo que la estructura del disipador de calor se puede miniaturizar.Las desventajas de los sistemas enfriados por líquido son que deben usarse en sistemas con medios fluidos, mantenimiento más complejo y requisitos de alta confiabilidad de los componentes.


plato frio liquido

placa refrigerada por líquido

plato frio liquido


Tecnología de procesamiento de placas frías líquidas

1. Forma del corredor CNC: CNC (ranura cortada) + soldadura de argón, CNC (ranura cortada) + soldadura fuerte, CNC (ranura cortada) + soldadura fuerte al vacío, CNC (ranura cortada) + soldadura por fricción, CNC + incrustación de tubo de cobre.


2. Forma de procesamiento de agujeros profundos: broca de pistola + soldadura de argón, broca de pistola + pieza giratoria giratoria + soldadura de argón, broca de pistola + junta.


3. Forma de fundición: fundición a presión + tubería enterrada, fundición a presión + soldadura con argón, fundición a presión + soldadura fuerte, fundición a presión + soldadura fuerte al vacío, fundición a presión + soldadura por fricción agitada.

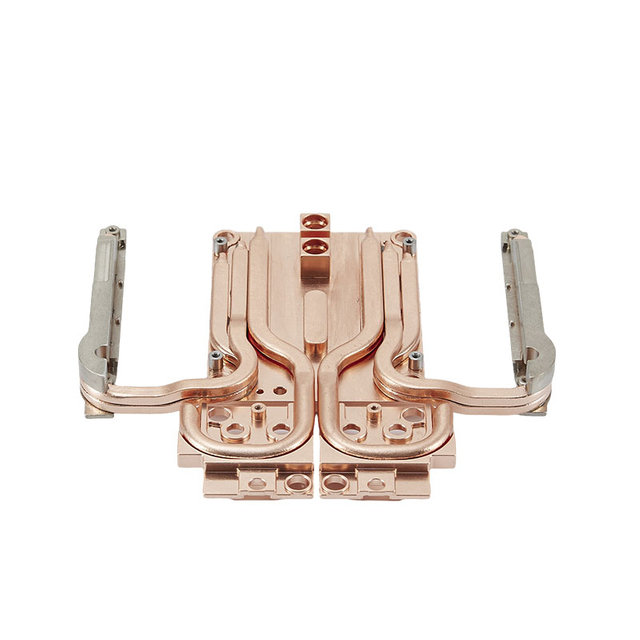

4. Forma de soldadura de bobina: placa de aluminio CNC + tubo de bobinado de cobre + epoxi, placa de aluminio CNC + tubo de contorno + epoxi, placa de aluminio CNC + tubo de bobinado de cobre + soldadura de estaño.


5. Proceso de placa fría líquida ultrafina: soldadura de tubo plano ancho, soldadura de difusión de lámina de estampado, mil soldaduras de lámina de estampado, mil soldaduras de lámina de estampado al vacío, placa de expansión de soplado.


6. Placa fría de líquido extruido forma: orificio de derivación de matriz Placa fría líquida, aplicación de batería ultrafina Placa fría líquida.


Fiabilidad de la placa fría líquida

1. Resistencia: el producto cumple con los requisitos de uso estructural.


2. Prueba de mantenimiento de presión: un producto cumple con los requisitos de sellado de operación a alta presión en el sistema.


3. Prueba de fugas: el producto cumple con los requisitos de fugas por unidad de tiempo bajo ciertas condiciones de presión.


4. Requisitos de resistencia a la corrosión: el producto utiliza materias primas para cumplir con los requisitos de resistencia a la corrosión durante muchos años sin fugas.


5. Requisitos de vibración: para cumplir con el producto en ciertas condiciones de vibración, la estructura no está dañada, el sello no rechaza los requisitos.


6. Otra planitud, rugosidad, fuerza de tracción del tornillo, fuerza de precarga del tornillo, etc.


Diseño térmico de placa fría líquida

Una placa de frío líquido es un sistema de refrigeración de frío líquido sobre el impacto térmico de un componente muy crítico.El propósito del diseño térmico es estar en un espacio limitado a través de la disposición razonable del canal de flujo del producto para reducir efectivamente la resistencia térmica de la placa fría.La otra resistencia térmica del sistema de refrigeración por agua está en el intercambiador de calor (Radiador).El diseño del corredor es para cumplir con el rendimiento térmico dentro de las limitaciones del cliente, como el tamaño de la placa fría, el caudal del fluido, el PQ de la bomba, el entorno en el que se utiliza el producto, etc. .


La mejora del rendimiento de enfriamiento de la placa fría se basa en lo siguiente:

1. Mejorar el campo de flujo, haciendo que el fluido tenga un circuito lo suficientemente largo en el canal de flujo (teniendo en cuenta la caída de presión conforme para no afectar el caudal).El fluido en el canal de flujo absorbe el calor de manera uniforme, generalmente utilizando los siguientes métodos: grupo de aletas de pasador, pieza giratoria giratoria, canal de onda.


2. Aumentar el área de contacto del fluido de absorción de calor con el extremo de absorción de calor de la placa fría del área es suficiente, el efecto de absorción de calor puede ser mejor.Ranura de fresado CNC, aleta de crimpado, hoja de aleta de extrusión de aluminio, etc.


3. Planitud, rugosidad y grosor de la superficie absorbente de calor de la placa fría Como el consumo de energía de la placa fría industrial suele ser grande, en el nivel de kilovatios, la planitud, la rugosidad y el grosor de la placa fría tienen un gran impacto en la resistencia térmica de la placa fría.


Diseño de estructura de placa fría líquida.

1. Materiales Los materiales de placa fría suelen ser aluminio, cobre, acero inoxidable, etc., de los cuales el aluminio es el más utilizado.Densidad del material de aluminio y alta conductividad térmica, en segundo lugar al cobre, y el más barato de los tres, por lo que el producto es rentable.


2. Los métodos de sellado de la placa fría de sellado son el sellado con junta tórica y la soldadura.El método de sellado con junta tórica es adecuado para presiones pequeñas.Nuevo para considerar la junta tórica cuando hay problemas de alta temperatura y envejecimiento: la soldadura puede hacer que toda la placa fría forme una sola, pero la soldadura de aluminio del material tiene un cierto límite.El aluminio es fácil de oxidar.La temperatura de soldadura suele estar entre 610-615.Y esta temperatura está cerca del punto de fusión del aluminio, por lo que la soldadura debe controlar estrictamente la uniformidad de la temperatura del horno no supera los 5 ℃, la temperatura es demasiado alta para la deformación de fusión de la placa fría, la temperatura es baja soldadura, acero inoxidable , y la soldadura de acero es relativamente fácil, la diferencia de temperatura de soldadura puede estar dentro del rango de 20 ℃, mejor control.


3. Los métodos de soldadura de placa fría son;soldadura fuerte protegida con nitrógeno, soldadura fuerte al vacío, soldadura por arco de argón y soldadura por fricción agitada.La elección del método de soldadura está relacionada con el material y el espesor del producto.La soldadura fuerte con protección de nitrógeno y la soldadura fuerte al vacío suelen ser adecuadas para productos con paredes delgadas y masa pequeña.Sin embargo, debido a la alta temperatura de la soldadura con argón, el material base a soldar debe ser más grueso y es fácil producir deformación local al soldar. La soldadura debe procesarse después y la superficie de procesamiento tiene defectos como agujeros de arena. y grietasLa soldadura con argón suele utilizar trabajo manual en seco con inestabilidad.No importa qué tipo de método de soldadura anterior, la costura de soldadura alrededor de la necesidad de prestar atención al material sin impurezas, de lo contrario, el impacto de los defectos de soldadura.


4. Placa fría debido a la disposición del canal de flujo, por lo que generalmente se usa la combinación de la placa superior e inferior, por supuesto, también puede ayudar de otras formas, como el procesamiento de agujeros profundos.Y la superficie de soldadura y la tubería combinadas con el orificio en la medida de lo posible para evitar la superficie de absorción de calor;Las juntas de tubería, de acuerdo con los requisitos del cliente, deben tener en cuenta la conexión roscada, las especificaciones, la resistencia, etc.


5. La resistencia se mejora mediante el procesamiento de orificios profundos o la soldadura de áreas pequeñas tanto como sea posible;se puede dividir en varios pequeños.Evite áreas grandes que cubran la soldadura tanto como sea posible.
