Inverter Heat Sink Manufacturer
Solución de refrigeración inversor
Las unidades de frecuencia variable (VFD) utilizan técnicas de frecuencia variable y la tecnología microelectrónica para controlar el equipo de control de energía eléctrica de los motores de CA mediante una forma de cambiar el voltaje de trabajo y la frecuencia del motor. Un VFD se compone de un rectificador (AC a DC),

Soluciones de enfriamiento para unidades de frecuencia variable (VFD)

Las unidades de frecuencia variable (VFD) utilizan técnicas de frecuencia variable y la tecnología microelectrónica para controlar el equipo de control de energía eléctrica de los motores de CA mediante una forma de cambiar el voltaje de trabajo y la frecuencia del motor. Un VFD se compone de un rectificador (AC a DC), filtro, inversor (DC a CA), unidad de activación, unidad de conducción, unidad de detective y unidad de microprocesamiento. El encendido / apagado de la IGBT dentro de un VFD se usa para ajustar la tensión y la frecuencia de la potencia de salida. El voltaje de alimentación requerido se puede ajustar de acuerdo con los requisitos reales del motor para lograr el propósito de ahorrar energía y velocidad de ajuste.
El enfriamiento VFD es fundamental para el rendimiento y la vida útil de un VFD. Sin duda, es esencial un buen enfriamiento para un VFD, especialmente bajo la condición de las concursos feroces, ya que el buen enfriamiento puede mejorar la calidad de un VFD y mejorar su competitividad. Durante muchos años, WinShare Thermal ha proporcionado varios fabricantes de VFD con técnicas y servicios de enfriamiento anticipados. Suministramos soluciones de enfriamiento a medida para los VFD de nuestros clientes junto con soportes técnicos efectivos en la simulación térmica, las pruebas térmicas, etc. Salvagamos la estabilidad del rendimiento de nuestros productos VFD.

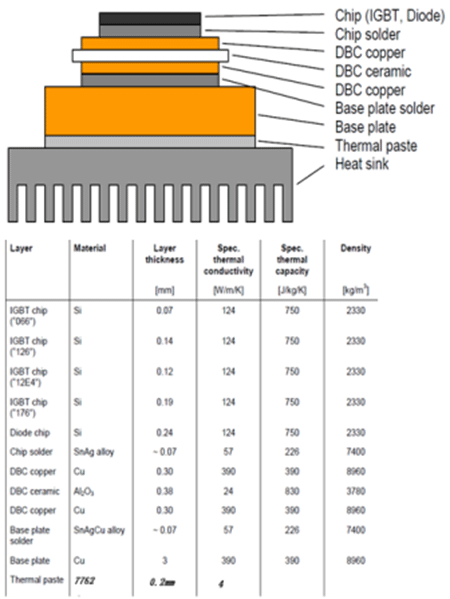

La siguiente figura de la izquierda está la figura de la estructura interna de InfineonFFF600R17 y el esquema de elementos de disipación de calor. La potencia total es de 660W. Asumimos el material de la interfaz térmica como grasa térmica 7762 con un espesor de 0,2 mm.



H.s
Temperatura máxima

H.s max dt

DIODE CASE TEMP
(⁰c)

Temperatura máxima del nodo de
Dispositivo de núcleo interno IGBT (⁰c)

Temp. Máx.

NTC TEMP.
# 1

NTC TEMP.
# 2

NTC DT

# 1

# 2

H. con h.p.

91.6

41.6

89
88.7
84.8

88.9

90.1

1.2

107.7

108.9

Temperatura ambiente: 50⁰c; Suponiendo la grasa térmica 7762 con un espesor de 0,2 mm.
