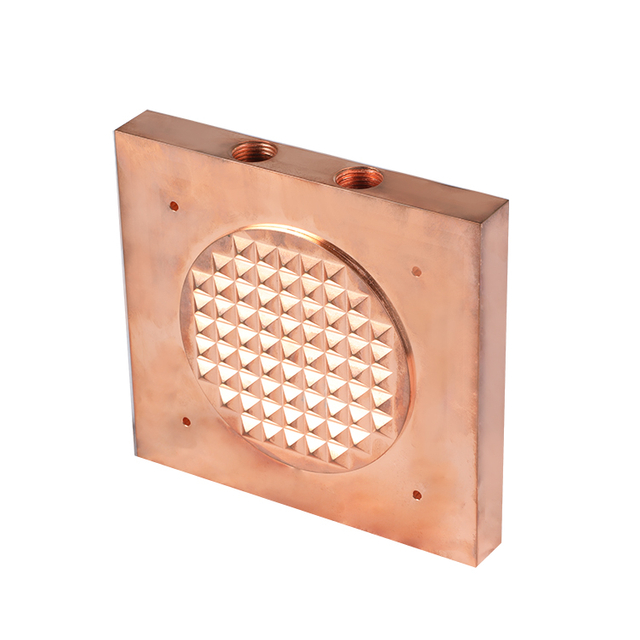

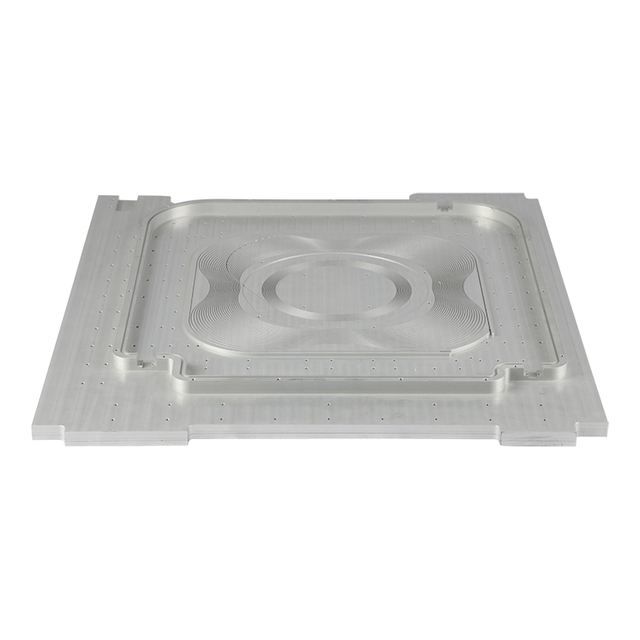

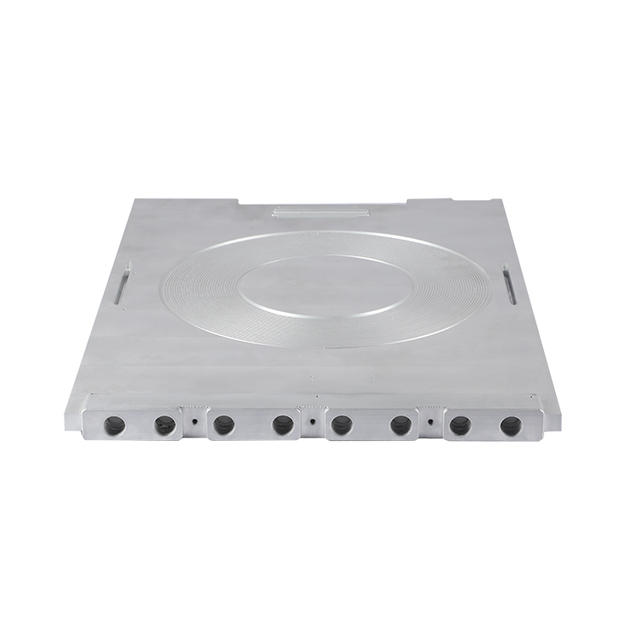

Custom Heat Sink for PV Inverters
Soluciones de enfriamiento para inversores PV
Los inversores también se llaman reguladores de energía. El proceso de convertir la potencia de CC en la alimentación de CA se llama invertido. El circuito que puede realizar la función Inversión se denomina circuito inversor. Un dispositivo que puede realizar el proceso de inversión se denomina dispositivo o inversor inversores. En un sistema de generación de energía solar.

Soluciones de enfriamiento para inversores PV

Los inversores también se llaman reguladores de energía. El proceso de convertir la potencia de CC en la alimentación de CA se llama invertido. El circuito que puede realizar la función Inversión se denomina circuito inversor. Un dispositivo que puede realizar el proceso de inversión se denomina dispositivo o inversor inversores. En un sistema de generación de energía solar, la eficiencia del inversor es un factor importante que determina la capacidad de la célula solar y la capacidad de la batería de almacenamiento. El desglose del inversor fotovoltaico hará que el sistema de PV se apague y esto conduce directamente a la pérdida de la generación de energía. Por lo tanto, la alta confiabilidad es un indicador técnico importante para los inversores PV.
El buen enfriamiento de los inversores fotovoltaicos es un criterio importante para garantizar la alta fiabilidad de su operación. Por lo tanto, se recomienda llevar a cabo la simulación térmica al comienzo de la etapa de diseño del inversor fotovoltaico y esto se ha convertido en el primer tema que debe considerar los fabricantes de inversores fotovoltaicos. Como uno de los fabricantes profesionales de enfriamiento de alta potencia en China, WinShare Thermal tiene un excelente diseño térmico y un equipo de desarrollo, que posee la capacidad de llevar a cabo una simulación térmica confiable y pruebas. Hemos colaborado con varios fabricantes de inversores fotovoltaicos nacionales y en el extranjero en la tecnología de enfriamiento para inversores y han estado suministrando servicios y apoyos con nuestra tecnología de enfriamiento profesional.

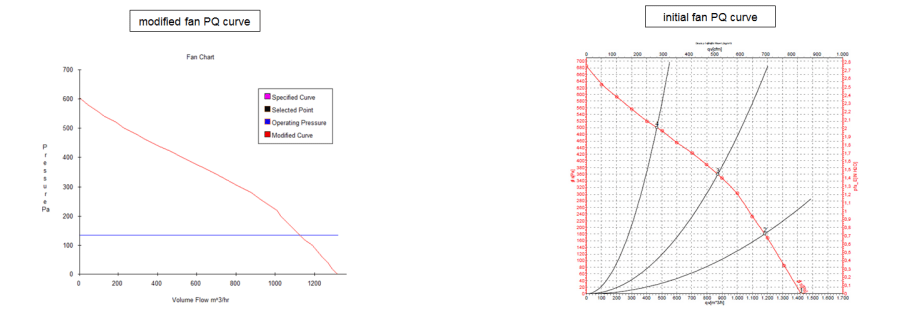

Suponiendo una impedancia del sistema de 80 PA, la curva del ventilador a través del disipador de calor se puede ajustar de la siguiente manera.

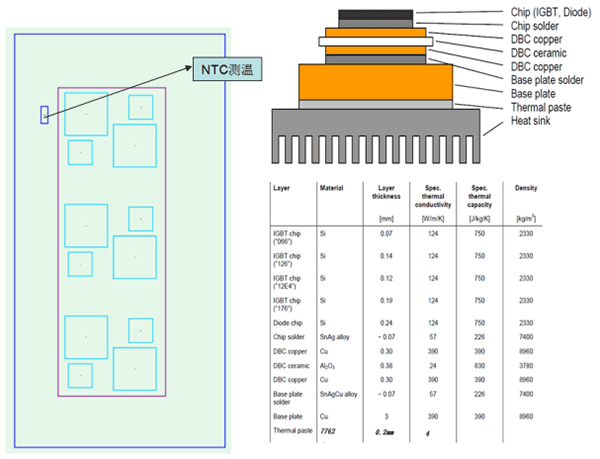

La figura superior izquierda es el esquema de la estructura interna y los dispositivos de disipación de calor del Infineon IgBT

DIODE: 59W;
IGBT: 124.5W;
Total: 1100WW;
Suponiendo que el material de la interfaz térmica es de 0.15mm.
Grueso con una conductividad térmica de k = 3W / m * k

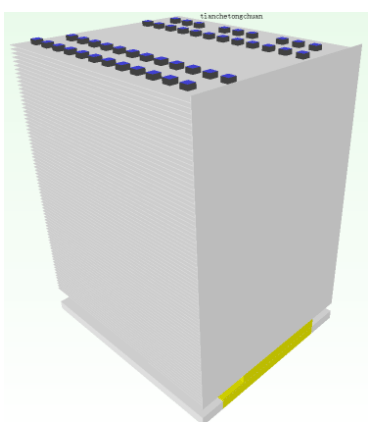

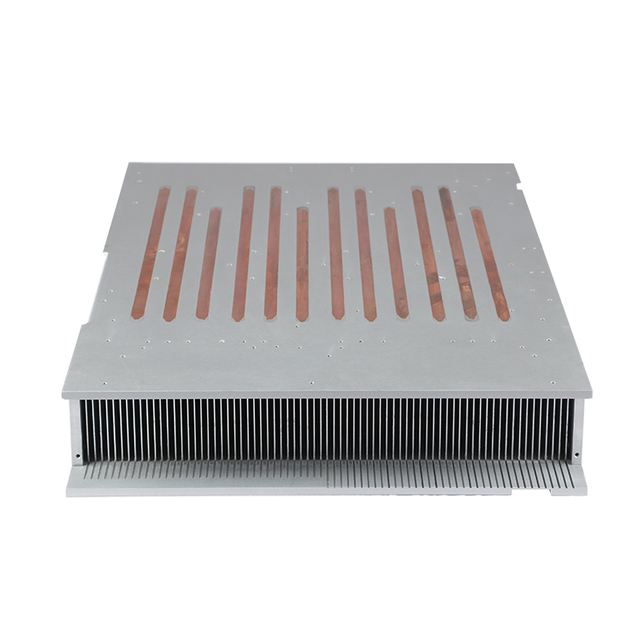

Esquema del modelo de simulación de la solución de disipador de calor y sus parámetros:

Parámetros de disipador de calor:
Dimensiones: W236 * L200 * H304MM
Aleta:
Espesor: 0.6mm
GAPA DE AUENTA: 3.0mm
Conteo de aletas: 77FINS
Parámetros de tubería de calor:
DD8 Sintered Tube o Estructura de ranura;
Se utilizan 24 PC de tubos de calor en forma de U (diseño de una sola capa) y se utilizan 48 piezas de tubos de calor en forma de L (diseño de doble capa)
4258 se usa pasta de soldadura a baja temperatura para soldadura;
Base: Al plato + placa de cobre (área de origen de calor IGBT)
El diseño con una sola capa de tubos de calor tiene un menor costo y un rendimiento de enfriamiento más alto en comparación con las capas duales de las tuberías de calor.

Resumen de los datos de simulación de la solución de refrigeración para el inversor fotovoltaico:

Solución

Ejército de reserva

Energía

H.s
Tb max

H.s
Dt

NTC1

NTC2

NTC3

Ventilador
punto de trabajo

Al Base +
bloque de cobre

55

IGBT / 3PCS
1100w / cada uno
Reactor
700w

85.1

28

87.6

88.1

87.5

1127.5
m ^ 3 / hr
215PA
