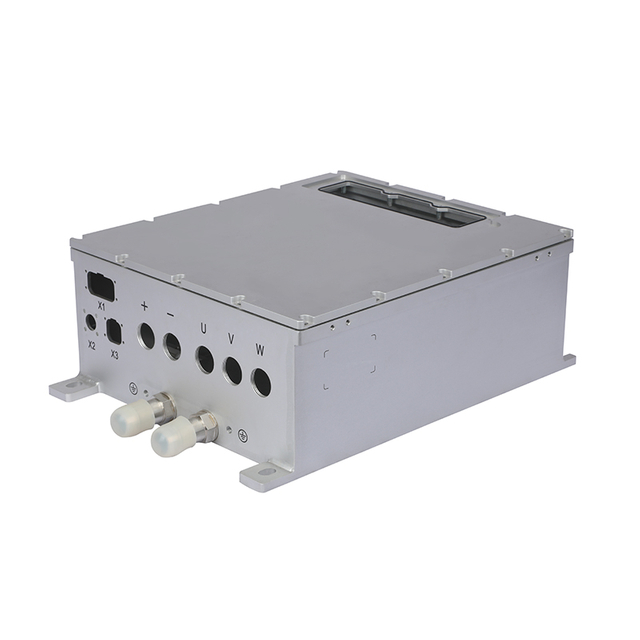

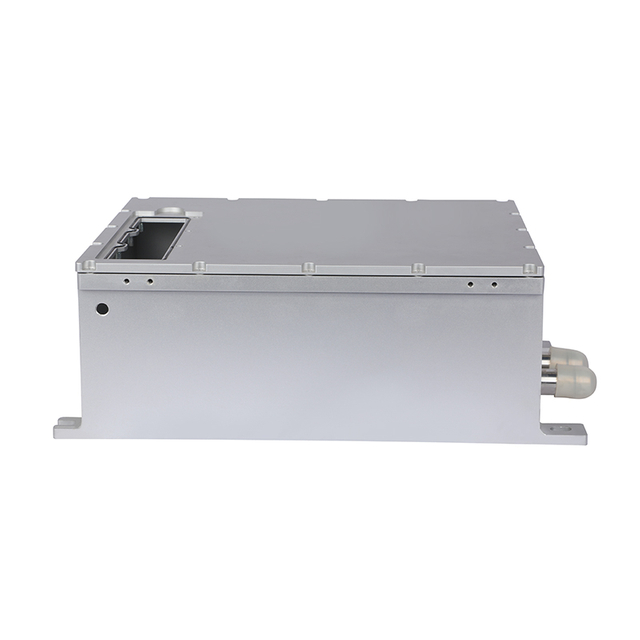

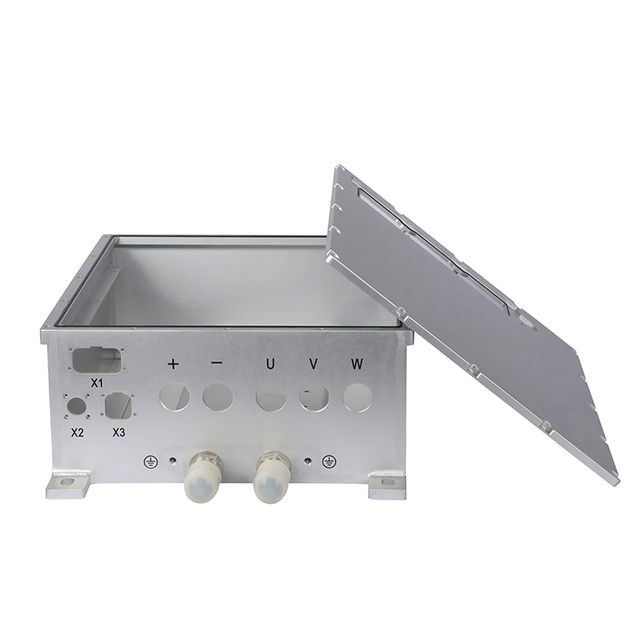

Fregadero de calor refrigerado por agua para SVG APF SVC

Calidad de energía svg

Los compensadores STATIC VAR son equipos importantes para regular la corriente de voltaje y el parpadeo, los armónicos y el desequilibrio de voltaje. SVG es un compensador más avanzado y nuevo STATIC VAR y es un componente constitutivo importante del sistema de transmisión de corriente alterna flexible (hechos) y las tecnologías de alimentación personalizada (CP)

Soluciones de enfriamiento para la calidad de energía SVG

Los compensadores STATIC VAR son equipos importantes para regular la corriente de voltaje y el parpadeo, los armónicos y el desequilibrio de voltaje. SVG es un compensador más avanzado y nuevo STATIC VAR y es un componente constitutivo importante del sistema de transmisión de corriente alterna flexible (hechos) y las tecnologías de alimentación personalizada (CP), que son la dirección para el desarrollo de los compensadores VAR modernos. Las aplicaciones extensas de estas dos tecnologías se pueden encontrar en los sistemas de transmisión y distribución de energía y se incluyen la transmisión de potencia de larga distancia, la subestación secundaria de la ciudad (35 / 110kv), los hornos de arco de consumibles al vacío y las cargas industriales pesadas, como laminadoras y elevadores, Generación de energía fotovoltaica, parques eólicos, fuente de alimentación eléctrica de locomotora, etc. Un SVG es un dispositivo que emite una gran cantidad de calor y requiere un disipador de calor con un buen rendimiento de enfriamiento para garantizar operaciones estables y una vida útil más larga.
WinShare Thermal tiene abundantes experiencias técnicas en el enfriamiento SVC / SVG. Suministramos soluciones con un rendimiento de enfriamiento superior y estos incluyen los servicios y el soporte para enfriamiento natural, enfriamiento de aire forzado y técnicas de enfriamiento líquido.

Ejemplos de soluciones de enfriamiento de aire SVG:

Los requisitos de diseño de enfriamiento SVG especificados por el cliente son los siguientes:

Temperatura ambiente:	40⁰c		R4D560-AQ03-01
Elevación sobre el nivel del mar:	3000m	Requisito de temperatura ambiental:	<35⁰c
Suponiendo el número de modelo IGBT como:	Infineon IHV IGBT, 1250W / PCS con un total de 2 unids, resistencia 100W, total de 2600W.	Número de modelo de material de interfaz térmica:	0.2mm K = 4w / m * k
Poder y la cantidad de módulos:	Un total de 7 piezas con una potencia total de 2600 * 7 = 18200W.

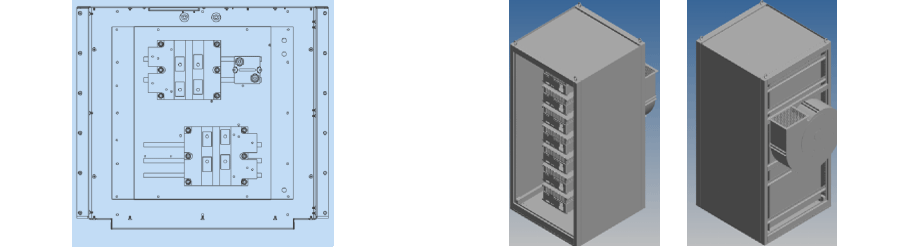

Chemática del diseño de fuentes de calor en un solo módulo SVG con un disipador de calor:

Ofrecemos las siguientes capacidades de prototipos rápidas para los clientes en la industria automotriz:

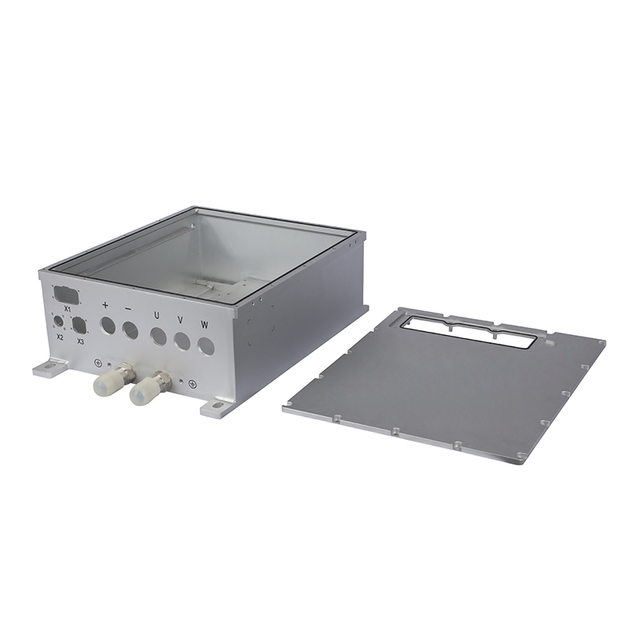

Fregadero de calor refrigerado por agua para SVG

Parámetros principales del diseños del disipador de calor propuestos por WinShare Thermal:

Dimensiones de disipador de calor 400x380x100mm que un diseño de diseño de tubería de calor personalizada;

Grasa térmica entre las fuentes de calor y el disipador de calor.

Use tuberías de calor personalizadas con un espesor de pared de 1.0 mm para garantizar el rendimiento de enfriamiento;

Ocho piezas de 9.5 mm de calefacción incrustadas en las ranuras en la superficie inferior y luego se presionan para garantizar el rendimiento de enfriamiento;

Ajustar la conductividad térmica del epoxi a los datos correspondientes en el límite de temperatura de trabajo en la simulación para garantizar la consistencia entre el resultado de la simulación y la condición real;

Use todos los disipadores de calor en unión de aluminio;

El peso bruto del producto es de aproximadamente 22,6 kg;

Use AL5052 para la placa base y las aletas con una conductividad térmica de 138 W / m ^ 2 K.

Resumen de los resultados de la simulación:

Artículo	Temperatura máxima (C)	Velocidad de aire de ingesta M / S	Resistencia térmica (C / W)	Los resultados de la simulación del disipador de calor indicaban que la temperatura de cualquier punto es inferior a 75. y la diferencia de temperatura es más pequeña que35, para que los resultados se encuentren con Curso.
Módulo 1	74.56	5.4	0.0133
Módulo 2	74.48	5.39	0.013
Módulo 3	74.52	5.4	0.013
Módulo 4	73.72	5.36	0.013
Módulo 5	74.56	5.56	0.013
Módulo 6	74.63	5.58	0.013
Módulo 7	74.43	5.58	0.013
