La demanda de gestión térmica de alta potencia está aumentando rápidamente en numerosos sectores exigentes. Desde servidores de IA de próxima generación y módulos IGBT de nueva energía hasta paquetes de baterías para vehículos eléctricos , estas aplicaciones críticas requieren placas frías de líquido que ofrezcan no solo un alto rendimiento sino también una confiabilidad sin concesiones.
El rendimiento general de una placa fría líquida depende de varios factores entrelazados. Si bien la elección del material (como el cobre o el aluminio) es fundamental, el proceso de unión utilizado para sellar los canales de refrigeración es absolutamente fundamental. Este proceso garantiza la integridad mecánica de la placa fría, su funcionamiento a prueba de fugas y una resistencia térmica mínima desde la placa base hasta el refrigerante.
En Winshare Thermal, dos técnicas de fabricación dominantes sustentan nuestra producción de placas frías de alta eficiencia: soldadura por fricción y agitación ( FSW ) y soldadura fuerte al vacío . Ambos métodos producen uniones fuertes y selladas, pero operan según principios físicos completamente diferentes, lo que genera distintas ventajas y limitaciones en la aplicación del producto.
Este artículo proporcionará una comparación clara y profunda de FSW y soldadura fuerte al vacío desde la perspectiva de fabricación de Winshare Thermal. Nos centraremos en cuatro áreas principales: rendimiento térmico, resistencia estructural, coste de fabricación y aplicabilidad del material. Esta guía está diseñada para capacitar a los ingenieros para que realicen la selección de procesos más informada para sus desafíos específicos de gestión térmica.
Compromiso de Winshare Thermal:
Contamos con una amplia experiencia en tecnologías FSW y soldadura fuerte al vacío. Nuestras instalaciones de última generación y equipos de ingeniería experimentados nos permiten ofrecer opciones de procesamiento personalizadas. Esto garantiza que entregamos la solución térmica óptima para las necesidades específicas de cada cliente: no elegimos solo un método; Aplicamos estratégicamente el mejor método para el trabajo, integrándonos perfectamente en su cadena de suministro.
La soldadura por fricción y agitación ( FSW ) es una técnica fundamental en la cartera de fabricación de Winshare Thermal, especialmente para placas frías de aluminio robustas. Es un proceso de unión en estado sólido, lo que significa que el material nunca alcanza su temperatura de fusión. Esta diferencia fundamental dota a FSW de beneficios estructurales únicos que son críticos para componentes de alta confiabilidad.
Nuestro proceso FSW aprovecha la fricción y la fuerza mecánica controladas con precisión para lograr una unión excepcionalmente fuerte sin fundir el metal base.
Principio de unión de estado sólido:
En Winshare Thermal utilizamos una herramienta no consumible, diseñada con precisión con un pasador y un hombro, que gira a alta velocidad. Esta herramienta se introduce en la costura entre dos piezas preparadas con precisión. Se genera calor por fricción, lo que hace que el material se vuelva blando y plástico, pero no se funda.6 A medida que el pasador atraviesa la línea de unión, agita y mezcla mecánicamente el material plastificado de ambos lados.7 Al enfriarse, esta acción de agitación forma una unión metalúrgica de alta resistencia con una estructura de grano refinada.
Fortalezas técnicas clave del FSW de Winshare Thermal:
| Característica técnica | Descripción | Beneficio de placa fría de Winshare Thermal |
| Proceso de estado sólido | La unión se produce por debajo del punto de fusión, en nuestro entorno CNC controlado . | Elimina los defectos comunes de la soldadura por fusión, como la porosidad del gas y la contracción, lo que garantiza un rendimiento sin fugas. |
| Zona mínima afectada por el calor ( HAZ ) | El aporte de calor está localizado y controlado con precisión. | Las propiedades materiales del metal base se conservan en gran medida; mínima deformación y distorsión, asegurando una alta planitud. |
| Estructura de grano fino | La agitación mecánica refina la estructura del grano en el área de soldadura. | La resistencia de la soldadura a menudo excede el 90% de la resistencia del material base, lo cual es crucial para la integridad estructural. |
| Sin consumibles | No se necesita metal de aportación, fundente ni gas de protección. | Costo de material reducido, mayor respeto al medio ambiente y una superficie interna del canal limpia. |
Este proceso de estado sólido es muy ventajoso en nuestras instalaciones, ya que evita intrínsecamente los problemas asociados con la soldadura por fusión tradicional, como el agrietamiento por solidificación y la porosidad del gas, brindando una calidad de unión superior.
Las propiedades inherentes del proceso FSW de Winshare Thermal lo hacen ideal para producir componentes de placa fría de alta confiabilidad que resistan las condiciones más duras.
Excepcional integridad estructural y resistencia a la presión:
La costura de soldadura creada por nuestro proceso FSW es completamente densa y altamente impermeable a las fugas. Las placas frías FSW de Winshare Thermal son 100% libres de fugas, una afirmación que validamos mediante pruebas rigurosas. Estas placas frías pueden soportar consistentemente presiones muy altas, hasta 300 bar en algunas configuraciones. Esta resistencia incomparable a la alta presión es crucial para los sistemas de enfriamiento industriales aeroespaciales, militares y de alto flujo donde la seguridad y el rendimiento no pueden ser comprometido.
Baja distorsión y alta repetibilidad:
Nuestro control preciso sobre el aporte de calor localizado en FSW da como resultado una distorsión térmica mínima. Esto permite a nuestros ingenieros mantener fácilmente un alto grado de planitud en la superficie de montaje de la placa fría, un factor crítico para garantizar una baja resistencia térmica en la interfaz de contacto con la fuente de calor. Dado que el proceso está controlado por CNC, garantizamos una alta precisión dimensional y consistencia en grandes lotes de producción, cumpliendo con las estrictas demandas de la producción en masa.
Ideal para aleaciones de aluminio:
Las capacidades FSW de Winshare Thermal destacan con varias aleaciones de aluminio, incluidas las series 1xxx, 5xxx y 6xxx. El aluminio es un material preferido para las placas frías debido a su peso ligero y rentabilidad. El proceso FSW también permite de manera única la unión de aleaciones de aluminio que se consideran no soldables mediante métodos de fusión tradicionales, lo que amplía las posibilidades de diseño.
Práctica de Winshare Thermal:

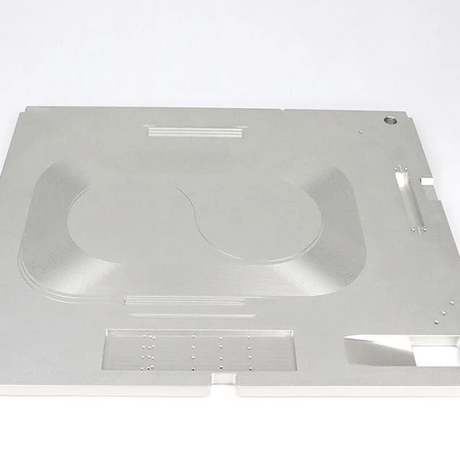

Aprovechamos estratégicamente FSW para placas frías de gran formato y formas personalizadas, que son comunes en paquetes de baterías para vehículos eléctricos y sistemas ESS. La excepcional resistencia estructural garantiza que estas placas frías sobrevivan en entornos automotrices de alta vibración, mientras que el proceso proporciona una alta eficiencia para sellar canales grandes y complejos en componentes de aluminio.
La soldadura fuerte al vacío es otra tecnología de unión central y bien establecida dentro de las capacidades de Winshare Thermal. Utiliza un metal de aportación líquido en un entorno de vacío controlado con precisión, lo que ofrece una flexibilidad de diseño incomparable, especialmente para estructuras internas altamente complejas que exigen un rendimiento térmico superior.
La soldadura fuerte al vacío, tal como la emplea Winshare Thermal, es una forma de unión en estado líquido donde el material base no se funde durante el proceso.
Principio de unión en estado líquido:
Los componentes se ensamblan meticulosamente con un metal de aportación, elegido por su punto de fusión más bajo que el de los materiales base. Luego, el conjunto se coloca dentro de uno de nuestros hornos de vacío avanzados. La temperatura del horno se aumenta cuidadosamente, derritiendo el material de relleno y manteniendo sólidos los metales base. Gracias a la acción capilar, el relleno fundido fluye exactamente hacia los pequeños espacios entre los componentes. El relleno humedece la superficie del material base y se difunde con el metal base, formando una unión metalúrgica fuerte y continua. El entorno de vacío crucial previene la oxidación, que es fundamental para materiales como el aluminio y el cobre.
Fortalezas técnicas clave de la soldadura fuerte al vacío de Winshare Thermal:
| Característica técnica | Descripción | Beneficio de placa fría de Winshare Thermal |
| Unión de superficie completa | El relleno para soldadura fuerte fluye sobre todas las superficies de contacto, creando una unión completa. | Resistencia térmica de interfaz mínima; Maximiza la eficiencia de transferencia de calor para aplicaciones críticas. |
| Libre de contaminación | El proceso ocurre en alto vacío sin flujo. | Los canales de refrigeración internos permanecen extremadamente limpios y resistentes a la corrosión, lo que garantiza una fiabilidad a largo plazo. |
| Asamblea compleja | Se pueden soldar varias uniones simultáneamente en un ciclo. | Permite diseños de placas frías altamente complejos, multicomponentes o multicapa (p. ej., microcanales, aletas corrugadas). |
| Versatilidad de materiales | Adecuado para cobre, aluminio y, en ocasiones, para unir metales diferentes. | Ofrece la máxima flexibilidad en la elección de materiales según las necesidades térmicas y el costo específicos. |
La soldadura fuerte al vacío es el método preferido en Winshare Thermal cuando el rendimiento térmico es la prioridad absoluta e inflexible, lo que nos permite diseñar soluciones para las aplicaciones de flujo de calor más exigentes.
Rendimiento térmico superior mediante unión metalúrgica completa:
Nuestro proceso de soldadura fuerte al vacío logra una unión perfecta de metal con metal en toda la superficie de contacto. Esta es una distinción crucial, ya que minimiza inherentemente la resistencia térmica de la interfaz entre la placa base y las intrincadas funciones de refrigeración interna. Esta unión superior es la razón por la que las placas frías soldadas de Winshare Thermal se seleccionan para las aplicaciones de mayor flujo de calor, lo que garantiza que el máximo calor se transfiera eficientemente al fluido refrigerante.
Flexibilidad para rutas de flujo interno complejas:
La soldadura fuerte al vacío ofrece el mayor grado de libertad de diseño. Esto permite a nuestros ingenieros crear estructuras internas altamente complejas, incluidas aletas corrugadas integradas o estructuras intrincadas de microcanales. Estas características aumentan significativamente la superficie de transferencia de calor, maximizando la transferencia de calor por convección dentro de la placa fría. El metal de aportación de soldadura fluye con precisión alrededor y une estas delicadas características internas, sellando todo el conjunto simultáneamente.
Ideal para diseños de microcanales y de alta densidad:
La soldadura fuerte al vacío es el proceso ideal para fabricar placas frías de microcanales y para unir estructuras de aletas raspadas de cobre de alta densidad a una placa base. Estos diseños avanzados son absolutamente necesarios para enfriar módulos de CPU y GPU de alta potencia, que a menudo tienen índices de potencia de diseño térmico (TDP) extremadamente altos.
Práctica de Winshare Thermal:
Utilizamos habitualmente soldadura fuerte al vacío para placas frías de cobre de CPU/GPU y para bases de refrigeración IGBT que exigen geometrías internas complejas.25 Este proceso garantiza una alta confiabilidad para los componentes que operan al límite de los límites térmicos, un testimonio de nuestra fabricación de precisión.
Elegir entre las capacidades de soldadura fuerte al vacío y FSW de Winshare Thermal implica un acto de equilibrio estratégico entre integridad estructural, rentabilidad y requisitos de rendimiento térmico. No existe un método universalmente superior; más bien, se trata de aplicar la herramienta adecuada para el trabajo correcto.
El costo y la velocidad de producción suelen ser factores decisivos en industrias de gran volumen, donde Winshare Thermal sobresale en ambos procesos.
Costos operativos y de inversión térmica de Winshare:
| Parámetro | Soldadura por agitación de fricción (FSW) | Soldadura de aspiradora | Conclusión térmica de Winshare |
| Costo del equipo | Relativamente bajo (nuestras máquinas CNC con accesorios de cabezal FSW ) | Extremadamente alto (nuestros grandes hornos de vacío son inversiones importantes, a menudo > ϵ 1 Millones) | FSW gana con el costo de inversión inicial. |
| Tiempo de ciclo | Rápido (velocidad de soldadura lineal 0,5-1,5 m/min ) | Lento (ciclos de horno largos, normalmente de 6 a 10 horas por lote) | FSW gana en velocidad y plazo de entrega de piezas individuales. |
| Consumibles | Ninguno (herramienta no consumible) | Alto (metal de aportación para soldadura fuerte, gas inerte para refrigeración) | FSW gana en costes operativos por pieza. |
Conclusión de costos: FSW es generalmente 2 mucho 10 más rentable que la soldadura fuerte para lotes pequeños y medianos debido a una menor inversión inicial y una producción más rápida. Sin embargo, las instalaciones de soldadura fuerte al vacío de Winshare Thermal logran importantes economías de escala en series de producción estandarizadas muy grandes, ya que se pueden apilar y procesar múltiples piezas simultáneamente en un ciclo de horno, lo que hace que el costo por pieza sea altamente competitivo.
En principio, la diferencia fundamental entre FSW y soldadura fuerte al vacío conduce a distintas compensaciones entre rendimiento y confiabilidad, que los ingenieros de Winshare Thermal evalúan cuidadosamente.
Compensaciones entre rendimiento térmico y confiabilidad de Winshare:
| Factor | Soldadura por agitación de fricción (FSW) | Soldadura de aspiradora | Enfoque de aplicación de Winshare Thermal |
| Resistencia térmica de la interfaz | Muy bueno (unión metalúrgica en la costura) | Excelente (unión metalúrgica de superficie completa) | Soldadura fuerte para componentes y microcanales de pico TDP . |
| Integridad estructural (fugas/presión) | La más alta ( 100% libre de fugas, hasta 300 bar ) | Alto (confiable, pero riesgo de porosidad/fallo de soldadura fuerte en uniones demasiado complejas) | FSW para sistemas de alta vibración y alta presión, como paquetes de baterías para vehículos eléctricos . |
| Dureza post-soldadura | Sin caída significativa (Baja HAZ ) | Caída significativa (requiere tratamiento de recalentamiento, lo que añade costo y complejidad) | FSW es mejor para mantener la integridad del material sin posprocesamiento. |
| Flexibilidad de diseño | Inferior (Limitado por el acceso a herramientas y trayectorias de soldadura lineales) | El más alto (permite aletas intrincadas, microcanales y desconcertantes internos complejos) | Soldadura fuerte para optimización térmica personalizada y máxima superficie. |
Decisión de ingeniería en Winshare Thermal: si la aplicación es estructuralmente exigente y requiere alta vibración y resistencia a alta presión (por ejemplo, vehículos eléctricos , aeroespacial), FSW ofrece la mejor garantía estructural . Si la aplicación exige un flujo de calor extremo y microcanales internos complejos donde se prioriza la eficiencia térmica por encima de todo (por ejemplo, procesadores de IA , IGBT), la soldadura fuerte al vacío es la mejor opción..
La decisión de fabricación entre FSW y soldadura al vacío no se trata de identificar una tecnología universalmente superior. Más bien, se trata de la experiencia de Winshare Thermal a la hora de elegir la tecnología óptima adaptada a las limitaciones específicas del producto y a los objetivos de rendimiento.
FSW proporciona una clara ventaja cuando las principales prioridades son Es nuestro proceso estándar de oro para las placas de enfriamiento de baterías la resistencia estructural, la alta confiabilidad en entornos hostiles y la producción rentable de piezas de aluminio de gran tamaño . de vehículos eléctricos .
La soldadura fuerte al vacío es el proceso esencial para maximizar el rendimiento térmico . Destaca en diseño de microcanales, ensamblaje complejo de múltiples componentes y situaciones en las que se requiere la resistencia térmica de interfaz más baja. Es nuestro proceso preferido para placas frías de CPU y GPU de alta gama .
En Winshare Thermal, capacitamos a los ingenieros para que tomen esta decisión crítica en función de cuatro criterios básicos:
Densidad de flujo térmico: (alta densidad para soldadura fuerte para una unión de interfaz superior)
Presión/vibración de trabajo: (alta tensión para FSW para integridad estructural monolítica)
Volumen de producción anual: (alto, estandarizado para soldadura fuerte para eficiencia por lotes; medio/personalizado para FSW para flexibilidad de herramientas)
Material requerido: (Placas grandes de aluminio para FSW ; Cobre/Híbrido/Aletas complejas para soldadura fuerte)
No deje la decisión de su proceso al azar. Consulte con el equipo experimentado de Winshare Thermal. Aprovechamos nuestras capacidades avanzadas de diseño, simulación y DFM (Diseño para la Manufacturabilidad) para garantizar que se seleccione el proceso de fabricación de placas frías más adecuado para su proyecto. Esto garantiza el mayor rendimiento y confiabilidad para su sistema IGBT, ESS o AI, respaldado por nuestra certificación TS16949 y experiencia comprobada.
