En mi trabajo veo una batalla constante contra el calor. La tecnología moderna funciona increíblemente caliente. En el mundo de los coches eléctricos y los enormes centros de datos, deshacerse del calor no es sólo un pequeño detalle. Es una necesidad crítica. Estamos tratando con sistemas que manejan cantidades masivas de energía. Por eso, necesitamos soluciones de refrigeración potentes. Aquí es donde un proceso especial, la soldadura fuerte al vacío , se convierte en un verdadero punto de inflexión.
Recuerdo la primera vez que vi una placa fría compleja para un paquete de baterías de vehículos eléctricos. Tenía docenas de canales diminutos, todos perfectamente sellados. Supe que se hacía mediante soldadura fuerte al vacío. Ese fue el momento en que me di cuenta de que esta tecnología era la clave para resolver algunos de los mayores desafíos térmicos que enfrentamos.
Entonces, ¿qué es la soldadura fuerte al vacío? Es una forma de unir metales en un espacio muy limpio y controlado. Nos ayuda a construir componentes que mueven el calor con una eficiencia asombrosa. Esta guía es mi forma de compartir lo que he aprendido. Le explicaré los beneficios de la soldadura fuerte al vacío. Te explicaré el proceso paso a paso. Y les mostraré dónde se utiliza para crear nuevas tecnologías sorprendentes. Esta guía esencial explora cómo dominar la soldadura fuerte al vacío puede mejorar sus soluciones térmicas, utilizando las mejores prácticas para ofrecer un rendimiento que no puede obtener de otra manera.
Empecemos por lo básico. La soldadura fuerte al vacío es un proceso de unión de alta tecnología. Lo usamos para conectar piezas metálicas. Hacemos esto dentro de un horno especial. Primero, bombeamos todo el aire del horno. Esto crea un vacío. Un vacío es un espacio que contiene casi nada. Este es un paso muy importante.
Dentro del horno calentamos las piezas. También utilizamos un metal de aportación. El metal de aportación tiene un punto de fusión inferior al de las piezas que vamos a unir. Cuando el horno se calienta lo suficiente, el metal de aportación se derrite. Se vuelve líquido. Pero las partes principales, nuestros materiales base, no se funden. Se mantienen sólidos. Luego, el metal de aportación líquido fluye hacia los pequeños espacios entre las piezas. Una vez que se enfría, crea una unión muy fuerte y limpia. Es como usar un pegamento especial para metales de alta resistencia.
Quizás estés familiarizado con otras formas de unir metales. A menudo me preguntan en qué se compara la soldadura fuerte al vacío con ellos. Se diferencia de la soldadura fuerte normal porque no utiliza fundente. El fundente es una pasta química que se utiliza en la soldadura fuerte y tradicional para limpiar las superficies metálicas. En el vacío, no lo necesitamos. La propia aspiradora mantiene las piezas limpias evitando la formación de óxidos. Los óxidos son como el óxido y crean puntos débiles.
Aquí hay una tabla simple para mostrar las diferencias:
Característica | Soldadura de aspiradora | Soldadura tradicional | Soldadura | Soldadura |
Ambiente | Vacío (sin aire) | Aire normal | Aire normal | Aire normal |
¿Se requiere flujo? | No | Sí | A veces (gas protector) | Sí |
Nivel de calor | Alto | Alto | Muy alto | Bajo |
¿El metal base se derrite? | No | No | Sí | No |
Fuerza articular | Acérrimo | Fuerte | Más fuerte (parte del metal base) | Débil |
Limpieza | Muy limpio | Requiere limpieza posterior | Puede ser desordenado | Requiere limpieza posterior |
Entonces, ¿por qué utilizamos esto para los sistemas de refrigeración? Porque crea uniones perfectas. En gestión térmica, construimos cosas como disipadores de calor y placas frías. Estos dispositivos suelen tener canales para que fluya el líquido. Si hay incluso una pequeña fuga, todo el sistema falla. La soldadura fuerte al vacío crea uniones completamente a prueba de fugas.
Los enlaces también son muy fuertes y no tienen huecos ni espacios. Esto es excelente para la transferencia de calor. El calor puede moverse suavemente por la articulación sin atascarse. Esto significa una menor resistencia térmica y un mejor rendimiento de refrigeración.
Tres ideas clave hacen que la soldadura fuerte al vacío funcione tan bien.
● Acción capilar: Esta es la magia que atrae el metal de aportación líquido hacia la junta. Piense en una toalla de papel que toca el agua. El agua parece subir sola por la toalla. Lo mismo sucede aquí. El pequeño espacio controlado entre las piezas metálicas atrae el metal de aportación derretido, llenando todo el espacio por completo.
● Gestión de la presión de vapor: en el vacío, algunos elementos de los metales pueden convertirse en gases a altas temperaturas. Esto se llama vaporización. Por ejemplo, metales como el zinc o el magnesio pueden 'evaporarse' y cubrir el interior del horno. Tenemos que controlar cuidadosamente la temperatura y el nivel de vacío para evitarlo.
● Presión parcial: A veces, para detener la vaporización, dejamos que una pequeña cantidad controlada de un gas neutro, como argón o nitrógeno, regrese al horno. A esto se le llama crear una presión parcial. Aumenta la presión lo suficiente para evitar que los elementos metálicos se conviertan en gas, pero no es suficiente para crear óxidos. Es un delicado acto de equilibrio.
He gestionado muchos proyectos y cuando elegimos un proceso de fabricación, siempre miramos los beneficios. Para la gestión térmica de alta potencia, las ventajas de la soldadura fuerte al vacío son demasiado buenas para ignorarlas. Resuelve tantos problemas a la vez. Analicemos por qué es mi método preferido.
El beneficio número uno es la calidad de la articulación. Como trabajamos en el vacío, no hay oxígeno. La ausencia de oxígeno significa que no se pueden formar óxidos en la superficie del metal mientras está caliente. Los óxidos son débiles e impiden una buena unión. El resultado es una articulación brillante, limpia e increíblemente fuerte. Estos bonos son muy duraderos. Pueden soportar altas temperaturas y estrés durante mucho tiempo sin fallar. Esto es esencial para el sistema de refrigeración de un vehículo eléctrico que debe durar años en carretera.
Imagínese intentar construir un plato frío perfectamente plano. Si el calentamiento es desigual, el metal puede deformarse o torcerse. Un horno de vacío calienta toda la pieza de manera uniforme. Todos los lados del componente alcanzan la misma temperatura al mismo tiempo. Este ciclo controlado de calentamiento y enfriamiento significa muy poca distorsión. Cada pieza que hacemos es casi idéntica a la anterior. Esta consistencia es fundamental para un rendimiento térmico confiable en la producción en masa.
Algunas personas piensan que un proceso de alta tecnología como éste debe ser costoso. Pero suele ser más rentable a largo plazo. Primero, como no utilizamos fundente, eliminamos por completo la necesidad de limpieza posterior a la soldadura. Limpiar los residuos de fundente es un paso complicado, lento y costoso. En segundo lugar, los hornos de vacío suelen ser muy grandes. Esto permite la producción por lotes. Podemos cargar cientos, o incluso miles, de piezas pequeñas en el horno durante un solo ciclo. Esta escalabilidad hace que el coste por pieza sea muy competitivo. Un análisis de ECM Technologies demostró que esto puede reducir los tiempos de ciclo hasta en un 40% para determinadas piezas.
Esta es una gran ventaja para los diseñadores térmicos. En los sistemas de refrigeración, a menudo queremos utilizar diferentes materiales juntos para obtener el mejor rendimiento. Por ejemplo, el cobre es excelente para difundir el calor, mientras que el aluminio es liviano y económico. Unir cobre y aluminio con métodos tradicionales como la soldadura es extremadamente difícil. Pero la soldadura fuerte al vacío lo hace posible. Podemos soldar fácilmente metales diferentes. Esto nos permite diseñar sistemas de refrigeración avanzados que sean a la vez de alto rendimiento y ligeros, lo que es perfecto para industrias como la aeroespacial y la de vehículos eléctricos.
Como ingeniero, también me preocupo por el impacto de mi trabajo en el medio ambiente. El proceso de soldadura fuerte al vacío es muy limpio. Como no contiene fundente, no producimos residuos químicos nocivos que deban ser tratados y eliminados. No libera humos a la atmósfera. Esto lo convierte en un proceso mucho más ecológico y seguro tanto para el medio ambiente como para las personas que trabajan con él.
Estos beneficios se alinean directamente con nuestra forma de operar. En nuestras instalaciones con certificación ISO, combinamos estas ventajas de proceso con nuestras asociaciones de investigación y desarrollo para crear diseños verdaderamente optimizados para nuestros clientes.
El proceso en sí es muy sistemático. Requiere gran cuidado y precisión en cada etapa. A lo largo de los años, he visto que el éxito surge de seguir los pasos a la perfección. Equivocarse en un paso puede arruinar todo el lote. A continuación se muestra un desglose de cómo tomamos piezas en bruto y las convertimos en un componente térmico terminado de alto rendimiento.
Esta es la etapa más crítica. No se puede conseguir una buena soldadura con piezas sucias o con un mal diseño.
● Limpieza: Todas las piezas deben estar perfectamente limpias. Esto significa eliminar todo el aceite, grasa, suciedad y óxidos de las superficies que se unirán. Utilizamos procedimientos especiales de desengrase y limpieza. No puedo enfatizar esto lo suficiente: el 90 % de los problemas de soldadura que he visto se deben a una limpieza deficiente.
● Diseño de juntas: La separación entre las piezas debe ser la correcta. A esto lo llamamos autorización. Para que la acción capilar funcione correctamente, el espacio libre ideal suele estar entre $0,025$ mm y $0,125$ mm . Si es demasiado pequeño, el metal de aportación no podrá entrar. Si es demasiado grande, la fuerza capilar será demasiado débil para llenar la junta por completo.
● Fijación: Las piezas deben mantenerse juntas en la posición correcta durante todo el ciclo de calentamiento y enfriamiento. Utilizamos accesorios fabricados con materiales como grafito o cerámica que pueden soportar altas temperaturas sin deformarse ni reaccionar con las piezas.
Una vez preparadas y montadas las piezas en sus fijaciones, las cargamos en el horno de vacío.
● Colocación del metal de aportación: Colocamos el metal de aportación en la junta. Puede ser un alambre fino, una preforma con una forma personalizada o una pasta. Lo colocamos de manera que cuando se derrita fluya directamente hacia la articulación.
● Carga y bombeo: las piezas ensambladas se cargan en el horno. Sellamos la puerta y ponemos en marcha las bombas de vacío. Bombeamos el aire hasta alcanzar una presión muy baja, normalmente entre $10^{-3}$ y $10^{-5}$ mbar. Esto puede llevar algún tiempo, dependiendo del tamaño del horno y de las piezas internas.
Aquí es donde ocurre la magia. El ordenador del horno controla el ciclo de calentamiento con mucha precisión.
● Ramp-Up: La temperatura aumenta lentamente y por etapas. Esto permite que todo el conjunto se caliente de manera uniforme y evita el choque térmico.
● Remojo: Mantenemos las piezas a una temperatura específica justo por debajo del punto de fusión del metal de aportación. Esto se llama remojo. Garantiza que cada parte del conjunto esté a una temperatura estable y uniforme.
● Soldadura fuerte: Luego elevamos la temperatura justo por encima del punto de fusión del metal de aportación. El metal de aportación se vuelve líquido y es arrastrado hacia las juntas por acción capilar. Lo mantenemos a esta temperatura durante unos minutos para asegurarnos de que el flujo sea completo.
Dentro de un horno de vacío, donde el calor y la presión controlados crean uniones perfectas.
La refrigeración es tan importante como la calefacción.
● Enfriamiento Controlado: Enfriamos las piezas de forma controlada. Enfriarlo demasiado rápido puede crear tensiones internas en el metal, lo que puede provocar grietas o deformaciones. A menudo utilizamos un ventilador y un gas inerte como el nitrógeno para acelerar el enfriamiento de forma controlada una vez que el metal de aportación se ha solidificado.
● Presión parcial opcional: Como se mencionó anteriormente, si soldamos materiales con elementos de alta presión de vapor, podríamos introducir una presión parcial de un gas inerte durante el calentamiento para evitar que se vaporicen.
Una vez finalizado el ciclo y las piezas frías, las descargamos. Salen brillantes y limpios. Pero todavía tenemos que comprobarlos.
● Inspección Visual: Primero miramos las juntas para ver si el metal de aportación ha fluido correctamente.
● Pruebas: Para componentes críticos como placas frías líquidas, realizamos pruebas de fugas. Presurizamos la pieza con helio o aire y utilizamos un detector para encontrar fugas microscópicas. Para algunas aplicaciones, podríamos incluso utilizar la inspección por rayos X para mirar el interior de la junta y asegurarnos de que no tenga huecos.
A continuación se incluyen algunos consejos clave que siempre seguimos, inspirados por líderes de la industria como Lucas-Milhaupt.
Práctica | Por qué es importante | mi consejo |
Compatibilidad de aleaciones | El metal de aportación debe ser químicamente compatible con los metales base. | Siempre revisa la metalurgia. No asuma que un relleno estándar funcionará para una combinación única de materiales base. |
Expansión térmica | Los diferentes metales se expanden a diferentes velocidades cuando se calientan. Esto puede arruinar el espacio libre de las articulaciones. | Diseñe sus accesorios para permitir este movimiento. Para piezas grandes, suele ser necesaria una velocidad de calentamiento más lenta. |
Manejo limpio | Incluso una huella digital puede dejar aceites que arruinan la soldadura. | Manipule siempre las piezas limpias con guantes limpios y sin pelusa. Trátelos como instrumentos quirúrgicos. |
Mantenimiento del horno | Un horno limpio es esencial para un proceso limpio. | Regularmente realizamos ciclos de 'limpieza' en nuestros hornos para quemar cualquier contaminante. Esto garantiza un vacío puro para cada trabajo. |
Entonces, ¿dónde se utiliza toda esta tecnología? Me resulta emocionante ver nuestro trabajo en acción, resolviendo problemas del mundo real en algunas de las industrias más avanzadas. La soldadura fuerte al vacío no es sólo un proceso; es un facilitador de la innovación.
Los vehículos eléctricos son un área enorme para nosotros. La batería es el corazón del automóvil y genera mucho calor, especialmente durante la carga rápida o la conducción de alto rendimiento. Si la batería se calienta demasiado, su vida útil se acorta y su rendimiento disminuye. Utilizamos soldadura fuerte al vacío para construir placas frías de aluminio complejas. Estas placas tienen intrincados canales internos por los que fluye el líquido refrigerante. Nuestro proceso de soldadura fuerte crea una unidad única a prueba de fugas que se asienta directamente contra las celdas de la batería y elimina el calor de manera eficiente. También soldamos componentes de refrigeración para los inversores y controladores que gestionan el flujo de energía desde la batería al motor.
Energía renovable
La transición a la energía verde pasa por la electrónica de potencia. Los inversores que convierten la energía CC de paneles solares o turbinas eólicas en energía CA para la red manejan enormes cargas eléctricas. Se calientan mucho. La confiabilidad es clave aquí; un inversor defectuoso significa pérdida de producción de energía. Construimos disipadores de calor robustos soldados al vacío que pueden soportar estas cargas variables y entornos exteriores hostiles. También proporcionan refrigeración estable para los sistemas de almacenamiento de energía, lo que garantiza que las baterías se puedan cargar y descargar de manera eficiente sin sobrecalentarse.

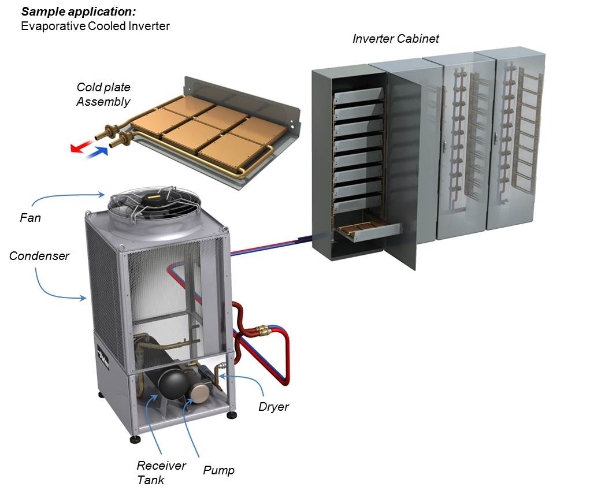

Centros de datos e IA
Estoy seguro de que has oído hablar de la revolución de la IA. Entrenar grandes modelos de IA requiere enormes cantidades de potencia informática. Esto significa racks y racks de servidores funcionando al 100% de su capacidad, generando una increíble cantidad de calor en un espacio muy pequeño. La refrigeración por aire tradicional no puede seguir el ritmo. La industria se está moviendo hacia la refrigeración líquida. Utilizamos soldadura fuerte al vacío para crear los componentes centrales de estos sistemas, como unidades de distribución de refrigerante (CDU) y placas frías de servidor. Estas piezas soldadas permiten la refrigeración líquida directa al chip, que es la única forma de gestionar el calor de la próxima generación de procesadores.

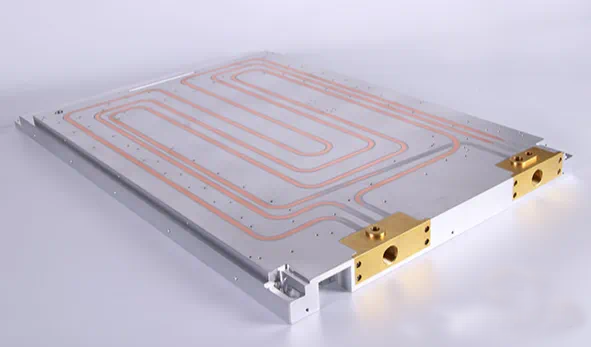

Una placa fría soldada al vacío, esencial para mantener las baterías de los vehículos eléctricos a la temperatura óptima.
Las aplicaciones siguen creciendo. Veo una mayor demanda por parte de la industria aeroespacial de intercambiadores de calor livianos utilizados en la refrigeración de aviónica. En el campo médico, los componentes soldados al vacío se utilizan en máquinas de imágenes y equipos láser que requieren un control preciso de la temperatura. Y con el despliegue de la infraestructura 5G, las potentes antenas y estaciones base también necesitan soluciones de refrigeración avanzadas que nuestra tecnología puede ofrecer. El futuro está lleno de desafíos térmicos y la soldadura fuerte al vacío estará ahí para resolverlos.
Elegir un socio fabricante es una gran decisión. La calidad de su trabajo impacta directamente el rendimiento y la confiabilidad de su producto. Si está considerando la soldadura fuerte al vacío para su proyecto, he aprendido que aquí hay algunas cosas que debe tener en cuenta.
● Experiencia y conocimientos: ¿Tiene el equipo un conocimiento profundo de la metalurgia y la dinámica térmica? La soldadura fuerte no se trata sólo de operar un horno; se trata de la ciencia detrás de esto.
● Certificaciones: busque certificaciones de calidad como ISO 9001 o IATF 16949 para aplicaciones automotrices. Estos muestran que el proveedor tiene procesos sólidos y repetibles.
● Soporte de personalización y diseño: los mejores socios no se limitan a tomar su dibujo y crear una pieza. Ellos trabajan contigo. Deberían poder simular el rendimiento térmico, sugerir mejoras de diseño y ayudarle a optimizar la fabricación. Actúan como una extensión de su equipo de ingeniería.
Estoy orgulloso del equipo que hemos construido aquí. Muchos de mis colegas, incluido yo mismo, tenemos experiencia en las principales empresas mundiales de la industria de la gestión térmica. Combinamos esa experiencia práctica con un fuerte compromiso con la I+D. Nuestra asociación con la Universidad Tecnológica del Sur de China nos permite mantenernos a la vanguardia de nuevos materiales y procesos.
Ofrecemos un servicio completo. Comienza con la simulación y optimización del diseño. Luego pasamos a la creación rápida de prototipos y, finalmente, a la producción en masa. Guiamos a nuestros clientes en cada paso. Queremos ser más que un proveedor; Queremos ser su socio en gestión térmica. Tomamos sus desafíos y los hacemos nuestros.
Hemos cubierto mucho terreno. Comenzamos con los conceptos básicos de la soldadura fuerte al vacío, una forma limpia y potente de unir metales. Exploramos sus beneficios clave: juntas superiores, alta precisión, rentabilidad y versatilidad de materiales. Recorrimos el proceso paso a paso, desde una preparación cuidadosa hasta el control de calidad. Y vimos cómo está habilitando tecnologías críticas en vehículos eléctricos, energías renovables y centros de datos.
Si usted es un ingeniero o un gerente de proyecto que trabaja en un desafío térmico difícil, le invito a que profundice en la soldadura fuerte al vacío. Puede transformar lo que es posible y convertir sus desafíos en oportunidades de innovación. El futuro, especialmente uno sustentable impulsado por energía limpia e informática avanzada, se está calentando. Con las tecnologías adecuadas y los socios adecuados, podemos gestionar ese calor y construir un mundo más fresco.
Si tiene un proyecto en mente o simplemente desea obtener más información, no dude en comunicarse con nosotros en Winshare Thermal. Siempre estamos listos para hablar sobre su próximo gran desafío.
