Tipos de material de interfaz térmica explicados

En los dispositivos electrónicos cada vez más compactos y potentes de hoy, el calor es el enemigo silencioso. Desde el teléfono inteligente en su bolsillo hasta los servidores que alimentan la nube, cada componente electrónico genera calor a medida que funciona. Si no se gestiona de manera efectiva, este calor puede conducir a un rendimiento reducido, inestabilidad, falla prematura e incluso daños permanentes. Aquí es donde intervienen los materiales de la interfaz térmica (TIMS) : los héroes no reconocidos que trabajan diligentemente para disipar el calor y mantener nuestra tecnología funcionando de manera óptima.

Por qué los Tims importan: cerrar la brecha de calor

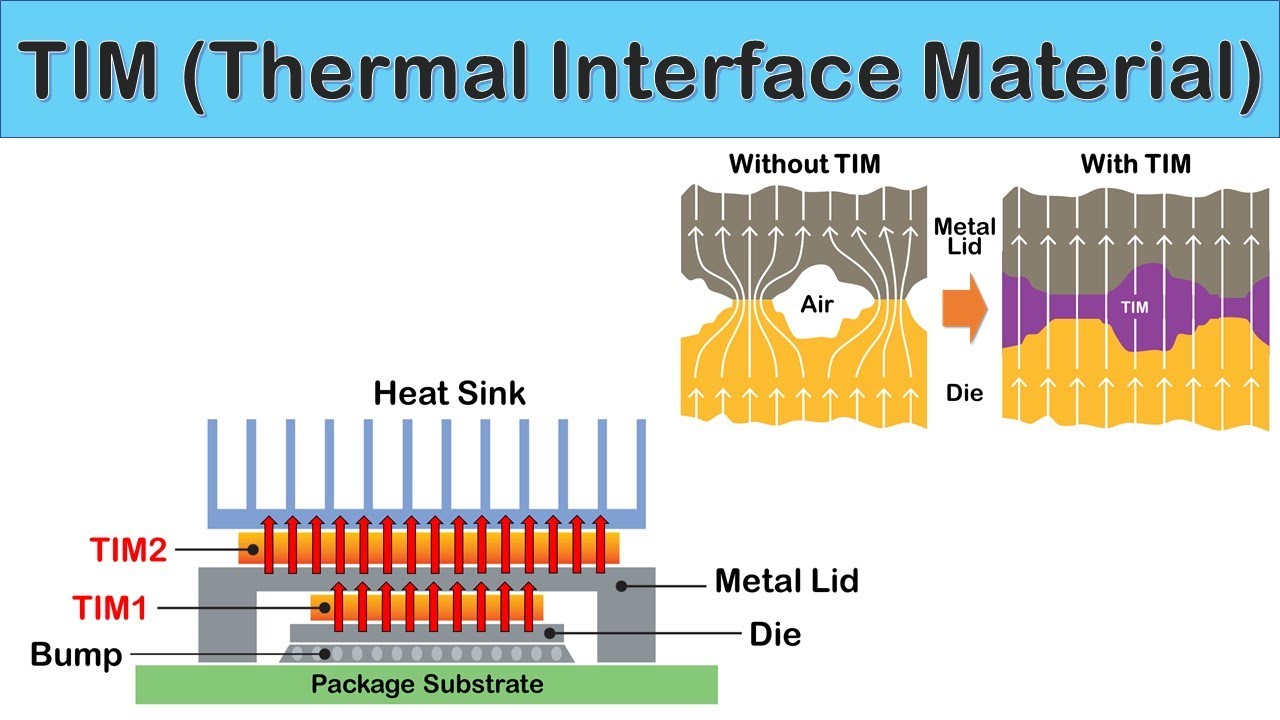

A nivel microscópico, incluso las superficies aparentemente lisas, como la parte superior de una CPU y la base de un disipador de calor, están lejos de ser perfectamente planas. Poseen valles microscópicos y picos. Cuando estas dos superficies se unen, solo una fracción de su área hace un contacto físico real. Los espacios minúsculos restantes se llenan de aire, que es un conductor de calor muy pobre. Este aire atrapado crea una barrera térmica significativa, que impide drásticamente el flujo de calor lejos del componente.

Esta barrera se cuantifica como resistencia al contacto térmico . Los materiales de la interfaz térmica están diseñados específicamente para eliminar o reducir significativamente esta resistencia. Lo logran llenando esos espacios de aire microscópicos, creando una vía continua y altamente conductora para que el calor fluya desde el componente generador de calor a la solución de enfriamiento (como un disipador de calor o una placa fría).

La ciencia de la transferencia de calor: comprensión de la resistencia térmica

Si bien a menudo escuchamos sobre la conductividad térmica de un material (medida en w/mk), lo que indica qué tan bien un material conduce calor, para TIMS, la impedancia térmica (medida en · cm²/w o ° C · in⊃2;/w) a menudo es una métrica más práctica y reveladora. La impedancia térmica considera no solo la conductividad a granel del material, sino también el grosor de la línea de enlace y la calidad de la interfaz que forma. Una línea de enlace más delgada y uniforme con excelente humectación de la superficie dará como resultado una impedancia térmica más baja, incluso si la conductividad térmica a granel del material no es la más alta absoluta. Los TIM funcionan minimizando estas brechas de aire, maximizando el contacto directo y proporcionando una ruta eficiente para que el calor se transfiera.

Explorando los tipos de material de la interfaz térmica

La industria de gestión térmica ofrece una variedad de tipos de TIM, cada uno con sus características únicas, ventajas, desventajas y aplicaciones ideales. Elegir el correcto es crucial para un rendimiento y confiabilidad óptimos.

Grasas térmicas

• Descripción: Estas son pastas viscosas y sin inicio compuestas de una base de silicona o aceite sintético cargado de partículas de relleno térmicamente conductoras (p. Ej., Óxido de zinc, nitruro de aluminio, plata, nitruro de boro).

• Características clave: alta conductividad térmica, excelentes propiedades de humectación, permitiendo líneas de enlace extremadamente delgadas. Permanecen suaves y flexibles.

• Pros: generalmente ofrecen un excelente rendimiento térmico debido a su capacidad para llenar los vacíos microscópicos de manera eficiente; rentable para aplicaciones de alto rendimiento; Fácil de aplicar para los huecos delgados.

• Contras: puede ser desordenado para aplicar; propenso a 'bombeo ' (separación de aceite de rellenos) o secarse durante largos períodos, lo que lleva a la degradación del rendimiento; No es permanente, lo que requiere una reaplicación si se eliminan los componentes.

• Aplicaciones típicas: CPU, GPU, computación de alto rendimiento y electrónica de consumo donde la transferencia térmica máxima es crítica y la reaplicación futura es factible.

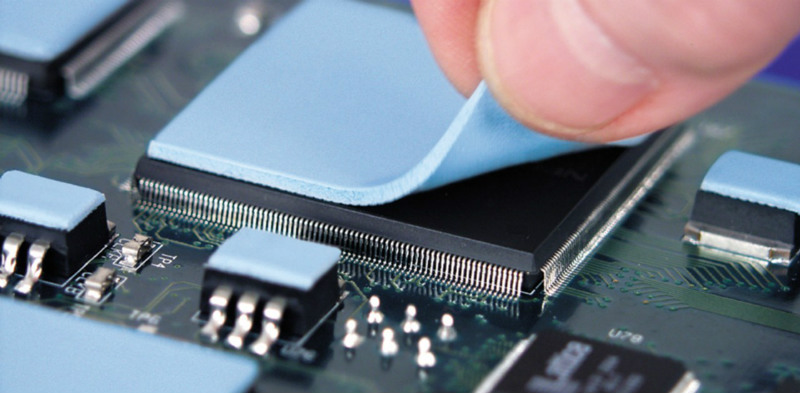

Almohadilla térmica

• Descripción: Hojas preformadas, sólidas pero suaves típicamente hechas de polímeros de silicona o acrílico integrados con rellenos térmicamente conductores. Vienen en varios espesores y durezas.

• Características clave: fácil de manejar, conformes para superficies desiguales, disponibles en variedades aislantes eléctricamente.

• Pros: limpio y fácil de aplicar sin desorden; Ideal para llenar los huecos más grandes y desiguales donde la grasa podría luchar; ofrecer aislamiento eléctrico; Bueno para la fabricación de alto volumen debido a la facilidad de automatización.

• Contras: generalmente tienen una conductividad térmica más baja en comparación con las grasas de alta gama; El rendimiento puede depender en gran medida de la compresión adecuada; Las líneas de enlace más gruesas pueden conducir a una mayor resistencia térmica.

• Aplicaciones típicas: módulos de memoria (RAM), módulos reguladores de voltaje (VRMS), chipsets, SSD y situaciones que requieren aislamiento eléctrico o acomodar irregularidades de superficie significativas.

Geles térmicos

• Descripción: Estos son materiales más suaves y prescindibles que unen la brecha entre las grasas y las almohadillas. Por lo general, son ligeramente reticulados o altamente tixotrópicos, ofreciendo un buen flujo sin ser tan propensos a bombear como grasas tradicionales.

• Características clave: fluible como grasa pero con mejor estabilidad; Bajo módulo, excelente conformabilidad; a menudo no perturbador o ligeramente curado.

• Pros: buena conformidad con geometrías complejas; menos desordenado que la grasa; ofrecer un rendimiento térmico decente; a menudo reponible.

• Contras: puede ser más caro por unidad que los grasas; El rendimiento térmico podría no coincidir con las mejores grasas; todavía susceptible a un acuerdo a largo plazo.

• Aplicaciones típicas: electrónica automotriz, controles industriales, módulos de energía donde la estabilidad y la conformabilidad a largo plazo son clave.

Materiales de cambio de fase (PCM)

• Descripción: Estos materiales son sólidos a temperatura ambiente pero se derriten a una temperatura de funcionamiento específica de ingeniería (típicamente entre 50 ° C y 70 ° C). Al derretirse, se transforman en un líquido de baja viscosidad, mojando efectivamente las superficies de la interfaz.

• Características clave: punto de fusión específico, excelente humectación sobre el cambio de fase, espesor de línea de enlace consistente después del fusión.

• Pros: manejo limpio en forma sólida; lograr una humectación excelente y un grosor de línea de enlace mínimo una vez derretido, lo que lleva a un rendimiento superior; Altamente confiable y consistente en el rendimiento una vez activado.

• Contras: El rendimiento depende de la interfaz que alcanza su punto de fusión; Generalmente mayor costo que las grasas; a menudo diseñado para un solo uso.

• Aplicaciones típicas: fabricación de alto volumen, soluciones previamente aplicadas en disipadores de calor, computación de alto rendimiento y aplicaciones donde el rendimiento consistente en muchas unidades es crítico.

Adhesivos térmicos

• Descripción: Materiales de curado (a menudo epoxies o siliconas) que proporcionan conductividad térmica y un enlace mecánico permanente entre los componentes.

• Características clave: crear un vínculo fuerte y permanente; Disponible en varios tiempos y fortalezas de curado.

• Pros: elimina la necesidad de sujetadores mecánicos (tornillos, abrazaderas); proporciona integridad estructural y amortiguación de vibración; Excelente estabilidad a largo plazo.

• Contras: el enlace permanente hace que el reemplazo o el reemplazo de componentes sea difícil o imposible; generalmente tienen un rendimiento térmico más bajo en comparación con las grasas de alta gama o PCM; requiere tiempo de curado.

• Aplicaciones típicas: conectar disipadores de calor más pequeños a las papas fritas, sensores de unión o asegurar componentes donde se desea una conexión térmica y mecánica permanente.

Tims de metal líquido

• Descripción: aleaciones de metales (más comúnmente a base de galio) que son líquidos a temperatura ambiente.

• Características clave: conductividad térmica excepcionalmente alta, significativamente más alta que cualquier Tim no metálico.

• Pros: rendimiento térmico inigualable, lo que lleva a la resistencia térmica más baja posible entre las superficies.

• Contras: Conductivo eléctrico, que plantea un riesgo de cortocircuito significativo si se derrama; puede ser corrosivo para ciertos metales (especialmente aluminio); difícil de aplicar limpiamente; caro; No es adecuado para superficies verticales debido al flujo.

• Aplicaciones típicas: computación extrema de alto rendimiento (p. Ej., Overclocking de CPU/GPU de entusiasmo), aplicaciones industriales o científicas altamente especializadas donde cada grado de enfriamiento es importante y componentes con placas frías de níquel o cobre.

Tims avanzados

• Descripción: Estos representan la vanguardia de la tecnología Tim, aprovechando la ciencia de los materiales avanzados como las láminas de grafito/grafeno o los Tims de metal sinterizado.

• Características clave: a menudo presentan una excelente conductividad térmica, perfiles muy delgados y propiedades únicas (p. Ej., Conducción anisotrópica en láminas de grafito). Los Tims de metal sinterizado ofrecen interfaces increíblemente delgadas y robustas.

• Pros: un rendimiento extremadamente alto, excelente confiabilidad, se puede adaptar para vías térmicas específicas.

• Contras: a menudo propietarios, más alto costo y puede requerir procesos de solicitud especializados.

• Aplicaciones típicas: electrónica de consumo de alta gama, electrónica de energía avanzada y aplicaciones industriales o aeroespaciales especializadas que empujan los límites de la gestión térmica.

Elegir el Tim correcto

Seleccionar el TIM óptimo no es una decisión única para todos. Requiere una evaluación cuidadosa de varios factores:

• Requisitos de rendimiento térmico: ¿Cuál es la temperatura máxima del componente permitido? ¿Cuánta potencia (calor) debe disiparse? ¿Cuáles son los valores objetivo de resistencia térmica/impedancia?

• El espesor de la línea de enlace y la planitud de la superficie: la brecha entre el componente y el disipador térmico es crítico. Las grasas y los PCM son excelentes para los huecos delgados y planos, mientras que las almohadillas y los geles sobresalen para llenar espacios más grandes o más irregulares.

• Necesidades de aislamiento eléctrico: ¿es aceptable la conductividad eléctrica o se requiere el aislamiento eléctrico entre el componente y el enfriador? Los metales líquidos son conductores, mientras que la mayoría de las almohadillas y muchas grasas/geles están aislando eléctricamente.

• Método de aplicación y proceso de fabricación: ¿Se aplicará el TIM manualmente o mediante dispensación automatizada? ¿Es una producción de alto volumen o una construcción personalizada? Esto afecta el factor de forma (grasa, almohadilla, gel) y las herramientas de aplicación necesarias.

• Entorno operativo y confiabilidad: ¿Cuáles son los rangos de temperatura que experimentará el dispositivo? ¿Hay vibraciones o humedad? ¿Cuánto tiempo debe realizar el Tim de manera confiable sin secarse, bombear o degradarse?

• Costo: Si bien el rendimiento es primordial, la rentabilidad (costo de material más el costo de la aplicación) juega un papel, especialmente en productos de alto volumen.

• Re -trabajo: ¿es posible o necesario eliminar y reemplazar el componente más tarde? Los adhesivos ofrecen bonos permanentes, mientras que las grasas y los geles permiten un reelaboración fácil.

• Compatibilidad del material: asegúrese de que TIM sea químicamente compatible con el envasado de componentes, el material del disipador térmico y cualquier otro material circundante para evitar la corrosión o la degradación.

Las mejores prácticas de Tim Installation

Incluso el mejor Tim puede funcionar mal si no se aplica correctamente. Las prácticas clave incluyen:

• Limpieza de la superficie: siempre asegúrese de que ambas superficies de apareamiento estén completamente limpiadas de polvo, aceites y residuos de Tim antiguos utilizando un disolvente apropiado (como alcohol isopropílico) para maximizar el contacto.

• Técnica de aplicación correcta: siga las instrucciones específicas del fabricante para el tipo TIM elegido. Para las grasas, una capa delgada y uniforme (a menudo un solo punto o línea para CPU) suele ser mejor. Para las almohadillas, asegure una colocación uniforme y una compresión suficiente.

• Presión de montaje óptima: para muchos Tims, especialmente almohadillas y algunas grasas/PCM, lograr la presión de montaje correcta del disipador térmico es crucial para minimizar el grosor de la línea de enlace y garantizar la humectación adecuada.

Conclusión

Los materiales de la interfaz térmica son fundamentales para la gestión térmica efectiva. Son el enlace crucial que permite una transferencia de calor eficiente, salvaguardando los componentes electrónicos de los efectos dañinos del calor excesivo. A medida que los dispositivos electrónicos continúan miniaturizando y exigen mayores densidades de potencia, la innovación y la importancia de los TIM solo crecerán. El 'Best ' Tim siempre depende de la aplicación, un elemento cuidadosamente elegido que equilibra el rendimiento térmico, la confiabilidad, la fabricación y el costo.
