El radiador de CPU, como su nombre indica, es un dispositivo que disipa el calor de la CPU.El procesador de la CPU generará mucho calor cuando esté funcionando.Si este calor no se disipa a tiempo, puede provocar que la CPU se ralentice o incluso que aparezca una pantalla azul de muerte.Si la temperatura es también alto y dura mucho tiempo,entonces la CPU acelerará el envejecimiento o incluso se dañará.Por lo tanto, al ensamblar una computadora, es necesario comprar un radiador de CPU adecuado.
Los radiadores de CPU comunes se pueden clasificar simplemente en dos tipos, a saber, 'refrigeración por aire' y 'refrigeración por agua'.Sus principios de disipación de calor son esencialmente muy similares.Absorben el calor generado por la CPU a través del contacto entre el radiador y la superficie de la CPU, y luego transfieren el calor a través de metal térmicamente conductor (tubos de cobre) o líquido de refrigeración por agua.Finalmente, el calor se disipa fuera del chasis a través del ventilador.
Los radiadores de refrigeración por aire de baja presión se encuentran comúnmente en máquinas completas de marca o en hosts de nivel de entrada.Son de tamaño pequeño, económicos y tienen suficientes capacidades de disipación de calor para procesadores de nivel básico o de gama media.Sin embargo, debido a que el ventilador presiona hacia abajo y sopla hacia la CPU, alterará los conductos de aire dentro de la carcasa y tendrá cierto impacto en la descarga de aire caliente en la carcasa.Por lo tanto, si no se trata de un procesador básico con pantalla central, no se recomienda elegir un radiador de presión descendente.

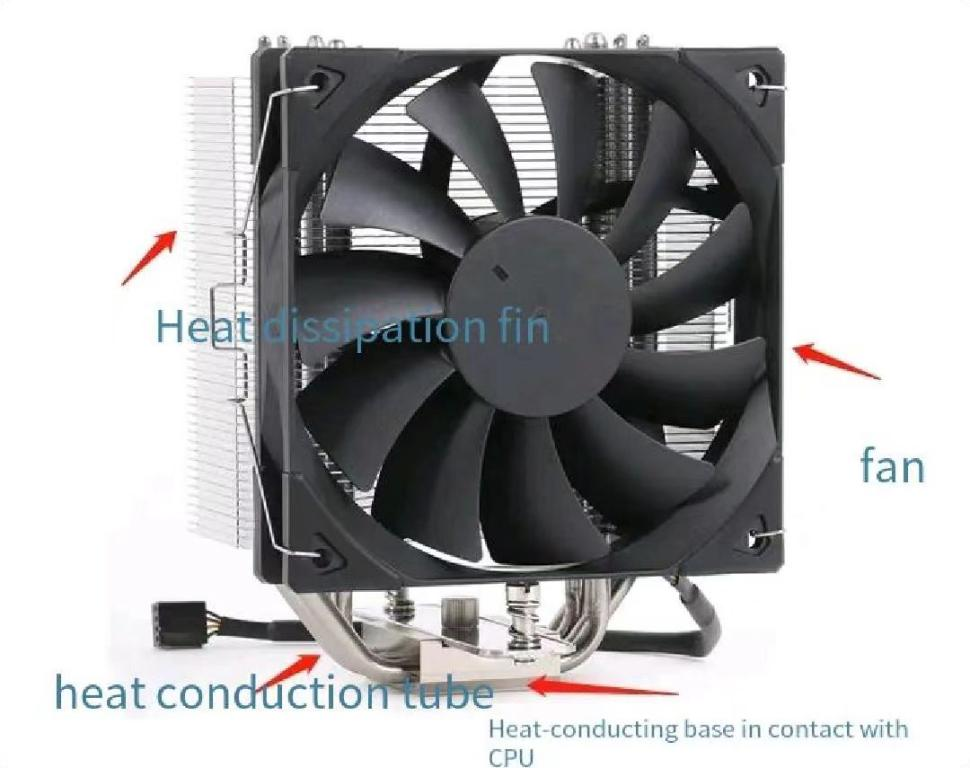

El 'radiador de torre refrigerado por aire' es actualmente el radiador de CPU más utilizado por los usuarios nacionales y extranjeros, principalmente porque es económico, fácil de instalar y tiene buenas capacidades de disipación de calor.La capacidad de disipación de calor de un radiador enfriado por aire que cuesta alrededor de 100RMB Puede suprimir más del 90% de la CPU del mercado (Intel i9 o Ryzen R9 e inferiores).
Radiadores de refrigeración por agua generalmente se usan para CPU emblemáticas o reproductores de overclocking extremo.Debido a que el overclocking aumentará el consumo de energía de la CPU y la generación de calor, se necesita un radiador de refrigeración por agua más potente para reducir la temperatura.En otras palabras, si no es una CPU insignia de alto nivel o estás jugando a un overclocking extremo de la CPU, no es necesario instalar un radiador de refrigeración por agua.En términos generales, los radiadores refrigerados por agua son más caros que los radiadores refrigerados por aire.Sin embargo, no es absoluto.Los radiadores refrigerados por aire también se dividen en gama alta, media y baja.El precio de muchos sistemas de refrigeración por aire de alta gama es más alto que el de la refrigeración por agua normal.Al mismo tiempo, el rendimiento del radiador no es inferior al de la refrigeración por agua normal.Hay cuatro especificaciones comunes de refrigeración por agua, que a menudo se denominan 'refrigeración por agua 120', 'refrigeración por agua 240', 'refrigeración por agua 280' y 'refrigeración por agua 360'.
1.'Refrigeración por agua 120' significa: la longitud del radiador de refrigeración es de 120 mm y hay un ventilador de 120 mm.
2.'Refrigeración por agua 240' significa: la longitud del radiador de refrigeración es de 240 mm y hay dos ventiladores de 120 mm.
3.'Refrigeración por agua 280' significa: la longitud del radiador de refrigeración es de 280 mm y hay dos ventiladores de 140 mm.
4.'360 agua refrigeración'significa: el La longitud del radiador de refrigeración es de 360 mm y hay tres ventiladores de 120 mm.
En términos generales, para radiadores refrigerados por agua de la misma marca y serie, cuanto más largo sea el radiador con Cuantos más ventiladores, mejor será el efecto de disipación del calor.Por lo tanto, en términos de capacidad de disipación de calor: '360 refrigeración por agua' > '280 refrigeración por agua' > '240 refrigeración por agua' > '120 refrigeración por agua'.Comparando los efectos de disipación de calor del enfriamiento por aire y el enfriamiento por agua, el efecto de disipación de calor medido del enfriamiento por agua más débil 'enfriamiento por agua 120' no es tan bueno como el del radiador de enfriamiento por aire convencional de aproximadamente 100RMB, mientras que el enfriamiento por aire superior puede incluso superar al 'enfriamiento por agua 240' o incluso al 'enfriamiento por agua 280'.
Para los fabricantes de productos electrónicos actuales, cada vez es más necesario encontrar el diseño térmico adecuado.Esto se debe a que el uso de disipadores de calor disponibles en el mercado puede no ser suficiente para satisfacer completamente los complejos requisitos térmicos de muchos productos y sistemas que se fabrican actualmente.Afortunadamente, existen muchas soluciones de gestión térmica que se pueden analizar mediante simulación térmica antes de diseñar una disipador de calor personalizado para convertirse en la mejor solución de diseño térmico.
Un problema común al que se enfrentan los fabricantes es encontrar el diseño térmico adecuado para que el calor se transfiera de manera óptima desde el disipador de calor o dentro del disipador de calor.La disipación de calor de la fuente de calor al disipador de calor a menudo obliga a los diseñadores a utilizar disipadores de calor más gruesos y térmicamente conductores, lo que reduce otras características necesarias, como el área de superficie.Para evitar los disipadores de calor y maximizar el área de superficie, algunos diseñadores térmicos utilizan tubos de calor para transferir calor directamente desde la fuente de calor al disipador de calor.Los heatpipes utilizan la vaporización de un líquido para absorber grandes cantidades de calor y transferirlo a otra parte.Se pueden utilizar como componentes externos o internos de un radiador.Proporcionan una importante solución de diseño térmico cuando el espacio es limitado al transferir calor desde una fuente de calor (como la CPU de una computadora portátil) a otro disipador de calor.Como característica interna del disipador de calor, los tubos de calor transfieren calor a las aletas laterales de enfriamiento sin dañar la estructura de las aletas con un área de superficie óptima.Otra necesidad para diseñar con eficiencia térmica es encontrar un buen sistema de ventilación.Para que un disipador de calor funcione correctamente, el ventilador debe disipar el calor del área circundante.Los mejores sistemas de refrigeración utilizan ventiladores más grandes porque proporcionan un volumen de escape proporcional al efecto de refrigeración y reducen el ruido.
Por lo tanto, cuando los fabricantes personalizan los disipadores de calor de la CPU, generalmente realizan experimentos y análisis de simulación térmica para encontrar la solución de diseño de disipación de calor correcta para verificar la viabilidad del diseño y satisfacer las necesidades del cliente.Este proceso durará mucho tiempo y se requieren experimentos continuos para demostrar la viabilidad del plan y finalmente encontrar la solución óptima.
