¿Cómo funcionan los tubos de calor?

Vistas:38     Autor:Editor del sitio     Hora de publicación: 2024-10-10      Origen:Sitio

En el mundo actual impulsado por la tecnología, gestionar el calor de forma eficaz es crucial para el rendimiento y la longevidad de los dispositivos electrónicos y los sistemas de energía renovable. En Winshare Térmica, entendemos los desafíos que enfrentan las industrias en la gestión térmica y estamos comprometidos a brindar soluciones innovadoras. Una de las herramientas más efectivas de nuestro arsenal es el tubo de calor, un dispositivo de gestión térmica pasiva que destaca por transferir calor de manera eficiente. En este artículo, exploraremos cómo funcionan los heatpipes, sus aplicaciones, ventajas y consideraciones de diseño para ayudarle a comprender cómo pueden resolver sus desafíos de gestión térmica.

¿Qué es un tubo de calor?

Un tubo de calor es un sofisticado dispositivo de transferencia térmica diseñado para mover calor de un lugar a otro con una diferencia de temperatura mínima. Consta de un recinto de vacío sellado que contiene un fluido de trabajo, que sufre cambios de fase para transportar calor. Los componentes clave de un tubo de calor incluyen:

· Evaporador: La sección donde el fluido de trabajo absorbe calor y se evapora.

· Condensador: El área donde el vapor libera calor y se condensa nuevamente en líquido.

· Estructura de mecha: Estructura capilar que facilita el retorno del líquido desde el condensador al evaporador.

Este diseño único permite que los heatpipes alcancen una alta conductividad térmica, lo que los hace esenciales en diversas aplicaciones.

El principio de funcionamiento de los tubos de calor

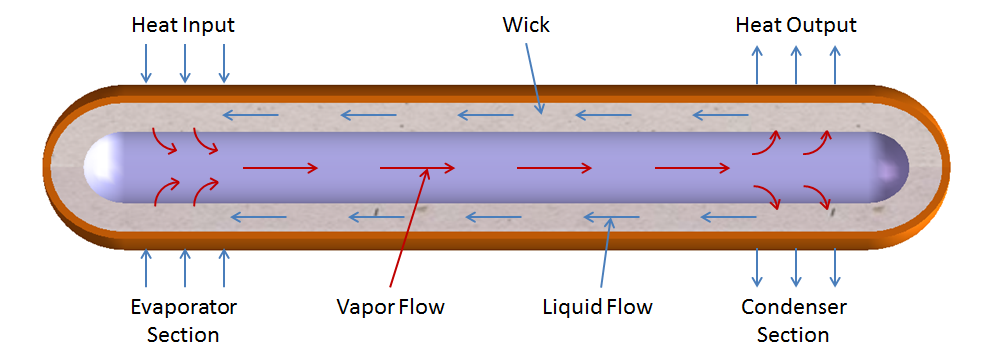

El principio de funcionamiento de los tubos de calor

Mecanismo de cambio de fase

La eficiencia de los heatpipes radica en su capacidad para utilizar cambios de fase. Cuando se aplica calor a la sección del evaporador, el fluido de trabajo se vaporiza, absorbiendo una cantidad significativa de energía en el proceso (calor latente). Luego, este vapor viaja a la sección del condensador, donde libera su energía y se condensa nuevamente en forma líquida. Este ciclo continuo permite una transferencia de calor eficiente a largas distancias con una pérdida mínima de temperatura.

Acción capilar

La acción capilar juega un papel vital para garantizar que el líquido regrese al evaporador. La estructura de mecha dentro del tubo de calor crea una red de pequeños canales que atraen el líquido condensado a través de fuerzas capilares. Este mecanismo es crucial para mantener un funcionamiento continuo, especialmente en aplicaciones donde la orientación puede variar.

Tipos de tubos de calor

Los heatpipes vienen en varias configuraciones adaptadas a aplicaciones específicas:

· Tubos de calor estándar: Comúnmente fabricados de cobre o aluminio, se utilizan ampliamente en la refrigeración de dispositivos electrónicos.

· Tubos de calor de conductancia variable: Adaptan su resistencia térmica en función de las diferencias de temperatura, lo que los hace ideales para aplicaciones con cargas térmicas fluctuantes.

· Tubos de calor de bucle: Con un diseño más complejo, son adecuados para aplicaciones de alta potencia y pueden funcionar eficazmente en entornos de microgravedad.

· Tubos de calor planos frente a cámaras de vapor: Los heatpipes planos están diseñados para espacios compactos, mientras que las cámaras de vapor proporcionan una refrigeración uniforme en superficies más grandes.

Disipador de calor de enfriamiento del disipador de calor del tubo de calor de aluminio

Métricas de rendimiento

Comprender las métricas de rendimiento es esencial al seleccionar un tubo de calor para su aplicación:

· Conductividad térmica: Los heatpipes pueden alcanzar conductividades térmicas varias veces superiores a las de los materiales tradicionales como el cobre o el aluminio.

· Capacidad máxima de carga de energía (Qmax): Factores como el diámetro, la orientación y la estructura de la mecha influyen en el Qmax. Seleccionar el diseño correcto garantiza un rendimiento óptimo.

· Rangos de funcionamiento de temperatura: Los distintos fluidos de trabajo tienen distintos límites de funcionamiento seguro; Comprender estas limitaciones es crucial para una gestión térmica eficaz.

Consideraciones de diseño

Al diseñar o seleccionar un heatpipe, se deben considerar varios factores:

Variaciones de la estructura de la mecha

La estructura de la mecha afecta significativamente el rendimiento. Las opciones incluyen:

· Mechas Sinterizadas: Proporcionan una excelente acción capilar pero pueden tener costos de fabricación más altos.

· Mechas de pantalla: Ofrecen un buen rendimiento a costos más bajos, pero pueden ser menos eficientes a niveles de potencia altos.

· Mechas acanaladas: Ideal para aplicaciones de alta capacidad pero que requieren una fabricación precisa.

Efectos de orientación

Los tubos de calor pueden funcionar eficientemente en varias orientaciones; sin embargo, su rendimiento puede variar según los efectos gravitacionales. Comprender cómo la orientación afecta la operación es crucial para aplicaciones como la aeroespacial o la electrónica portátil.

Compatibilidad de materiales

Seleccionar materiales compatibles tanto para la envoltura como para el fluido de trabajo es vital para evitar reacciones químicas que podrían comprometer el rendimiento. En Winshare Thermal, damos prioridad a la selección de materiales para garantizar la confiabilidad y la longevidad.

Aplicaciones de los tubos de calor

Los tubos de calor encuentran un amplio uso en múltiples industrias:

· Refrigeración electrónica: En la electrónica moderna, como las CPU y las GPU, los tubos de calor son esenciales para disipar el exceso de calor de manera eficiente. Su diseño compacto les permite encajar perfectamente en espacios reducidos manteniendo un alto rendimiento térmico.

· Sistemas de energía renovable: Los tubos de calor desempeñan un papel fundamental en los colectores solares térmicos y los sistemas de almacenamiento de energía al transferir calor de manera eficiente desde los colectores solares a las unidades de almacenamiento o sistemas de conversión.

· Aplicaciones aeroespaciales: En la tecnología aeroespacial, donde los métodos de enfriamiento tradicionales pueden fallar debido a condiciones de gravedad cero, los tubos de calor en bucle garantizan una gestión térmica eficiente de los satélites y los componentes de las naves espaciales.

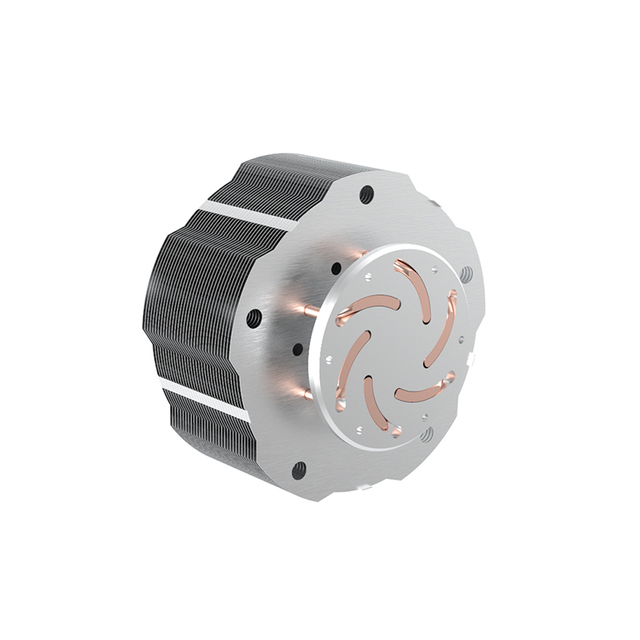

Disipador de calor de tubo de calor

Ventajas de la tecnología Heat Pipe

Los heatpipes ofrecen numerosos beneficios:

· Alta eficiencia: Proporcionan una conductividad térmica superior en comparación con las soluciones de refrigeración tradicionales.

· Diseño liviano: Su naturaleza compacta los hace ideales para aplicaciones donde el espacio y el peso son factores críticos.

· Fiabilidad: Al no tener piezas móviles, los heatpipes requieren un mantenimiento mínimo y tienen una larga vida útil.

Desafíos y limitaciones

A pesar de sus ventajas, existen desafíos asociados con la tecnología de tubos de calor:

· Restricciones de temperatura de funcionamiento: Cada fluido de trabajo tiene límites de temperatura específicos; excederlos puede conducir al fracaso.

· Complejidades de diseño: Las aplicaciones personalizadas pueden requerir diseños complejos que aumentan la complejidad y el costo de fabricación.

Conclusión

Los heatpipes representan una solución revolucionaria para los desafíos modernos de gestión térmica en diversas industrias. Al comprender sus principios de funcionamiento, tipos, métricas de rendimiento y consideraciones de diseño, las empresas pueden aprovechar esta tecnología para mejorar la eficiencia y la confiabilidad. En Winshare Térmica, nos dedicamos a brindar soluciones de gestión térmica de alta calidad adaptadas a sus necesidades. Explore nuestra gama de productos innovadores y permítanos ayudarle a lograr un rendimiento térmico óptimo en sus aplicaciones.
