En el mundo actual de productos electrónicos siempre acelerados, procesadores poderosos y procesos industriales intensivos en energía, la gestión del calor es más crítico que nunca. El sobrecalentamiento puede conducir a un rendimiento reducido, una vida útil más corta e incluso una falla catastrófica. Ingrese la tubería de calor : un dispositivo pasivo notablemente simple pero increíblemente efectivo capaz de transferir cantidades significativas de calor con una caída de temperatura mínima. A diferencia de los conductores sólidos como el cobre o el aluminio que dependen únicamente de la conducción, las tuberías de calor aprovechan la potencia de la transferencia de calor de dos fases, la evaporación y condensación de un fluido de trabajo, para lograr órdenes de conductividades térmicas de magnitud más altas.
Esta guía se sumerge en el mundo de la tecnología de tuberías de calor. Exploraremos el principio de trabajo fundamental, diseccionaremos los diversos tipos diseñados para desafíos específicos, desde enfriar microchips pequeños hasta la gestión del calor en la nave espacial, discuta los materiales involucrados, resaltar las aplicaciones clave y proporcionar información sobre la elección de la tubería de calor adecuada para sus necesidades.
En su núcleo, una estándar tubería de calor (también conocida como tubo de calor de conductancia constante o CCHP) es un sistema cerrado que contiene una pequeña cantidad de líquido de trabajo bajo el vacío. Su operación es un ciclo continuo elegante impulsado puramente por diferencias de temperatura:
Componentes:
Sobre/recipiente sellado: un tubo de aspiradora, típicamente hecho de cobre para enfriamiento electrónica debido a su alta conductividad térmica y compatibilidad con el agua.
Fluid de trabajo: un líquido (como el agua desionizada) elegida para vaporizar a la temperatura de funcionamiento deseada. El vacío reduce significativamente el punto de ebullición del fluido.
Estructura de mecha: un material poroso que recubre las paredes interiores (p. Ej., Polvo de cobre sinterizado, surcos, malla). Esta estructura actúa como una esponja, utilizando acción capilar para transportar el fluido líquido.
El ciclo térmico:
Evaporación: el calor aplicado a un extremo (la sección del evaporador ) hace que el fluido de trabajo dentro de la mecha absorba el calor y vaporice (hervir).
Transporte de vapor: el vapor resultante, que lleva el calor absorbido (como calor latente de vaporización), viaja rápidamente por el núcleo central hueco de la tubería hacia el extremo más frío debido a la diferencia de presión creada por el cambio de fase. Este movimiento es muy rápido y ocurre con una caída de temperatura mínima. Puede existir una sección opcional adiabática entre los extremos calientes y fríos donde no se produce una transferencia de calor significativa.
Condensación: en el extremo más frío (la sección del condensador ), el vapor entra en contacto con la superficie más fría, libera su calor latente al disipador de calor (por ejemplo, aletas de enfriamiento) y se condensa nuevamente en líquido.
Retorno del líquido: el líquido condensado es absorbido por la estructura de mecha, que luego pasivamente 'bombea ' de regreso a la sección del evaporador a través de la acción capilar, lista para repetir el ciclo.
Este ciclo continuo y pasivo permite que la tubería de calor actúe como un térmico 'superconductor, ' moviendo el calor de manera eficiente de la fuente al hundimiento con muy poca diferencia de temperatura a lo largo de su longitud.
Si bien el principio básico sigue siendo similar, la tecnología de tuberías de calor se ha convertido en varias formas especializadas para enfrentar diversos desafíos térmicos. Los diferentes diseños optimizan factores como carga de calor, orientación, distancia de transporte, control de temperatura y geometría. Exploremos los tipos más importantes:
Descripción: El tipo más común y fundamental, que funciona como se describió anteriormente. Confían en la acción capilar de una estructura de mecha para devolver el líquido al evaporador, lo que les permite funcionar en diversas orientaciones, aunque el rendimiento puede variar.
Características clave: conductividad térmica alta efectiva, un costo relativamente bajo, confiable, amplia gama de tamaños disponibles. El rendimiento contra la gravedad depende de la mecha.
Mechas comunes:
Metal de polvo sinterizado: ofrece la mayor presión capilar, excelente para trabajar contra la gravedad o en orientaciones desafiantes.
Ganado: las ranuras axiales mecanizadas en la pared interior ofrecen un buen rendimiento y confiabilidad.
Malla/pantalla: las capas de malla metálica proporcionan acción capilar; A menudo, menor costo y flexible, pero generalmente tienen una presión capilar más baja que las mechas sinterizadas.
Usos: ubicuo en enfriamiento electrónica: CPU, GPU, computadoras portátiles, servidores, iluminación LED, consolas de juegos, electrónica de potencia.
Descripción: Las tuberías de calor esencialmente planas o planas diseñadas principalmente para extender el calor de manera eficiente a través de una superficie en lugar de transportarlo linealmente a distancia.
Características clave: Excelente para reducir 'puntos calientes ' creando una superficie altamente isotérmica, ideal para la interfaz con múltiples o grandes fuentes/fregaderos, se puede hacer muy delgada. Disponible en diseños tradicionales de 2 piezas (a menudo más gruesos, mayor rendimiento) y diseños de 1 pieza de menor costo (formados por un solo tubo, pueden permitir algo de flexión).
Usos: CPU y GPU de alto rendimiento de enfriamiento, módulos de potencia de alta densidad, servidores, consolas de juegos avanzadas, matrices LED, mejorando la eficiencia de la base del disipador de calor.

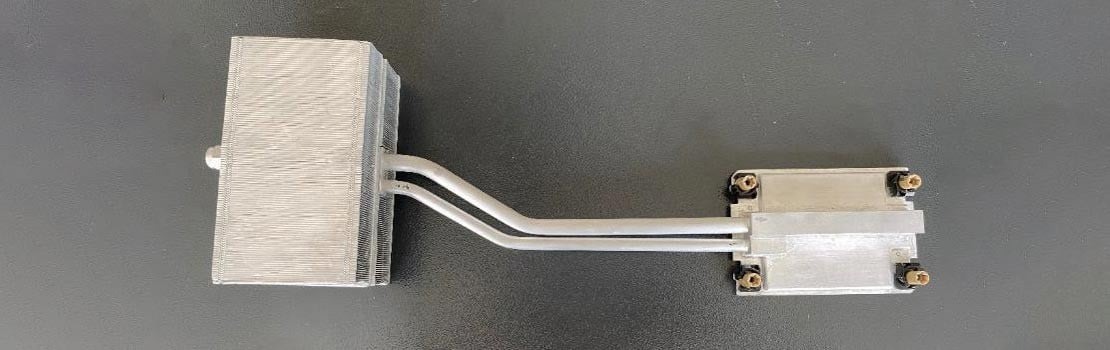

Descripción: Un tipo de tubo de calor que depende principalmente de la gravedad para devolver el líquido condensado a la sección del evaporador. A menudo tienen estructuras simplificadas o no de mecha (por ejemplo, solo paredes internas lisas o acurrucadas).
Características clave: pueden transferir cargas de calor muy altas, capaces de operar a distancias extremadamente largas (decenas de metros), construcción simple y robusta. Dependiente de la orientación de manera crucial: el evaporador debe ubicarse debajo del condensador para el retorno de la gravedad a la función.
Usos: Sistemas de recuperación de calor industrial a gran escala, deshumidificación de HVAC y recuperación de energía, calentadores de agua térmica solar, aplicaciones de energía geotérmica, en cualquier lugar que se asegure la asistencia por gravedad.
Descripción: Diseñado para mantener pasivamente una temperatura del evaporador relativamente constante incluso cuando la carga de calor o la temperatura del disipador de calor fluctúan. Lo logran incorporando un depósito y una cantidad medida con precisión de gas no condensable (NCG, como el nitrógeno o el argón).
Características clave: el NCG se acumula al final del condensador, formando un tapón de gas que bloquea efectivamente una parte del área del condensador. A medida que las condiciones cambian, este tapón de gas se expande o se contrae, ajustando el área de rechazo de calor activo para estabilizar la temperatura del evaporador.
Usos: Crítico para el control térmico de la nave espacial donde las temperaturas externas varían enormemente, estabilizando temperaturas para instrumentos ópticos o electrónicos sensibles, equipos de laboratorio que requieren puntos de temperatura precisos.
Descripción: Sistemas avanzados de dos fases diseñados para transportar altas cargas de calor a largas distancias (varios metros) y potencialmente contra la gravedad. Cuentan con líneas de transporte de líquido y vapor separadas y utilizan una estructura de mecha capilar de alto rendimiento (actuando como una bomba) solo dentro del evaporador.
Características clave: excelente capacidad de transporte de calor a largas distancias, posibilidades de enrutamiento flexibles para las líneas de transporte, capacidad de operar contra la gravedad. CPLS y LHP tienen diferencias de diseño sutiles pero principios operativos similares; Generalmente son más complejos y caros que las tuberías de calor estándar.
Usos: control térmico aeroespacial y satelital, exigentes aplicaciones terrestres que necesitan transporte de calor a larga distancia independientemente de la orientación (por ejemplo, enfriando grandes sistemas distribuidos).
Descripción: Un tipo relativamente más nuevo que consiste en un tubo capilar serpenteante (o canales paralelos) llena parcialmente con fluido de trabajo, típicamente sin una estructura de mecha. La entrada de calor provoca la formación, la expansión y el colapso de las burbujas de vapor, lo que lleva a oscilaciones y pulsaciones de babosas líquidas y tapones de vapor que transfieren efectivamente el calor.
Características clave: la construcción simple (potencialmente sin mechas) puede operar contra la gravedad debido al mecanismo oscilatorio, una dinámica de fluido interna compleja, un costo potencialmente más bajo.
Usos: enfriamiento electrónica (especialmente donde el espacio es ajustado y se necesita rendimiento antigravedad), soluciones compactas de gestión térmica.
Descripción: Diseñado para permitir un flujo de calor significativo en una dirección (hacia adelante) pero un flujo de calor muy bajo en la dirección opuesta (reversa), que actúa como un diodo o interruptor térmico.
Características clave: logrado a través de varios mecanismos como las trampas de líquido (evitando el retorno del líquido si se calienta desde el extremo incorrecto) o trampas de vapor.
Usos: prevenir el flujo de calor inverso (por ejemplo, proteger componentes sensibles de fuentes de calor externos cuando está fuera), manejo térmico de la nave espacial para aislar secciones, aplicaciones de control térmico especializados.
Descripción: Diseñado específicamente para enfriar la maquinaria giratoria. Utilizan la fuerza centrífuga, generada por la rotación misma, para conducir el líquido condensado hacia la sección del evaporador ubicada en la periferia.
Características clave: pueden tener paredes cónicas internamente (más anchas en el condensador) o estructuras de mecha específicas diseñadas para funcionar con fuerzas de rotación.
Usos: eje de motor eléctrico de enfriamiento, componentes giratorios en maquinaria industrial, juntas rotativas de RF de alta frecuencia en telecomunicaciones.
Tuberías de calor flexibles: use fuelles o secciones de tubos flexibles para permitir el enrutamiento alrededor de los obstáculos.
Micro y tuberías de calor en miniatura: versiones escaladas para enfriar componentes o espacios muy pequeños (por ejemplo, en dispositivos móviles compactos).
Tuberías de calor criogénico: utilice fluidos de trabajo como nitrógeno o neón para la transferencia de calor a temperaturas extremadamente bajas (por debajo de -150 ° C).
La elección de los materiales es crítica para el rendimiento de una tubería de calor, el rango de temperatura de funcionamiento y la longevidad. Las consideraciones clave incluyen conductividad térmica, compatibilidad de fluidos, resistencia, peso y costo.
Material sobre:
Cobre: más común para el enfriamiento electrónica (típicamente con agua); Excelente conductividad térmica, fácilmente formada, buena compatibilidad.
Aluminio: peso más ligero, a menudo utilizado con amoníaco para aplicaciones de naves espaciales.
Acero inoxidable: utilizado para temperaturas más altas o con fluidos de trabajo específicos (como metales alcalinos o ciertos fluidos orgánicos) donde el cobre o el aluminio son incompatibles.
Estructura de mecha:
Metal de polvo sinterizado: proporciona una alta presión capilar para la operación antigravedad, pero puede tener menor permeabilidad (resistencia al flujo).
Rangueras: ofrece una presión capilar más baja pero mayor permeabilidad, buen equilibrio para muchas aplicaciones.
Mala/fibra de pantalla: flexible, puede ajustarse a formas, a menudo un costo más bajo, el rendimiento capilar varía con el tamaño de la malla y las capas.
(La elección de mecha afecta significativamente la capacidad de la tubería de calor para operar contra la gravedad y su capacidad máxima de transporte de calor (QMAX)).
Fluid de trabajo: el factor más importante que determina el rango de temperatura de funcionamiento. El fluido debe tener presión de vapor adecuada y propiedades termodinámicas dentro de la ventana de temperatura objetivo. La compatibilidad con la envoltura y el material de mecha es crucial para evitar la corrosión o la generación de gases.
La eficiencia y la versatilidad de las tuberías de calor han llevado a su adopción en numerosos campos:
Enfriamiento electrónica (la aplicación dominante): computadoras portátiles, PC de escritorio (refrigeradores de CPU/GPU), servidores, centros de datos, tarjetas gráficas, iluminación LED, consolas de juegos, fuentes de alimentación. ¿Por qué? Operación pasiva, alta eficiencia en espacios compactos, capacidad de mover el calor de fuentes confinadas a disipadores de calor más grandes.
Aeroespacial y nave espacial: control térmico de satélites, electrónica de enfriamiento e instrumentos al vacío, gestionando variables cargas solares. ¿Por qué? Alta confiabilidad, operación pasiva (no se necesita energía), opciones livianas (aluminio/amoníaco), VCHP para la estabilidad de la temperatura.
Procesos industriales: sistemas de recuperación de calor (por ejemplo, captura de calor de residuos de las pilas de escape), moldes de enfriamiento en inyección de plástico, control de temperatura en procesos químicos, enfriamiento de grandes productos electrónicos de energía. ¿Por qué? Robustez, manejo de alta potencia (especialmente termosifones), confiabilidad.
Sistemas HVAC: mejora de la deshumidificación en aires acondicionados (tuberías de calor envueltas en el aire entrante y recalentamiento de aire saliente), ventiladores de recuperación de energía. ¿Por qué? La transferencia de energía eficiente mejora la eficiencia general del sistema.
Energía renovable: Transferencia de calor de los paneles solares de colección térmica a tanques de almacenamiento de agua. ¿Por qué? Transferencia de calor punto a punto eficiente, a menudo utilizando principios de termosifón.
Dispositivos médicos: regulación de la temperatura en equipos de diagnóstico, sistemas de calentamiento/enfriamiento del paciente. ¿Por qué? Confiabilidad, posibilidades precisas de control de temperatura.
Calibración de temperatura: las tuberías de calor a alta temperatura que usan metales alcalinos proporcionan zonas de temperatura altamente estables y uniformes para sensores de calibración.
Seleccionar la tubería de calor óptima implica considerar múltiples factores de interacción:
¿Cuál es el rango de temperatura de funcionamiento? Esto determina principalmente el fluido de trabajo requerido y, en consecuencia, los materiales de envoltura/mecha compatible.
¿Cuánto calor (Q) debe transferirse? Esto influye en el diámetro, la longitud y el tipo de tubo de calor requeridos (su QMAX o el límite de transporte de calor). Considere las cargas de calor promedio y máxima.
¿Cuál es la densidad de flujo de calor? Las altas concentraciones de calor en el evaporador pueden requerir estructuras de mecha específicas (como sinterizadas) o cámaras de vapor para evitar límites de ebullición.
¿Cuál es la distancia de transporte? ¿Hasta dónde necesita el calor de moverse de una fuente a otro? Las distancias más largas pueden favorecer tuberías estándar, LHP o termosifones.
¿Cuál es la orientación en relación con la gravedad? ¿Funcionará la tubería de calor horizontalmente, verticalmente con la fuente de calor debajo (asistida por gravedad), o verticalmente con la fuente de calor arriba (antigravedad)? Esto es crítico para los termosifones e influye mucho en la selección de mechas para tuberías estándar.
¿Cuáles son las limitaciones geométricas? ¿Hay límites en diámetro, longitud o forma? ¿La tubería necesita ser doblada o aplanada? (Nota: la flexión y el aplanamiento generalmente reducen Qmax).
¿Cuáles son los factores ambientales? ¿Experimentará la vibración, el choque o las posibles temperaturas de congelación (que requieren fluidos específicos o consideraciones de inicio)?
¿Cuál es el presupuesto de costos? Los CCHP y termosifones estándar son generalmente de menor costo que las cámaras de vapor, VCHP o LHP/CPLS.
Responder estas preguntas lo guiará hacia el tipo de tubería de calor más adecuado, el tamaño, el fluido y la combinación de mecha para su desafío de gestión térmica específica.
La tecnología de tuberías de calor continúa evolucionando, impulsadas por las demandas de enfriamiento de sistemas cada vez más potentes y compactos:
Miniaturización: Desarrollo de cámaras de vapor ultra delgadas (<1 mm) y tuberías de micro calor para dispositivos móviles, dispositivos portátiles y electrónica bien embalada.
Mayor flujo de calor: Mejora de las estructuras y diseños de mechas para manejar las crecientes densidades de potencia de los procesadores, láseres y electrónica de potencia modernos.
Materiales avanzados: investigación sobre nuevos fluidos de trabajo, materiales de mecha (p. Ej., Compuestos, grafenos porosos) y materiales de envoltura para rangos de temperatura más amplios o rendimiento mejorado.
Integración: incorporación de tuberías de calor directamente en el embalaje de componentes o las estructuras del sistema (p. Ej., Chasis).
Nuevas aplicaciones: Uso creciente en la gestión térmica de batería de vehículos eléctricos, arquitecturas de enfriamiento de centros de datos avanzados y energía solar concentrada.
Control mejorado: mejoras en la tecnología VCHP para una regulación térmica pasiva aún más precisa.
Desde el teléfono inteligente en su bolsillo hasta satélites que orbitan la Tierra, las tuberías de calor son héroes no reconocidos de la tecnología moderna. Su capacidad de transferir el calor de manera pasiva, eficiente y de manera confiable utilizando el principio elegante del flujo de dos fases los convierte en una herramienta indispensable para los ingenieros térmicos. Con una amplia gama de tipos disponibles, cada uno optimizado para condiciones específicas, y la innovación continua que empuja aún más sus capacidades, las tuberías de calor sin duda seguirán siendo una piedra angular de una gestión térmica efectiva en los años venideros.
A: Sí, absolutamente. Mientras que el cobre sólido es un buen conductor, la conductividad térmica de una tubería de calor efectiva puede ser de 100 a más de 1000 veces más alto durante su longitud. Esto se debe a que se mueve el calor a través del cambio de fase rápido (vaporización/condensación) de su fluido de trabajo, no solo vibración atómica lenta (conducción).
R: No. Las tuberías de calor son dispositivos completamente pasivos. No tienen piezas móviles y no requieren energía externa para operar: el ciclo de transferencia de calor es impulsado únicamente por la diferencia de temperatura entre el evaporador y el condensador. Si se fabrican adecuadamente con materiales compatibles y un sello perfecto, tienen una vida útil extremadamente larga y sin mantenimiento.
A: No, la orientación es importante. Los termosifones se basan estrictamente en la gravedad y solo funcionan si el evaporador está por debajo del condensador. El rendimiento de las tuberías de calor estándar contra la gravedad depende en gran medida de la fuerza capilar de Wick: las mechas sinterizadas proporcionan el mejor rendimiento antigravedad, mientras que las mechas acanaladas o de malla son menos efectivas cuando trabajan contra la gravedad. Las cámaras de vapor generalmente funcionan bien en cualquier orientación debido a su fuerte estructura de mecha.
R: Varios fenómenos físicos pueden limitar la capacidad máxima de transporte de calor de una tubería de calor (QMAX):
Límite capilar: la mecha no puede bombear líquido al evaporador lo suficientemente rápido como para reponer lo que está hirviendo.
Límite de ebullición: el flujo de calor en el evaporador es tan alto que se forman burbujas y bloquean el flujo de líquido dentro de la mecha.
Límite de vapor (límite sónico): el flujo de vapor alcanza la velocidad del sonido, asfixiando una transferencia adicional.
Límite de arrastre: gotas de cizallas de flujo de vapor de alta velocidad del líquido que regresa en la mecha, lo que obstaculiza el flujo de retorno.
R: La flexión generalmente introduce una ligera reducción en QMAX debido al aumento de la longitud del camino de flujo y la posible interrupción del flujo. El aplanamiento de una tubería de calor redondo afecta significativamente el rendimiento, especialmente si se hace en exceso, ya que comprime la mecha y reduce el área de sección transversal disponible para el flujo de líquido y vapor, aumentando las caídas de presión y potencialmente bajando los límites capilar y de vapor. Los fabricantes generalmente proporcionan factores de reducción para tuberías dobladas o aplanadas.
