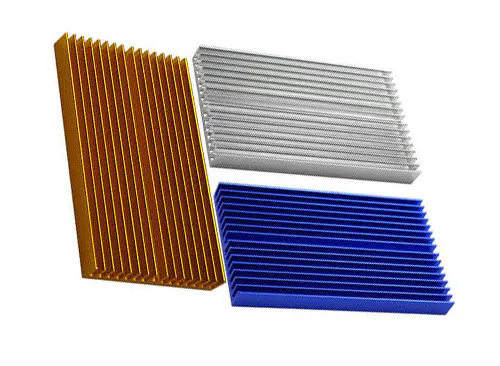

Los disipadores de calor de aluminio anodizado explicaron: beneficios, rendimiento y por qué se usan

En el mundo de la electrónica y la gestión térmica, los disipadores de calor son héroes no reconocidos. Protegen silenciosamente componentes sensibles del sobrecalentamiento, asegurando la confiabilidad y la longevidad. Si bien se pueden usar varios materiales, las aleaciones de aluminio son una opción popular debido a su excelente equilibrio de conductividad térmica, bajo peso, facilidad de fabricación (especialmente extrusión) y rentabilidad.

Sin embargo, el rendimiento y la durabilidad de un disipador térmico de aluminio no solo dependen de su forma y material. El acabado superficial juega un papel fundamental. Uno de los acabados más comunes y beneficiosos es la anodización. Pero, ¿qué es exactamente un disipador de calor de aluminio anodizado y por qué a menudo se prefiere? Vamos a sumergirnos.

1. ¿Qué es anodizante? El proceso de disipadores de calor de aluminio

¿Qué significa que un disipador térmico sea anodizado? En pocas palabras, un disipador de calor anodizado ha sufrido un proceso electroquímico que mejora sus propiedades de la superficie natural. Es crucial comprender que la anodización no es un recubrimiento como pintura o revestimiento en polvo. En cambio, es un proceso de oxidación controlado que convierte la capa más externa del aluminio en sí en óxido de aluminio, lo que hace que esta capa protectora sea significativamente más gruesa, más duradera y más estructurada que la capa delgada y natural de óxido que se forma en aluminio desnudo.

El proceso de anodización generalmente implica varios pasos:

1. Limpieza: el disipador de calor de aluminio se limpia a fondo para eliminar cualquier grasa, aceite o contaminantes.

2. Grabado (opcional): a veces, la parte está grabada (a menudo en una solución de hidróxido de sodio) para crear un acabado mate o eliminar imperfecciones de superficie menores.

3. Baño anodizante: la parte de aluminio limpio se sumerge en una solución electrolítica, más comúnmente ácido sulfúrico.

4. Aplicación de corriente: la parte de aluminio actúa como el ánodo (electrodo positivo) en un circuito eléctrico. Se pasa una corriente continua (DC) a través del baño, lo que hace que los iones de oxígeno del electrolito se unan con átomos de aluminio en la superficie, cultivando la capa de óxido de aluminio. La estructura de esta capa es altamente ordenada y porosa.

5. Coloración (opcional): si bien la pieza aún es porosa, se puede sumergir en colorantes orgánicos o inorgánicos para agregar color (negro, azul, rojo, etc.). El tinte llena los poros microscópicos.

6. Sellado: este paso crítico final cierra los poros de la capa de óxido, generalmente sumergiendo la parte en agua desionizada caliente o sellos químicos específicos. Esto bloquea los tintes y crea una superficie dura, no porgosa y resistente a la corrosión.

Los tipos comunes incluyen anodización tipo II (estándar, a menudo utilizada para fines decorativos y protectores) y anodización de tipo III (improvisación dura), que crea una capa de óxido mucho más gruesa, más densa y más dura para aplicaciones que requieren una resistencia al desgaste superior.

2. ¿Por qué anodizar los disipadores de calor de aluminio? Beneficios clave explorados

La anodización no se hace solo para looks; Proporciona varias ventajas funcionales cruciales para el rendimiento del disipador térmico y la longevidad:

• Resistencia a la corrosión mejorada: la capa de óxido de aluminio sellada es químicamente estable y altamente resistente a la corrosión atmosférica y química, incluida la humedad y el aerosol de sal. Esto extiende significativamente la vida del disipador de calor, especialmente en entornos exigentes. Los acabados anodizados pueden cumplir con estándares estrictos como la prueba de pulverización de sal de ácido acético ISO 9227.

• Durabilidad y resistencia mejorada: el óxido de aluminio es una sustancia muy dura (cerca del zafiro en la escala de Mohs). La anodización crea una capa superficial resistente que resiste los rasguños, las muescas y el uso general mucho mejor que el aluminio desnudo. La anodización de la capa dura tipo III ofrece una resistencia excepcional a la abrasión.

• Mayor aislamiento eléctrico: a diferencia del aluminio desnudo, el óxido de aluminio es un excelente aislante eléctrico. Esto evita los cortocircuitos accidentales entre el disipador térmico y los componentes electrónicos sensibles que podría contactar, mejorando la seguridad y confiabilidad del sistema. El voltaje de desglose depende del grosor y la calidad de la capa anodizada.

• Rendimiento térmico mejorado (a través de la emisividad): si bien exploraremos esto en detalle a continuación, un beneficio importante es que la superficie anodizada irradia calor de manera mucho más efectiva que el aluminio desnudo. Este es un factor clave en el rendimiento de enfriamiento, especialmente bajo convección natural.

• Opciones estéticas y consistencia del color: la naturaleza porosa de la capa de óxido antes del sellado permite teñir en varios colores. El negro es común por razones térmicas y estética, pero se pueden usar otros colores para la marca, identificación o atractivo visual. La anodización proporciona un acabado muy consistente y duradero en comparación con la pintura.

3. ¿El anodizante afecta el rendimiento térmico del disipador térmico? (Conductividad versus emisividad)

Este es quizás el más frecuente, y a veces incomprendido, con los pasos térmicos anodizados. ¿La anodización ayuda o duele el enfriamiento? La respuesta radica en comprender las diferentes formas en que los disipadores de calor disipan el calor y cómo los anodizantes los afecta. La transferencia de calor ocurre a través de tres modos:

1. Conducción: calor que se mueve a través del material sólido (desde la base del componente a través de las aletas del disipador térmico).

2. Convección: calor que se mueve de la superficie del disipador térmico al fluido circundante (generalmente aire).

3. Radiación: calor emitido por la superficie del disipador térmico como ondas electromagnéticas.

Así es como la anodizante impacta cada uno:

• Conducción: el óxido de aluminio tiene una conductividad térmica más baja que el aluminio puro. Sin embargo, la capa anodizada es increíblemente delgada (generalmente varía de 5 a 25 micrómetros para Tipo II, tal vez hasta 50-100 micrómetros para Tipo III). Debido a que es tan delgado, esta capa agrega solo una cantidad muy pequeña de resistencia térmica. Para la mayoría de los diseños de disipadores térmicos, el impacto negativo en la conducción es mínimo y a menudo insignificante.

• Convección: El efecto sobre la transferencia de calor por convectiva generalmente se considera menor. Mientras que algunos argumentan que la textura ligeramente más dura podría mejorar sutilmente la interacción del flujo de aire en la capa límite, la convección es impulsada principalmente por el diseño de aletas del disipador de calor, la orientación y la velocidad del flujo de aire (natural o forzado). La anodización no cambia significativamente el rendimiento convectivo.

• Radiación (emisividad): ¡Esto es clave! La emisividad es una medida de la capacidad de una superficie para emitir energía térmica por radiación. Está clasificado en una escala de 0 a 1. El aluminio desnudo pulido es un radiador muy pobre, con una emisividad de solo alrededor 0.05. Sin embargo, la anodización cambia drásticamente las características de la superficie. El aluminio anodizado tiene una emisividad mucho mayor, típicamente que varía de ~ 0.77 para anodizar claro a ~ 0.85-0.95 o incluso más para los acabados anodizados negros u otros anodizados oscuros.

Impacto general: para las aplicaciones más comunes, especialmente los disipadores de calor pasivos que dependen de la convección natural o en las situaciones de bajo aire , la radiación juega un papel importante en la disipación total de calor (a menudo citado como ~ 30% o más en convección natural a nivel del mar). El aumento masivo en la transferencia de calor radiativo debido a la alta emisividad de la anodización supera con creces la disminución mínima de la transferencia de calor conductiva.

Por lo tanto, en la gran mayoría de los casos, la anodización mejora el rendimiento térmico general de un disipador térmico de aluminio en comparación con uno de aluminio desnudo. El beneficio es menos pronunciado en escenarios de convección forzada de alto aire y flujo forzado donde la convección domina la transferencia de calor, pero incluso entonces, la anodización rara vez dificulta el rendimiento y aún proporciona todos los demás beneficios cruciales (resistencia a la corrosión, durabilidad, etc.). A menudo se prefiere la anodización negra, ya que generalmente ofrece los valores de emisividad más altos, maximizando el enfriamiento radiativo.

4. Anodizados versus disipadores térmicos no anodizados: una comparación directa

5. Anodizante versus otros acabados superficiales (pintura, capa de polvo, película química)

Si bien la anodización es común, existen otros acabados. Así es como se comparan:

• Pintura / revestimiento en polvo: muy desanimado para los disipadores de calor. Estos son recubrimientos relativamente gruesos que actúan como aisladores térmicos significativos, reduciendo drásticamente la capacidad del disipador de calor para disipar el calor. Evítelos si el rendimiento térmico es crítico.

• Recubrimiento de conversión de cromato (Film Chem, alodina, iridita): un proceso químico que crea una capa protectora delgada.

• Pros: buena resistencia a la corrosión, conductora eléctrica (importante para la conexión a tierra/blindaje de EMI), menor costo que la anodización.

• Contras: ofrece menos resistencia al desgaste, menor emisividad que la anodización (no ayuda mucho a la radiación), opciones de color limitadas (típicamente claras o amarillas/oro).

• Cubierto de níquel electroales: un proceso de recubrimiento metálico.

• Pros: excelente corrosión y resistencia al desgaste, superficie eléctricamente conductora y soldable.

• Contras: proceso más complejo/costoso que anodizante, emisividad similar al metal desnudo (radiación deficiente).

• Coating E (recubrimiento electroforético): un proceso de pintura de electro-deposición que resulta en una capa delgada y uniforme.

• Pros: buena cobertura incluso en formas complejas, buena resistencia a la corrosión, más delgada que el recubrimiento en polvo.

• Contras: sigue siendo un recubrimiento orgánico que agrega cierta resistencia térmica (aunque menos que pintura/polvo grueso), típicamente menos duradero que anodizado.

Para los disipadores de calor de uso general donde se necesita un equilibrio de rendimiento térmico, protección y costo, la anodización a menudo proporciona la mejor propuesta de valor general.

6. Consideraciones: colores, costos y aplicaciones

• Elección de color: si bien la anodización negra es estándar para maximizar la radiación de calor, otros colores oscuros (azules oscuros, verduras, rojos) también ofrecen una alta emisividad en comparación con el aluminio desnudo o el anodizado claro. La anodización clara todavía proporciona una emisividad significativamente mejor que el aluminio desnudo y ofrece una excelente protección contra la corrosión. La elección de color a menudo se reduce a equilibrar las necesidades térmicas con requisitos estéticos o de marca.

• Costo: la anodización agrega un costo relativamente pequeño al proceso de fabricación, generalmente considerado bien vale la pena los beneficios en el rendimiento y la longevidad. La anodización de la capa dura tipo III es más costoso que el tipo II estándar debido a los tiempos de procesamiento más largos y un mayor uso de energía.

• Aplicaciones comunes: los disipadores de calor de aluminio anodizados son ubicuos en muchas industrias, incluyendo:

• Consumer Electronics (PC, computadoras portátiles, amplificadores de audio)

• Iluminación LED (los LED de alta potencia generan calor significativo)

• Suministros de alimentación y reguladores de voltaje

• Electrónica automotriz

• Controles industriales y automatización

• Equipo de telecomunicaciones

• Componentes aeroespaciales

7. Conclusión: El valor de los disipadores de calor de aluminio anodizado

La anodización es mucho más que un acabado cosmético para los disipadores de calor de aluminio . Es un tratamiento de superficie funcional que ofrece beneficios tangibles: protección superior contra la corrosión y el desgaste, el valioso aislamiento eléctrico y, de manera crucial, un rendimiento térmico mejorado en la mayoría de las aplicaciones debido a una mejor emisividad de la superficie significativamente mejorada.

Si bien el aluminio desnudo ofrece una conductividad bruta ligeramente mejor, su pobre resistencia al medio ambiente y, lo que es más importante, su incapacidad para irradiar el calor efectivamente lo hace menos adecuado para muchas aplicaciones. Los acabados como pintura o capa de polvo impiden severamente la transferencia de calor. La anodización tiene un equilibrio óptimo, proporcionando una protección esencial al tiempo que contribuye activamente a una mejor disipación de calor a través de la radiación. Por estas razones, el aluminio anodizado sigue siendo el estándar de la industria y una opción altamente efectiva para un manejo térmico confiable.
