Tecnología revolucionaria de tubos de calor: soluciones eficientes de gestión térmica

1. Introducción a los tubos de calor

Tubos de calor son dispositivos pasivos de transferencia de calor que combinan los principios de conductividad térmica y transición de fase para gestionar el calor de manera eficiente. Estos extraordinarios dispositivos han revolucionado la gestión térmica en diversas industrias desde sus inicios a mediados del siglo XX.

Un tubo de calor comprende un tubo sellado que contiene un fluido de trabajo y una estructura de mecha. El principio básico implica la evaporación del fluido de trabajo en la fuente de calor (evaporador) y su condensación en la disipador de calor (condensador), siendo la estructura de mecha la que facilita el retorno del fluido condensado al evaporador mediante acción capilar.

El concepto de tubos de calor fue introducido por primera vez por RS Gaugler en 1942. Aún así, fue en la década de 1960 cuando George Grover en el Laboratorio Nacional de Los Álamos desarrolló y patentó el diseño moderno de tubos de calor, allanando el camino para su aplicación generalizada en la gestión térmica.

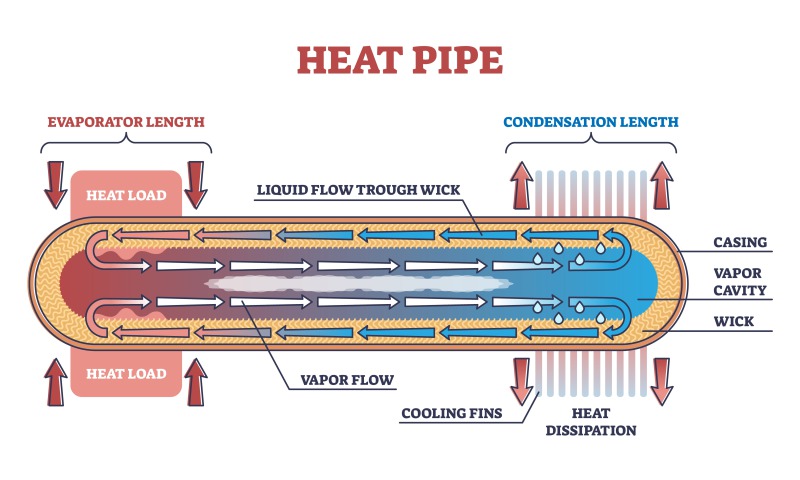

2. Principio de funcionamiento de los tubos de calor

Estructura interna

Un tubo de calor típico consta de tres componentes principales:

· Recipiente: Un tubo sellado, generalmente hecho de cobre, aluminio o acero inoxidable.

· Fluido de trabajo: Un líquido elegido en función del rango de temperatura de funcionamiento.

· Estructura de mecha: Un material poroso que recubre la pared interior del recipiente.

Selección del fluido de trabajo

La elección del fluido de trabajo depende del rango de temperatura de funcionamiento del tubo de calor. Los fluidos de trabajo comunes incluyen:

· Agua (30-200°C)

· Metanol (-40 a 120°C)

· Amoníaco (-60 a 100°C)

· Sodio (600-1200°C)

Proceso de transferencia de calor

La transferencia de calor en un heatpipe se produce mediante los siguientes pasos:

· Evaporación: El calor se absorbe en el evaporador, lo que provoca que el fluido de trabajo se vaporice.

· Flujo de vapor: El vapor viaja a través del núcleo del tubo de calor hasta el condensador.

· Condensación: El vapor libera su calor latente y se condensa nuevamente en líquido en el condensador.

· Retorno de líquido: El líquido condensado regresa al evaporador a través de la estructura de mecha por acción capilar.

Este ciclo continuo permite que los tubos de calor transfieran grandes cantidades de calor con una diferencia de temperatura mínima.

3. Características básicas de los tubos de calor

Los heatpipes poseen varias características únicas que los hacen superiores a los métodos tradicionales de transferencia de calor:

· Alta conductividad térmica: Los heatpipes pueden tener una conductividad térmica efectiva de hasta 1000 veces la del cobre.

· Operación isotérmica: Mantienen temperaturas casi constantes a lo largo de su longitud, lo que los hace ideales para aplicaciones de uniformidad de temperatura.

· Transformación del flujo de calor: Los tubos de calor pueden transformar el flujo de calor de un área pequeña a una más grande o viceversa.

· Efecto de diodo térmico: Algunos tubos de calor pueden transferir calor predominantemente en una dirección, actuando como diodos térmicos.

· Respuesta Rápida: Los heatpipes responden rápidamente a los cambios de temperatura, lo que los hace adecuados para la gestión térmica dinámica.

· Fiabilidad y larga vida útil: Al no tener piezas móviles, los heatpipes son muy fiables y pueden funcionar durante décadas sin mantenimiento.

· Adaptabilidad ambiental: Los tubos de calor se pueden diseñar para funcionar en diversos entornos, incluida la gravedad cero.

4. Tipos y clasificación de tubos de calor.

Los heatpipes se pueden clasificar según varios criterios:

Por temperatura de funcionamiento

· Tubos de calor criogénicos (-271°C a -123°C)

· Heatpipes de baja temperatura (-123°C a 177°C)

· Heatpipes de temperatura media (177°C a 477°C)

· Tuberías de calor de alta temperatura (477°C y más)

Por estructura

· Tubos de calor cilíndricos

· Tubos de calor de placa plana

· Cámaras de vapor

· Tubos de calor de bucle

· Tubos de calor pulsantes

Por principio de funcionamiento

· Tubos de calor convencionales

· termosifones

· Bucles bombeados capilarmente

5. Limitaciones de rendimiento de los tubos de calor

Comprender los límites de rendimiento de los heatpipes es crucial para su diseño y aplicación eficaces:

· Límite capilar: Ocurre cuando la presión capilar en la mecha es insuficiente para devolver el condensado al evaporador.

· Límite de ebullición: Esto sucede cuando un flujo de calor excesivo provoca ebullición en la mecha, interrumpiendo el flujo de líquido.

· Límite sónico: Ocurre en el arranque cuando la velocidad del vapor alcanza la velocidad sónica, lo que limita la transferencia de calor.

· Límite viscoso: Relevante a bajas temperaturas cuando la presión de vapor es insuficiente para superar las fuerzas viscosas.

· Límite de arrastre: Ocurre cuando las altas velocidades del vapor transportan gotas de líquido desde la mecha, lo que reduce el retorno de líquido.

Estos límites determinan la capacidad máxima de transferencia de calor de un tubo de calor en condiciones operativas específicas.

6. Diseño y Fabricación de Heat Pipes

El diseño y la fabricación de heatpipes implican varios pasos críticos para garantizar un rendimiento y una fiabilidad óptimos.

Selección de materiales

La elección de los materiales para el contenedor y la estructura de la mecha es crucial. Los materiales comunes incluyen:

· Recipiente: Cobre, aluminio, acero inoxidable.

· Mecha: Polvo de metal sinterizado, malla de cribado, estructuras ranuradas.

Diseño de estructura de mecha

La estructura de la mecha es vital para devolver el condensado al evaporador. Los diferentes diseños de mechas incluyen:

· Polvo Sinterizado: Ofrece alta presión capilar y buena permeabilidad.

· Malla de pantalla: Proporciona una presión capilar moderada y es más fácil de fabricar.

· Mecha acanalada: Adecuado para aplicaciones que requieren presión capilar de baja a moderada.

Carga de fluido de trabajo

La cantidad de fluido de trabajo cargada en el tubo de calor debe calcularse cuidadosamente para garantizar un funcionamiento eficiente. El fluido debe llenar la estructura de la mecha y proporcionar suficiente líquido para el cambio de fase sin inundar la tubería.

Proceso de fabricación

· Fabricación de contenedores: El contenedor normalmente se fabrica mediante procesos de trefilado o extrusión.

· Inserción de mecha: La estructura de mecha se inserta en el recipiente.

· Caza de focas: El recipiente está sellado por un extremo.

· Evacuación y Llenado: El recipiente se evacua para eliminar el aire y se llena con el fluido de trabajo.

· Sellado Final: El otro extremo del recipiente está sellado para crear un ambiente hermético al vacío.

7. Aplicaciones de los tubos de calor en nuevos campos energéticos

Los heatpipes han encontrado amplias aplicaciones en el nuevo sector energético debido a sus capacidades eficientes de gestión térmica.

Vehículos eléctricos (EV)

· Gestión térmica de la batería: Los tubos de calor ayudan a mantener temperaturas óptimas de la batería, mejorando el rendimiento y la vida útil.

· Enfriamiento de motores: Disipan eficientemente el calor de los motores eléctricos, evitando el sobrecalentamiento y mejorando la eficiencia.

Sistemas de energía renovable

· Inversores Fotovoltaicos: Los tubos de calor gestionan el calor generado por la electrónica de potencia en los inversores, garantizando un funcionamiento fiable.

· Convertidores de energía eólica: Enfrían los convertidores de potencia de las turbinas eólicas, mejorando su eficiencia y longevidad.

Sistemas de almacenamiento de energía

· Almacenamiento de Energía Térmica: Los heatpipes facilitan la transferencia eficiente de calor en los sistemas de almacenamiento de energía térmica, mejorando la densidad de energía y las tasas de descarga.

Electrónica de potencia

· Refrigeración IGBT: Los tubos de calor se utilizan para enfriar transistores bipolares de puerta aislada (IGBT), componentes críticos en la electrónica de potencia, lo que garantiza un funcionamiento estable.

8. Tendencias futuras en la tecnología de tubos de calor

El campo de la tecnología de tubos de calor evoluciona continuamente, con varias tendencias emergentes:

Miniaturización y Heat Pipes ultrafinos

· Microtubos de calor: Diseñado para dispositivos electrónicos compactos, ofrece alta conductividad térmica en un factor de forma pequeño.

· Tubos de calor ultrafinos: Se utilizan en dispositivos electrónicos delgados, como teléfonos inteligentes y tabletas, y brindan una gestión térmica eficiente sin agregar volumen.

Fluidos de trabajo avanzados

· Nanofluidos: Fluidos con nanopartículas suspendidas para mejorar la conductividad térmica y el rendimiento de transferencia de calor.

· Fluidos Orgánicos: Alternativas respetuosas con el medio ambiente a los fluidos de trabajo tradicionales, adecuadas para rangos de temperatura específicos.

Tubos de calor compuestos

· Diseños híbridos: Combinando diferentes estructuras de mecha o integrando tubos de calor con otras tecnologías de enfriamiento para mejorar el rendimiento.

9. Ventajas y desafíos de la tecnología de tubos de calor

Ventajas

· Eficiencia: Alta conductividad térmica y funcionamiento isotérmico.

· Versatilidad: Aplicable en diversas industrias, desde la electrónica hasta las energías renovables.

· Fiabilidad: Larga vida útil con mínimo mantenimiento.

· Adaptabilidad ambiental: Puede operar en condiciones extremas, incluidas aplicaciones espaciales.

Desafíos

· Complejidad del diseño: Requiere diseño y fabricación precisos para lograr un rendimiento óptimo.

· Costo: El costo inicial puede ser mayor en comparación con los métodos de enfriamiento tradicionales.

· Límites de rendimiento: Comprender y mitigar los límites de rendimiento es crucial para una aplicación eficaz.

10. Conclusión

Tecnología de tubos de calor representa un avance revolucionario en soluciones de gestión térmica, ofreciendo eficiencia y versatilidad incomparables. Al comprender los principios de funcionamiento, las características y las aplicaciones de los heatpipes, las industrias pueden aprovechar su potencial para mejorar el rendimiento y la confiabilidad.

Como líder en soluciones de gestión térmica, Winshare tecnología térmica Co., Ltd. continúa innovando y superando los límites de la tecnología de tubos de calor. Al invertir en investigación y desarrollo y colaborar con instituciones académicas, Winshare Thermal está preparada para liderar el camino en el futuro de la gestión térmica.
