La gestión térmica eficaz se vuelve crucial a medida que la tecnología LED avanza y se vuelve cada vez más frecuente en diversas aplicaciones. Una gestión térmica adecuada mejora el rendimiento del LED y extiende significativamente su vida útil. Esta guía explora disipador de calor LED Conceptos básicos de diseño y gestión térmica, que ofrecen información y consejos prácticos para optimizar sus proyectos LED.
Los LED generan calor como subproducto de su funcionamiento. Este calor, si no se gestiona adecuadamente, puede provocar una disminución del rendimiento y una reducción de la vida útil. Comprender las fuentes de calor de los LED es el primer paso hacia una gestión térmica eficaz.
La temperatura de la unión donde el chip LED se encuentra con el sustrato es fundamental para el rendimiento del LED. Las altas temperaturas de unión pueden reducir la salida de luz, el cambio de color y el envejecimiento acelerado. Mantener la temperatura de la unión dentro de límites seguros es esencial para el funcionamiento óptimo del LED.

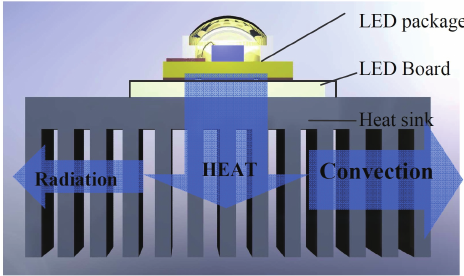

La ruta térmica describe el viaje del calor desde el chip LED a través de varias capas (sustrato, disipador de calor y materiales de interfaz térmica) hasta el ambiente. Cada componente en este camino desempeña un papel en la disipación del calor y garantizar que el LED permanezca dentro de temperaturas de funcionamiento seguras.
1. Disipadores de calor de aluminio fundido a presión: Son rentables y adecuados para muchas aplicaciones LED.
2. Disipadores de calor de aluminio extruido: Conocidos por su flexibilidad en el diseño y alta conductividad térmica.
3. Disipadores de calor de aluminio forjado en frío: Ofrecen un rendimiento térmico superior debido a su estructura densa y su superficie mejorada.
· Material: El aluminio y el cobre se utilizan habitualmente debido a su excelente conductividad térmica.
· Área de superficie: El aumento de la superficie mejora la disipación del calor.
· Diseño de aleta: La forma y disposición de las aletas afectan el flujo de aire y la eficiencia de enfriamiento.
· Enfriamiento pasivo: Se basa en la convección y la radiación naturales. Ideal para LED de potencia baja a moderada.
· El enfriamiento activo implica el uso ventiladores u otros medios mecánicos para mejorar la disipación del calor. Es adecuado para aplicaciones LED de alta potencia.
El espaciado y la disposición adecuados de los LED en el disipador de calor garantizan una distribución uniforme del calor y evitan puntos calientes que pueden degradar el rendimiento de los LED.
La geometría del disipador de calor, incluida la altura, el grosor y el espaciado de las aletas, afecta directamente su rendimiento térmico. Las geometrías optimizadas pueden mejorar significativamente la eficiencia de la refrigeración.
Los diseños innovadores, como los disipadores de calor ramificados y las estructuras biomiméticas, imitan los mecanismos naturales de disipación de calor. Estos diseños pueden ofrecer una gestión térmica superior a la vez que son compactos y livianos.
Las simulaciones de dinámica de fluidos computacional (CFD) y el modelado térmico son esenciales para diseñar disipadores de calor eficientes. Permiten analizar el flujo de calor y la distribución de la temperatura, lo que lleva a diseños optimizados antes de que se fabriquen los prototipos físicos.
Los TIM llenan los espacios microscópicos entre el LED y el disipador de calor, mejorando la conductividad térmica y reduciendo la resistencia térmica.
· Grasa Térmica: Proporciona una excelente conductividad térmica y es fácil de aplicar.
· Almohadillas térmicas: Conveniente para aplicaciones a gran escala y proporciona un rendimiento térmico constante.
· Materiales de cambio de fase: Ofrecen una conductividad térmica superior al cambiar de estado a temperaturas específicas.
La elección del TIM adecuado depende de los requisitos específicos de su aplicación LED, incluida la densidad de potencia, el entorno operativo y las consideraciones de costos.
Los tubos de calor y las cámaras de vapor transfieren calor de manera eficiente desde el LED al disipador de calor, lo que proporciona una gestión térmica superior para los LED de alta potencia.
La refrigeración líquida implica hacer circular un refrigerante a través del disipador de calor, lo que ofrece una excelente disipación de calor para LED de alta potencia.
Los refrigeradores termoeléctricos utilizan el efecto Peltier para transferir calor lejos del LED, proporcionando un control preciso de la temperatura en aplicaciones exigentes.
A medida que los diseños LED se vuelven más compactos, gestionar el calor de forma eficaz en un espacio limitado se convierte en un desafío importante.
Los LED de densidad de alta potencia generan más calor, lo que requiere soluciones de refrigeración avanzadas y diseños de disipadores de calor eficientes.
La gestión térmica eficaz debe equilibrar el rendimiento con las consideraciones estéticas y de costo, garantizando que el diseño del disipador de calor cumpla con todos los requisitos funcionales y visuales.
Materiales innovadores como el grafeno y los nanotubos de carbono ofrecen una conductividad térmica excepcional y están destinados a revolucionar el diseño de disipadores de calor.
Los sistemas inteligentes que ajustan dinámicamente la refrigeración basándose en datos de temperatura en tiempo real son cada vez más populares.
Los PCM absorben y liberan calor a temperaturas específicas, lo que proporciona una gestión térmica eficiente para los LED.
Los cálculos precisos garantizan que el disipador de calor sea demasiado grande o demasiado pequeño, lo que optimiza el rendimiento y el costo.
La elección entre convección natural y forzada depende de los requisitos de energía y las condiciones ambientales de su aplicación LED.
La instalación adecuada y el mantenimiento regular garantizan que el disipador de calor funcione eficazmente durante la vida útil del LED.
La gestión térmica adecuada es crucial para maximizar el rendimiento y la longevidad del LED. Invertir en soluciones de disipadores de calor de calidad, aprovechar materiales y diseños avanzados y mantenerse al tanto de las tendencias futuras garantizará que sus proyectos LED alcancen su máximo potencial. Explore nuestra gama de disipadores de calor y soluciones de refrigeración para encontrar el perfecto.
