La búsqueda implacable de un mayor rendimiento en dispositivos electrónicos, especialmente en áreas como la IA, los juegos y los centros de datos, ha llevado las densidades de potencia a niveles sin precedentes. Esta concentración de calor en huellas cada vez mayores plantea un desafío formidable para las soluciones tradicionales de gestión térmica. Si bien las cámaras de vapor convencionales (VC) han demostrado ser altamente efectivas para la propagación del calor plano, la complejidad de los chips apilados 3D modernos y las intrincadas arquitecturas del sistema exigen enfoques aún más sofisticados. Esto ha llevado a la aparición de soluciones térmicas VC 3D , que van más allá de la propagación de calor plana para abordar la transferencia de calor en múltiples dimensiones, ofreciendo capacidades de enfriamiento mejoradas para las aplicaciones más exigentes.
Las soluciones térmicas de VC 3D son dispositivos avanzados de transmisión de calor y transporte que integran la tecnología de la cámara de vapor con estructuras tridimensionales, como tuberías de calor o geometrías internas complejas, para mover y disipar eficientemente el calor en múltiples direcciones, abordando específicamente los desafíos de los componentes electrónicos verticalmente integrados y densamente empacados. Estas soluciones se están convirtiendo en facilitadores críticos para la computación de próxima generación, proporcionando un rendimiento térmico superior donde las cámaras de vapor planas tradicionales pueden quedarse cortas.
Este artículo profundizará en la definición y los principios de trabajo de las soluciones térmicas de VC 3D, explorará sus ventajas sobre las cámaras de vapor convencionales, discutirá sus aplicaciones principales, examinan las complejidades de fabricación involucradas y considere la perspectiva futura de esta tecnología de vanguardia.
¿Cuáles son las ventajas clave de las soluciones térmicas 3D VC?
¿Dónde se aplican principalmente las soluciones térmicas VC 3D?
¿Cuáles son los desafíos de fabricación para soluciones térmicas de VC 3D?
¿Cuál es la perspectiva futura para las soluciones térmicas de VC 3D?

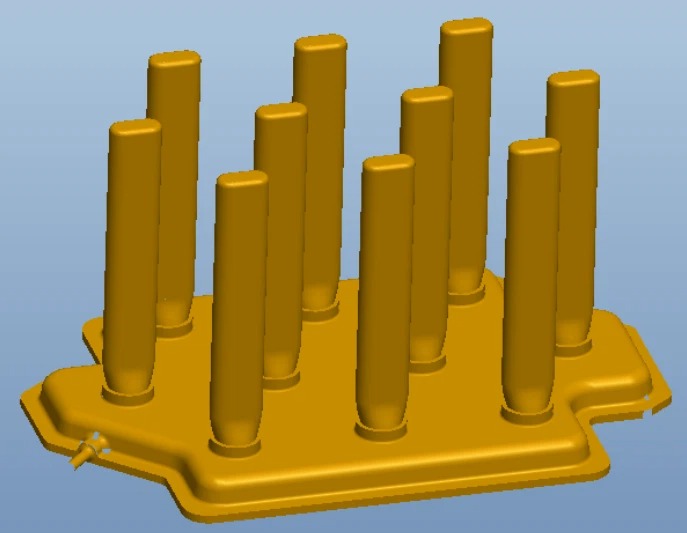

Una solución térmica 3D VC se refiere a un dispositivo de gestión térmica avanzada que aprovecha los principios de una cámara de vapor, pero está diseñada con una estructura interna tridimensional, a menudo integrando tuberías de calor o geometrías complejas, para facilitar la propagación y el transporte de calor a través de múltiples planos. A diferencia de las cámaras de vapor planas convencionales que extienden principalmente el calor en una superficie 2D, los VC 3D están diseñados para gestionar el calor de manera más efectiva dentro de las intrincadas pilas de chips 3D o los diseños del sistema. Básicamente crean un espacio de vapor más grande e interconectado que permite que el calor se mueva más libremente no solo a través de un plano plano sino también verticalmente o alrededor de formas complejas.
Las soluciones térmicas 3D VC funcionan extendiendo los principios de cambio de fase bien establecidos de las cámaras de vapor 2D a un espacio tridimensional, utilizando una cavidad interna y estructuras de mecha interconectadas para transportar el calor de manera eficiente a través de la evaporación y la condensación. Cuando se aplica el calor a cualquier parte del VC 3D (la sección del evaporador), el fluido de trabajo dentro hierve y se convierte en vapor, absorbiendo el calor latente. Este vapor se expande y viaja rápidamente a través de los canales de vapor interconectados a secciones más frías (secciones de condensador), donde se condensa en líquido, liberando su calor. El líquido luego regresa al evaporador a través de la acción capilar a través de una estructura de mecha integrada que recubre las superficies internas, completando un ciclo continuo e independiente de la gravedad. El aspecto '3d ' generalmente implica:
Tuberías/canales de calor integrados: en lugar de solo una placa plana, un VC 3D podría tener tuberías de calor integradas o canales internos esculpidos que se extienden verticalmente o se forman para que se ajusten alrededor de otros componentes, llevando efectivamente la acción de cámara de vapor altamente eficiente a diferentes niveles o superficies complejas.
Formas conformes: pueden diseñarse para ajustarse a superficies no planares o incluyen pedestales y separadores que se comuniquen directamente con puntos calientes específicos en paquetes 3D apilados.
Espacio de vapor expandido: la cavidad interna a menudo se maximiza e interconecta para permitir el flujo de vapor sin restricciones, incluso en múltiples planos o alrededor de obstrucciones internas. Esto optimiza la conductividad térmica de toda la estructura.
Las ventajas clave de las soluciones térmicas de VC 3D incluyen sus capacidades superiores de propagación de calor y transporte en geometrías complejas, lo que permite un enfriamiento eficiente para dispositivos de alta potencia y altamente integrados donde las soluciones 2D tradicionales se quedan cortas. Ofrecen ganancias de rendimiento significativas para la electrónica moderna.
La propagación y el transporte de calor 3D mejorado: a diferencia de los VC tradicionales que sobresalen en la propagación 2D, los VC 3D pueden extender efectivamente el calor a través de superficies complejas y también transportarlo verticalmente o alrededor de intrincados diseños de componentes. Esto es crucial para enfriar chips apilados en 3D (por ejemplo, aquellos con memoria HBM) o componentes densamente empaquetados en una PCB.
Manejo de flujo de calor más alto: al maximizar el área de superficie efectiva para el cambio de fase y proporcionar vapor sin obstáculos, los VC 3D pueden administrar densidades de flujo de calor extremadamente altas (w/cm²) de puntos calientes muy pequeños e intensos, a menudo superando las capacidades de los VC estándar. Algunos VC 3D avanzados pueden manejar más de 1000W con flujos que se acercan a 500 w/cm².
Uniformidad de temperatura mejorada (isotermalidad): la naturaleza rápida y volumétrica de la transferencia de calor dentro de un VC 3D garantiza una distribución de temperatura más uniforme en el componente enfriado y todo el conjunto del disipador de calor. Esto minimiza los puntos calientes, reduce el estrés térmico y extiende la vida útil del componente.
Enfriamiento compacto de alto rendimiento: los VC 3D permiten potentes soluciones de enfriamiento dentro de restricciones espaciales muy ajustadas. Su capacidad para ajustarse a formas complejas e integrar vías de enfriamiento directamente en la arquitectura del sistema los hace ideales para computadoras portátiles de juego delgadas, servidores compactos y aceleradores de IA.
Resistencia térmica reducida: al extender el calor de la fuente y proporcionar vías eficientes al condensador, los VC 3D reducen significativamente la resistencia térmica general del conjunto de enfriamiento, lo que lleva a temperaturas de funcionamiento de componentes más bajas.
Las soluciones térmicas de VC 3D se aplican principalmente en dispositivos y sistemas electrónicos de alto rendimiento que generan calor sustancial en configuraciones complejas o densamente empaquetadas, donde los métodos de enfriamiento 2D tradicionales son insuficientes. Su capacidad para manejar un alto flujo de calor y manejar el calor en tres dimensiones los hace indispensables.
Las áreas clave de la aplicación incluyen:
Computación de alto rendimiento (HPC) y centros de datos:
Aceleradores de IA (GPU, TPU, OAMS): los chips de IA modernos generan un calor inmenso en paquetes compactos, a menudo con memoria apilada en 3D. Los VC 3D son cruciales para mantener sus temperaturas de funcionamiento y prevenir el acelerador.
Servidores: se usa en bastidores de servidores de alta densidad (p. Ej., Servidores 1U/2U) para enfriar las potentes CPU y GPU, particularmente aquellos con alta TDP (potencia de diseño térmico) superiores a 500W.
Las computadoras portátiles y estaciones de trabajo de los juegos: las computadoras portátiles de los juegos ultra pero poderosas requieren un enfriamiento agresivo para sus CPU y GPU de alta gama. Los VC 3D permiten una disipación de calor efectiva dentro de la altura Z limitada.
Infraestructura de telecomunicaciones:
Estaciones base y estaciones de repetidores: los componentes en estos sistemas pueden operar en entornos exigentes y generar calor significativo, lo que requiere soluciones térmicas robustas como VC 3D para garantizar la confiabilidad.
Electrónica industrial de alta potencia: los dispositivos con módulos de potencia compactos o los sistemas de control densamente empaquetados se benefician de las capacidades mejoradas de propagación de calor de VCS 3D.
Electrónica automotriz (emergente): a medida que los vehículos eléctricos y los sistemas de conducción autónomos se vuelven más sofisticados, la electrónica de energía y las unidades de procesamiento de IA requieren soluciones térmicas avanzadas, lo que hace que los VC en 3D sean un candidato potencial.
La fabricación de soluciones térmicas 3D VC presenta desafíos significativos debido a la complejidad de sus geometrías internas, la precisión requerida para las estructuras de mecha y la necesidad de sellado de vacío robusto sobre formas intrincadas. Estos factores contribuyen a mayores costos de producción y un control de calidad más exigente.
Geometría interna compleja: a diferencia de los VC 2D planos, los VC 3D requieren una fabricación precisa de canales internos, pedestales o estructuras integradas de tuberías de calor. Esto a menudo implica técnicas avanzadas de estampado, flexión y unión para cobre o aluminio.
Integración de la estructura de mecha: garantizar estructuras de mecha uniformes y robustas (por ejemplo, polvo de cobre sinterizado, malla) a lo largo de una cavidad interna 3D compleja es desafiante. La mecha debe mantener una acción capilar constante en varias orientaciones y ángulos para devolver efectivamente el fluido condensado al evaporador.
Sellado hermético: lograr un sello perfectamente hermético (hermético) para una cámara de vacío sobre una estructura tridimensional, a menudo múltiple, es extremadamente difícil. Cualquier pequeña fuga compromete el rendimiento. Se emplean técnicas avanzadas de soldadura, soldadura o unión de difusión.
Carga de líquido de trabajo: cargar con precisión la cantidad óptima de líquido de trabajo (p. Ej., Agua desionizada) en la compleja cavidad de vacío 3D sin dejar gases no condensables es un paso crítico y preciso.
Selección y compatibilidad del material: garantizar la compatibilidad a largo plazo entre el fluido de trabajo, el material de mecha y el material de carcasa interna en un amplio rango de temperatura de funcionamiento es crucial para evitar la corrosión o la degradación.
Control de calidad y pruebas: verificar la integridad y el rendimiento de los VC 3D requiere métodos de prueba sofisticados, incluidas la detección de fugas de vacío, las pruebas de rendimiento térmico en diversas orientaciones y potencialmente escaneo de rayos X o tomografía computarizada para la verificación de la estructura interna.
Costo de producción: los materiales especializados, los procesos de fabricación complejos y el riguroso control de calidad contribuyen a un costo unitario significativamente mayor en comparación con las tuberías de calor tradicionales o las cámaras de vapor 2D.
Las soluciones de VC 3D representan una evolución, que ofrece una extensión de calor superior y transporte en geometrías complejas en comparación con las cámaras de vapor 2D tradicionales y las tuberías de calor, que generalmente están optimizadas para la propagación plana o el transporte lineal, respectivamente. Piden una brecha de rendimiento para exigir desafíos térmicos multidimensionales.
Aquí hay una descripción comparativa:
La perspectiva futura para las soluciones térmicas de VC 3D es extremadamente prometedora, impulsada por el incesante aumento de las densidades de potencia de los chips de IA y otros semiconductores de alto rendimiento, lo que requiere una gestión térmica avanzada en paquetes 3D complejos. A medida que las soluciones planas tradicionales alcanzan sus límites, los VC 3D están listos para convertirse en un estándar para el enfriamiento de vanguardia.
Las tendencias clave que dan forma a su futuro incluyen:
Integración con envasado avanzado: a medida que el apilamiento de chips 2.5D y 3D se vuelve más frecuente, los VC 3D se diseñarán cada vez más para integrarse directamente o muy cerca de los troqueles de semiconductores, lo que potencialmente se convertirá en una parte intrínseca del paquete en sí.
Fabricación aditiva (impresión 3D): los avances en la impresión 3D de metal (fabricación aditiva) tienen un inmenso potencial para VC 3D. Esta tecnología puede permitir la creación de estructuras de mecha internas altamente complejas y optimizadas y geometrías 3D complejas que son difíciles o imposibles con los métodos tradicionales, mejorando potencialmente el rendimiento y reduciendo los pasos de fabricación.
Nuevos fluidos y materiales de trabajo: la investigación continuará en fluidos de trabajo alternativos con mejores propiedades térmicas o rangos de temperatura de funcionamiento más amplios, así como nuevos materiales de mecha que ofrecen un rendimiento capilar superior o conductividad térmica.
Integración del sistema de enfriamiento híbrido: los VC 3D desempeñarán un papel aún más crucial en las soluciones de enfriamiento híbridas, trabajando sin problemas con placas frías líquidas o pilas de aletas avanzadas para crear una vía térmica de múltiples capas desde el chip a el ambiente.
Diseños inteligentes y adaptativos: los futuros VC 3D pueden incorporar sensores e integrarse con los sistemas de gestión térmica impulsados por la IA, lo que permite la optimización en tiempo real del rendimiento de enfriamiento en función de la carga de trabajo y las condiciones ambientales.
Reducción de costos y escalabilidad: a medida que los procesos de fabricación maduran y aumentan la demanda, se harán esfuerzos para reducir el costo unitario y mejorar la escalabilidad de la producción de VC 3D, lo que los hace más accesibles para una gama más amplia de aplicaciones de alto volumen.
En la vanguardia de la gestión térmica, las soluciones térmicas de VC 3D representan un salto crítico hacia adelante, abordando directamente los formidables desafíos de disipación de calor planteados por las arquitecturas electrónicas modernas, de alta potencia y cada vez más tridimensionales. Al extender las capacidades superiores de propagación de calor de las cámaras de vapor convencionales a un marco tridimensional, los VC 3D ofrecen una eficiencia incomparable en el transporte y difundir el calor concentrado a través de superficies complejas y a través de pilas de chips integradas. Son una tecnología indispensable para mantener el rendimiento, la confiabilidad y la vida útil de los procesadores de vanguardia en sectores como la IA, HPC y la electrónica de consumo avanzada.
Mientras presentan complejidades de fabricación y costos más altos, las ventajas únicas de los VC en 3D en el manejo de flujos de calor extremos y los diseños compactos de alto rendimiento compactos solidifican su posición como piedra angular de soluciones térmicas de próxima generación. A medida que las demandas tecnológicas continúan aumentando, la innovación en los diseños y la fabricación de VC 3D será crucial para desbloquear todo el potencial de futuros dispositivos electrónicos.
En Winasshare Thermal , estamos a la vanguardia de la gestión térmica avanzada, ofreciendo soluciones especializadas para los problemas de disipación de calor más desafiantes. Nuestra experiencia incluye el diseño y la fabricación de componentes térmicos de vanguardia, particularmente disipadores de calor de alto rendimiento y dispositivos de dos fases avanzados como cámaras de vapor y intrincadas soluciones de VC 3D. Con un equipo dedicado de expertos en diseño térmico, capacidades de simulación avanzada y procesos de fabricación de vanguardia, nos asociamos con usted para desarrollar soluciones térmicas personalizadas y de alta eficiencia que permitan que sus innovaciones funcionen en su máximo, de manera confiable y consistente.
