En nuestro mundo impulsado por la tecnología, los dispositivos electrónicos son omnipresentes, desde teléfonos inteligentes hasta potentes computadoras para juegos. Sin embargo, a medida que estos dispositivos funcionan, generan calor debido a la resistencia eléctrica y la pérdida de energía. Este calor, si no se gestiona adecuadamente, puede provocar sobrecalentamiento, reducción del rendimiento e incluso daños permanentes a los componentes.
La gestión térmica eficaz es fundamental para garantizar la longevidad y fiabilidad de los dispositivos electrónicos. Una de las soluciones más comunes y efectivas para disipar el calor es el disipador. En este artículo, exploraremos los fundamentos de los disipadores de calor, cómo funcionan, sus distintos tipos y cómo elegir el más adecuado para sus necesidades.
Comprender cómo funciona la transferencia de calor es esencial para comprender cómo funcionan los disipadores de calor. Hay tres mecanismos principales de transferencia de calor:
La conducción es el proceso de transferencia de calor mediante el contacto directo entre materiales. En los disipadores de calor, el calor se conduce desde el componente que genera calor (como una CPU) hasta la placa base del disipador de calor.
La convección implica el movimiento de calor a través de fluidos (líquidos o gases). A medida que el aire se calienta alrededor del disipador de calor, se vuelve menos denso y asciende, permitiendo que aire más frío ocupe su lugar. Este proceso ayuda a disipar el calor del disipador de calor.
La radiación es la transferencia de calor en forma de ondas electromagnéticas. Si bien desempeña un papel menor en el rendimiento del disipador de calor, puede contribuir a la pérdida de calor en aplicaciones de alta temperatura.

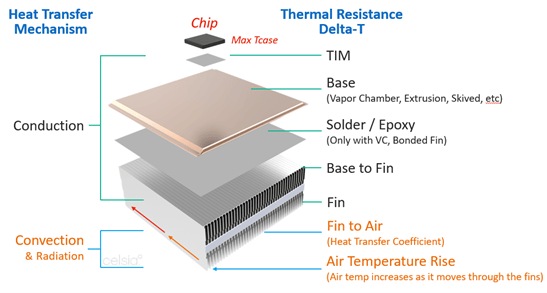

Un disipador de calor consta de varios componentes clave que trabajan juntos para gestionar el calor de forma eficaz:
La placa base es la parte del disipador que está en contacto directo con la fuente de calor. Absorbe el calor por conducción y lo distribuye a las aletas.
Las aletas son superficies extendidas que aumentan la superficie del disipador de calor, lo que permite una disipación de calor más eficiente mediante convección. El diseño y el espaciado de estas aletas son cruciales para un flujo de aire y una transferencia de calor óptimos.
Cuanto mayor sea la superficie del disipador de calor, más calor podrá disipar. Es por eso que los disipadores de calor suelen diseñarse con múltiples aletas y geometrías complejas para maximizar su efectividad.
Cuando un componente electrónico genera calor, lo transfiere a la placa base del disipador de calor mediante conducción. La placa base absorbe rápidamente este calor y comienza a distribuirlo a las aletas.
A medida que las aletas reciben calor de la placa base, aumentan de temperatura. El aire circundante absorbe este calor, lo que hace que el aire se eleve y cree una corriente de convección natural. Este proceso disipa eficazmente el calor del disipador de calor.
Se utilizan materiales de interfaz térmica (TIM) entre la fuente de calor y el disipador de calor para mejorar la conductividad térmica. Rellenan espacios microscópicos entre superficies, reduciendo la resistencia térmica y mejorando la eficiencia de la transferencia de calor.
Los disipadores de calor vienen en varios tipos, cada uno adecuado para diferentes aplicaciones:
Los disipadores de calor pasivos dependen únicamente de la convección natural para disipar el calor. Por lo general, están hechos de materiales con alta conductividad térmica, como aluminio o cobre, y se utilizan en aplicaciones de baja potencia.
Los disipadores de calor activos incorporan ventiladores para aumentar el flujo de aire sobre las aletas, mejorando la disipación de calor. Se utilizan comúnmente en aplicaciones de alto rendimiento, como servidores y PC para juegos.
Los disipadores de calor refrigerados por líquido utilizan un refrigerante líquido para absorber el calor del componente y transferirlo. Este método es muy eficaz para sistemas de alto rendimiento, ya que puede disipar el calor de manera más eficiente que el enfriamiento por aire.
Varios factores pueden influir en el rendimiento de un disipador de calor:
La conductividad térmica del material utilizado en el disipador afecta significativamente su capacidad para transferir calor. Se prefieren metales como el cobre y el aluminio por sus excelentes propiedades térmicas.
Como se mencionó anteriormente, una superficie más grande permite una disipación de calor más efectiva. El diseño del disipador debe maximizar esta área.
El diseño y el espaciado de las aletas desempeñan un papel fundamental en el flujo de aire y la transferencia de calor. Las aletas que están demasiado juntas pueden restringir el flujo de aire, mientras que las que están demasiado separadas pueden no disipar el calor de manera efectiva.
La cantidad de flujo de aire alrededor del disipador de calor es crucial para una refrigeración eficaz. Un flujo de aire inadecuado puede provocar puntos calientes y un rendimiento reducido.
Los disipadores de calor se utilizan ampliamente en diversas aplicaciones, que incluyen:
En las computadoras, los disipadores de calor son esenciales para enfriar las CPU y GPU, evitando la estrangulación térmica y garantizando un rendimiento óptimo.
Los disipadores de calor se utilizan en electrónica de potencia, como amplificadores y convertidores de potencia, para gestionar el calor generado durante el funcionamiento.
Las luces LED de alta potencia generan una cantidad significativa de calor, lo que hace que los disipadores de calor sean necesarios para mantener la eficiencia y prolongar la vida útil.
En los sistemas de energía renovable, como los inversores solares, los disipadores de calor ayudan a gestionar el calor para garantizar un funcionamiento fiable.
Seleccionar el disipador de calor adecuado implica considerar varios factores:
La resistencia térmica es una medida de la capacidad de un disipador de calor para disipar el calor. Busque disipadores con valores bajos de resistencia térmica para un mejor rendimiento.
Considere el espacio físico disponible para el disipador de calor. Asegúrese de que se ajuste al diseño de su dispositivo y al mismo tiempo permita un flujo de aire adecuado.
Si bien los disipadores de calor de alto rendimiento pueden tener un costo elevado, es esencial equilibrar el costo con las necesidades de rendimiento. Evalúa tus necesidades y elige un disipador que las cumpla sin gastar de más.
En resumen, los disipadores de calor desempeñan un papel vital en la gestión del calor en los dispositivos electrónicos, garantizando que funcionen de manera eficiente y confiable. Comprender cómo funcionan y los factores que influyen en su rendimiento puede ayudarle a tomar decisiones informadas al seleccionar un disipador térmico para sus aplicaciones.
