Solución térmica para proyecto de refrigeración IGBT de 5000 W

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2021-06-18      Origen:Sitio

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
telegram sharing button
sharethis sharing button

Disipador de calor de tubo de calor de 5000W y proceso de soldadura, Winshare Thermalloy.

Solución Térmica para proyecto de refrigeración IGBT 5000W.


Los requisitos de diseño

CASO 2: IGBT x 9PCS = 5022W;

CASO 4: IGBT x 9PCS = 5040W;

Ventiladores: 700 m3/H, a una temperatura de admisión de 50 ℃

Disipador de calor: Disipador de calor de aleta biselada con tubos de calor

Temperatura ambiente: 50 ℃

La temperatura máxima de la superficie del disipador de calor es inferior a 95 ℃

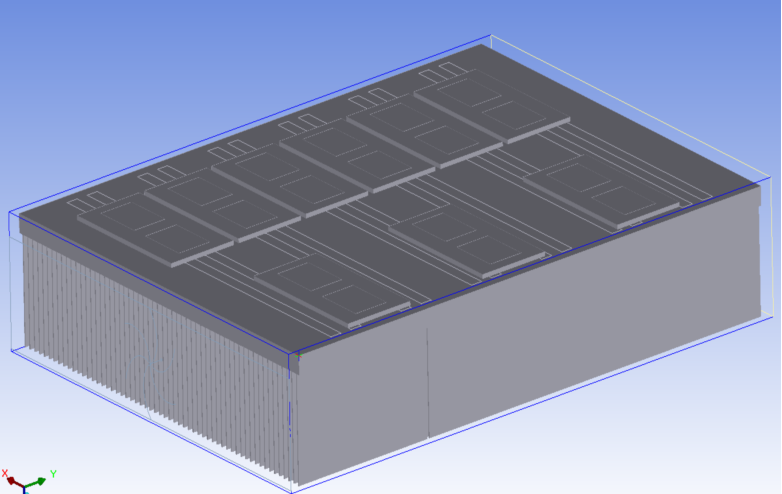

Modelo de diseño en Ansys16.0

81

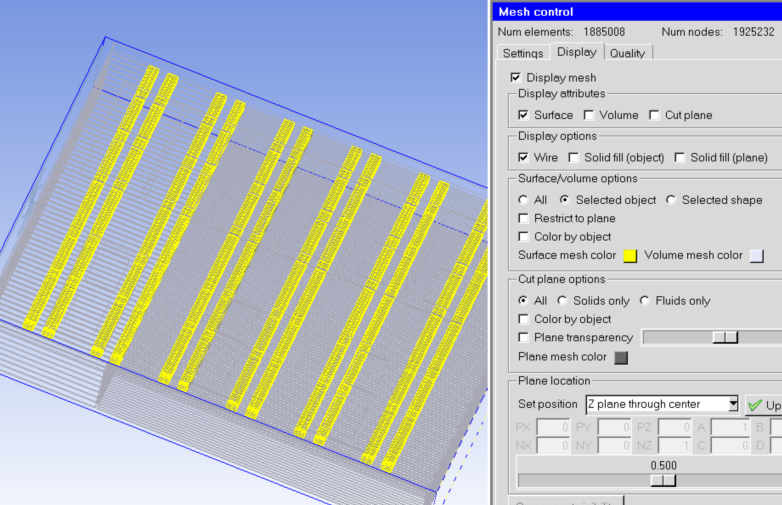

Núm. de nodos de malla

82

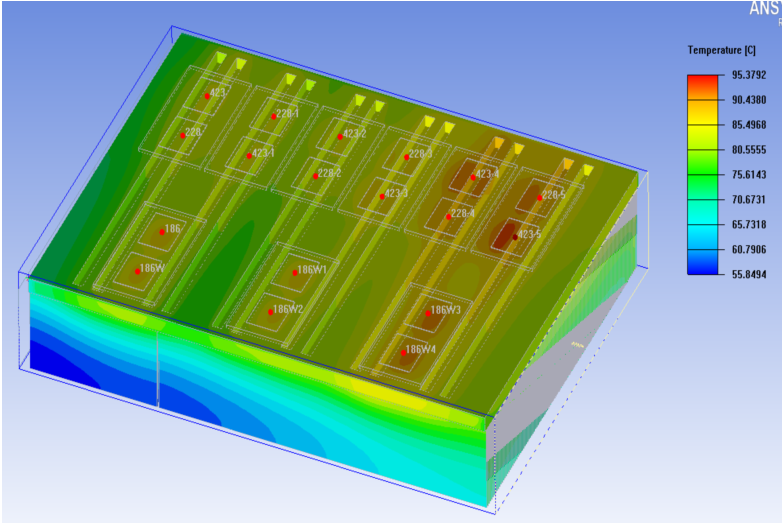

Distribución de la temperatura del disipador de calor

83

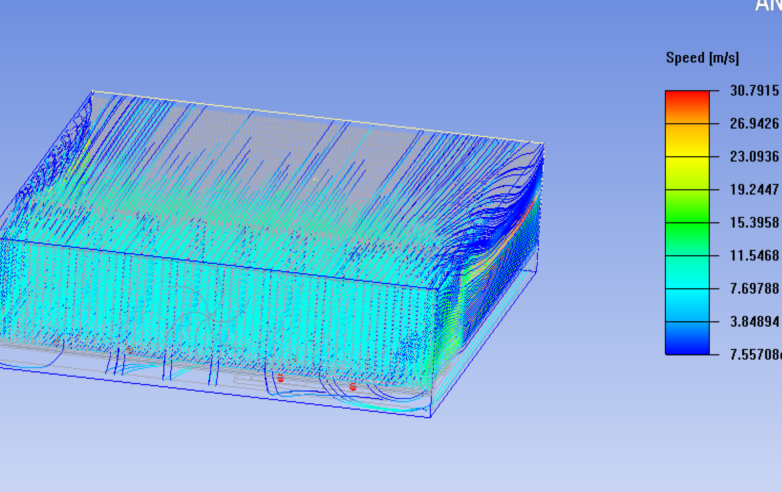

Velocidad del ventilador

84

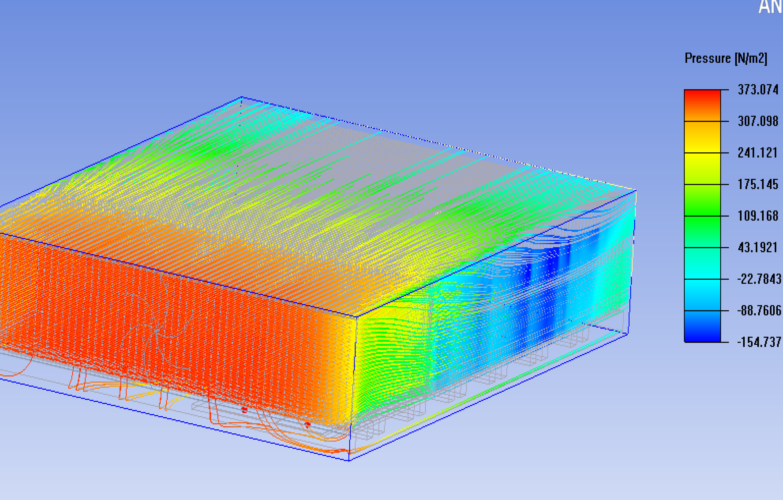

Presión del ventilador

85


Los resultados:

Usado el método del modelo simple, el resultado será diferente del módulo real.

La temperatura de la superficie del disipador de calor del caso 2 es de 95,37 ℃

La temperatura de la superficie del disipador de calor del caso 4 es de 95,32 ℃


Haciendo la muestra:

86





Fregadero de calor de tubería de calor
