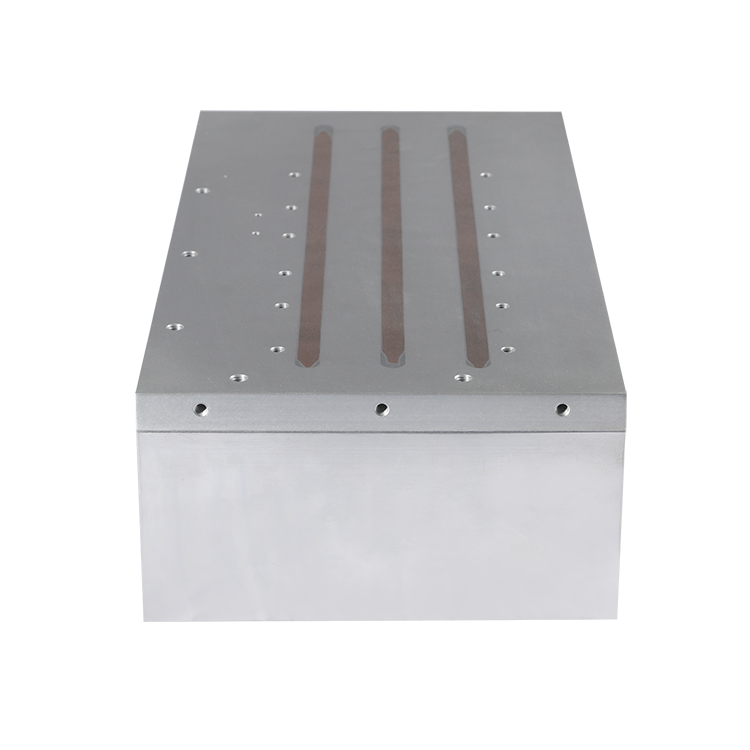

Un disipador de calor del inversor es un componente vital que disipa el calor generado por los inversores durante la operación. Al transferir el calor, evita el sobrecalentamiento, garantizar un rendimiento eficiente y confiable, especialmente en aplicaciones de alta potencia como sistemas solares y impulsos industriales.
Imagine instalar un sistema de energía solar para su hogar, solo para enfrentar interrupciones frecuentes porque el inversor se sobrecalienta. Este escenario frustrante puede conducir a reparaciones costosas y tiempo de inactividad. Un disipador de calor del inversor bien diseñado evita tales problemas, manteniendo su sistema funcionando sin problemas y eficientemente.
¿Por qué son importantes los disipadores de calor del inversor?
¿Cuáles son los diferentes tipos de disipadores de calor del inversor?
¿Qué factores afectan el rendimiento del disipador de calor del inversor?
¿Cómo elegir el disipador de calor del inversor adecuado para su aplicación?
Los inversores son esenciales para convertir DC a electricidad de CA, pero generan calor significativo que puede dañar el rendimiento. Comprender por qué los disipadores de calor son críticos lo ayuda a apreciar su papel para garantizar la confiabilidad del sistema y la longevidad.
Los disipadores de calor del inversor son esenciales porque evitan el sobrecalentamiento al disipar el calor generado durante la operación, asegurando las funciones del inversor de manera eficiente y extiende su vida útil en las aplicaciones exigentes.
El sobrecalentamiento puede afectar severamente el rendimiento del inversor, lo que lleva a una eficiencia reducida y una posible falla de componentes. Por ejemplo, en un sistema de energía solar, un inversor sobrecalentado podría apagarse, interrumpiendo el suministro de energía de su hogar. En entornos industriales, el sobrecalentamiento puede causar tiempo de inactividad de maquinaria, lo que resulta en pérdidas financieras significativas. Los disipadores de calor mitigan estos riesgos manteniendo temperaturas de funcionamiento óptimas, protegiendo componentes sensibles como IGBT (transistores bipolares de puerta aislados). Desde una perspectiva teórica, el calor excesivo aumenta la resistencia eléctrica, reduciendo la eficiencia. Prácticamente, esto puede conducir a fallas del sistema, enfatizando la necesidad de un manejo térmico efectivo.
El calor afecta los dispositivos semiconductores, aumentando la resistencia y la pérdida de energía, lo que degrada el rendimiento del inversor. Por ejemplo, en los inversores de vehículos eléctricos, el sobrecalentamiento puede reducir la potencia de salida, afectando el rango de vehículos. La exposición a largo plazo a altas temperaturas también puede acortar la vida útil de los componentes, lo que requiere reemplazos frecuentes. Los disipadores de calor aseguran un rendimiento estable al mantener las temperaturas dentro de los límites seguros. Un disipador de calor bien diseñado puede extender la vida operativa de un inversor, ofreciendo ahorros y confiabilidad de costos. La compensación garantiza que el disipador de calor tenga un tamaño adecuado para equilibrar la eficiencia de enfriamiento con limitaciones de espacio.
Tabla de comparación de impacto
Los disipadores de calor están diseñados para administrar el calor producido por los inversores, pero ¿cómo logran esto? Exploremos los mecanismos detrás de su operación para comprender su efectividad.
Los disipadores de calor del inversor funcionan realizando calor desde el inversor hasta el disipador de calor, donde se disipa en el aire circundante a través de la convección y la radiación, manteniendo temperaturas de funcionamiento seguras.
Los disipadores de calor operan a través de tres mecanismos primarios: conducción, convección y radiación. La conducción transfiere el calor de los componentes del inversor a la base del disipador de calor. La convección luego dispersa este calor en el aire circundante, a menudo ayudado por aletas que aumentan el área de superficie. La radiación, aunque menos significativa en los entornos típicos, emite calor desde la superficie del disipador de calor. Por ejemplo, en un inversor solar, el calor de IGBTS se realiza a un disipador de calor de aluminio, luego se disipa a través del flujo de aire. En casos especializados, como las cámaras evacuadas, la radiación juega un papel más importante, como se ve en los estudios de inversores PWM trifásicos (ScienceDirect). El diseño debe equilibrar estos mecanismos para un enfriamiento óptimo.
El diseño efectivo del disipador de calor incorpora características como aletas para maximizar el área de superficie y los materiales con alta conductividad térmica, como aluminio o cobre. Por ejemplo, un disipador de calor en aleta en un inversor doméstico garantiza una convección eficiente al permitir que el aire fluya a través de las aletas. La elección de los materiales de la interfaz térmica (TIMS), como la pasta térmica, mejora la transferencia de calor entre el inversor y el disipador de calor. Prácticamente, estas características deben adaptarse a la potencia de salida y el entorno del inversor. La compensación es que los diseños complejos pueden aumentar los costos, pero garantizan la confiabilidad en aplicaciones de alta potencia como las unidades de motor industrial.
Tabla de mecanismos de transferencia de calor
Los disipadores de calor del inversor vienen en varios diseños, cada uno adecuado para aplicaciones específicas. Conocer estos tipos lo ayuda a seleccionar la mejor solución para sus necesidades.
Los tipos comunes de disipadores de calor del inversor incluyen disipadores de aletas aletas, extruidas, de enfriamiento de líquidos y aletas unidas, cada uno diseñado para niveles y aplicaciones específicas de potencia.
Los disipadores de calor aletas cuentan con aletas sobresalientes para aumentar el área de superficie, mejorando la disipación de calor a través de la convección. Son ideales para aplicaciones de baja a mediana potencia, como alimentación por computadora o pequeños inversores. Por ejemplo, un disipador de calor aletas podría enfriar un inversor de 500 W en un sistema solar doméstico. Teóricamente, el aumento de la superficie mejora la eficiencia convectiva, pero su pequeño tamaño limita su uso en escenarios de alta potencia. Prácticamente, son rentables y fáciles de instalar, aunque requieren un flujo de aire adecuado para funcionar de manera óptima.

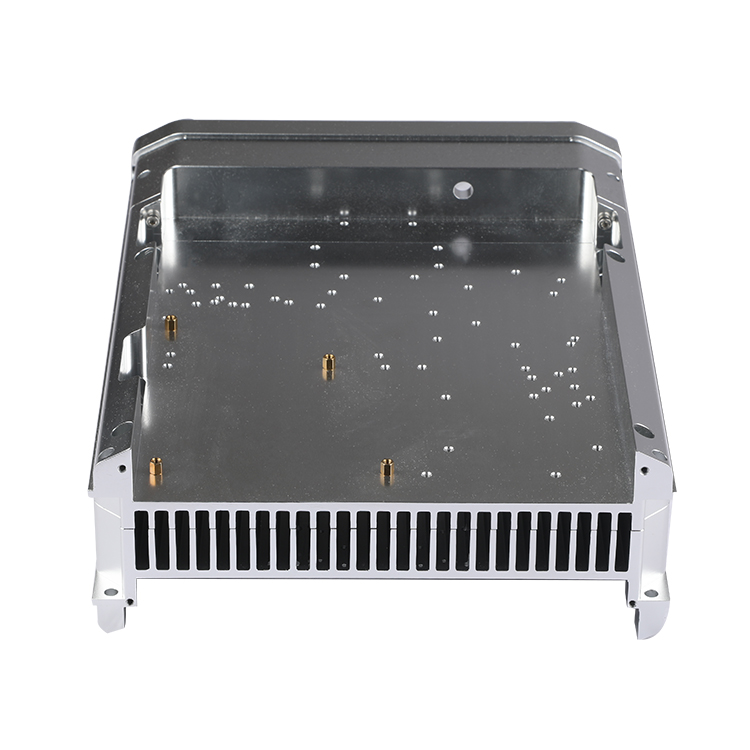

Los disipadores de calor extruidos se realizan empujando metal, típicamente aluminio, a través de un troquel para crear formas personalizables como los perfiles U o L. Se adaptan a aplicaciones de energía media a alta, como los sistemas de control de motor. Por ejemplo, un disipador de calor extruido podría usarse en un inversor industrial de 2kW. Su diseño permite la flexibilidad en la forma y el tamaño, el costo de equilibrio y el rendimiento. La compensación es que las formas complejas pueden aumentar los costos de fabricación, pero ofrecen un enfriamiento confiable para diversas aplicaciones.
Los disipadores de calor de enfriamiento líquido usan refrigerante para absorber y transferir calor, lo que los hace ideales para aplicaciones de alta potencia como inversores de vehículos eléctricos. Por ejemplo, una placa fría podría enfriar un inversor de 10kW en una unidad industrial. Ofrecen un rendimiento térmico superior pero son más complejos y costosos. La ventaja teórica es su capacidad para manejar altas cargas de calor, mientras que prácticamente requieren mantenimiento para evitar fugas. Su personalización los hace adecuados para entornos exigentes.

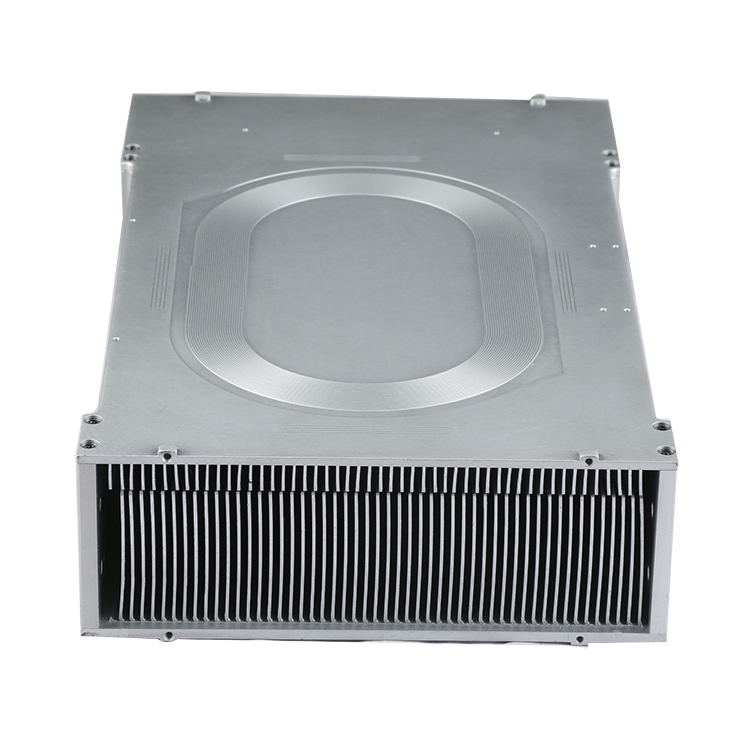

Los disipadores de calor de aletas unidas tienen aletas unidas a una placa base, que ofrece un excelente rendimiento térmico para aplicaciones de alta potencia como grandes inversores de energía. Por ejemplo, podrían usarse en un inversor solar de 5kW. Su diseño personalizable garantiza una disipación de calor eficiente, pero son más pesados y más caros. La compensación es un costo más alto para un rendimiento superior, lo que los hace ideales para sistemas críticos donde la confiabilidad es primordial.
Mesa de comparación de tipos de disipador de calor
El rendimiento de un disipador de calor del inversor depende de varios factores. Comprender esto garantiza que seleccione o diseñe una solución de enfriamiento efectiva.
Los factores clave que afectan el rendimiento del disipador de calor del inversor incluyen material, tamaño, forma, diseño de aletas, flujo de aire y materiales de interfaz térmica.
El material de un disipador de calor afecta significativamente su rendimiento. El aluminio es liviano con buena conductividad térmica (205 w/mk), lo que lo hace adecuado para la mayoría de los inversores, como los de los sistemas solares domésticos. El cobre, con mayor conductividad (385 w/mk), se utiliza en aplicaciones de alto rendimiento, como inversores de vehículos eléctricos. Sin embargo, el cobre es más pesado y más caro. Teóricamente, una mayor conductividad mejora la transferencia de calor, pero prácticamente, el costo y el peso deben equilibrarse. Una tabla que compara estos materiales resalta sus compensaciones.
Tabla de comparación de materiales
Los disipadores de calor más grandes proporcionan un mejor enfriamiento al ofrecer más área de superficie, pero es posible que no se ajusten en sistemas compactos. Por ejemplo, un gran disipador de calor puede enfriar un inversor de 3kW de manera efectiva pero no ser práctico para un dispositivo portátil. La forma, como las aletas rectas o pines, afecta el flujo de aire y la eficiencia. Las aletas PIN permiten el flujo de aire multidireccional, ideal para espacios confinados, mientras que las aletas rectas se adaptan a los entornos abiertos. La compensación está equilibrando la capacidad de enfriamiento con limitaciones de espacio.
El flujo de aire, ya sea natural o forzado (usando ventiladores), es crítico para la convección. Por ejemplo, un disipador de calor refrigerado por ventilador en un inversor industrial mejora el rendimiento en entornos de alta temperatura. El flujo de aire limitado, como en los sistemas cerrados, requiere diseños más eficientes. Prácticamente, garantizar la ventilación adecuada o agregar ventiladores puede mejorar significativamente el enfriamiento, pero esto aumenta la complejidad y el consumo de energía. Prueba de flujo de aire con herramientas como anemómetros puede optimizar el rendimiento.
Seleccionar el disipador de calor correcto requiere una consideración cuidadosa de las especificaciones y las condiciones de funcionamiento de su inversor. Aquí le mostramos cómo tomar una decisión informada.
Para elegir el disipador de calor del inversor correcto, considere la calificación de energía del inversor, la temperatura ambiente, el tipo de recinto, las limitaciones de espacio y el presupuesto. Calcule la resistencia térmica requerida y seleccione un disipador de calor que lo cumpla o lo supera.
Comience por calcular el calor generado por el inversor. Para un inversor de 1000 W con una eficiencia del 90%, la disipación de calor es de 100W (10% de potencia de entrada). Esto determina la capacidad requerida del disipador de calor. Por ejemplo, un inversor solar con alta potencia de salida necesita un disipador de calor robusto para manejar la operación continua. Teóricamente, los cálculos precisos de disipación de potencia aseguran que el disipador de calor tenga el tamaño adecuado, evitando el diseño bajo o sobrevalorada.
Use la fórmula R_TH = (T_J - T_A) / P_D, donde T_J es la temperatura máxima de unión (p. Ej. Para este ejemplo, r_th = (125 - 40) / 100 = 0.85 ° C / W. Seleccione un disipador de calor con resistencia térmica en o por debajo de este valor. Esto asegura que el inversor permanezca dentro de los límites de temperatura seguros, como se ve en las aplicaciones industriales.
Elija un disipador de calor basado en las especificaciones del fabricante, considerando material, tamaño y tipo. Por ejemplo, un disipador de calor de aleta unida puede adaptarse a un inversor de alta potencia, mientras que un disipador de calor aletas funciona para un sistema más pequeño. Verifique las hojas de datos para obtener valores de resistencia térmica y garantice la compatibilidad con las limitaciones de espacio y presupuesto. Las pruebas prácticas, como las imágenes térmicas, pueden verificar el rendimiento en condiciones del mundo real.
Tabla de criterios de selección
Los disipadores de calor del inversor son críticos para prevenir el sobrecalentamiento, asegurando que los inversores operen de manera eficiente y confiable en aplicaciones como sistemas solares, vehículos eléctricos y unidades industriales. Funcionan transfiriendo el calor a través de la conducción, la convección y la radiación, con diseños como aletas, extruidas, enfriamiento líquido y disipadores de aleta unida que atienden a diferentes necesidades. Factores como el material, el tamaño, la forma y el flujo de aire afectan significativamente el rendimiento, y la selección del disipador de calor derecho implica calcular la disipación de potencia y la resistencia térmica mientras se considera limitaciones prácticas. Al comprender estos aspectos, puede garantizar una gestión térmica óptima para su inversor.
En Winasshare Thermal , nos especializamos en disipadores de calor de alta calidad y soluciones de gestión térmica adaptadas a sus necesidades. Nuestros diseños innovadores, respaldados por I + D avanzado y fabricación interna, aseguran un rendimiento confiable para sus aplicaciones de inversores. Visite nuestro sitio web para explorar nuestras ofertas y encontrar la solución de enfriamiento perfecta.
