Proyecto de enfriamiento de placa fría líquida 1000W

En el campo de la comunicación, el cliente necesita una alta potencia platos frios liquidos.

El proceso de todo el producto es un tubo de cobre más una placa de aluminio, que se produce mediante un proceso de unión con epoxi.


• Potencia1 :3*380W=1080W;

• Material ADC 12

• Placa fría líquida con proceso FSW

• Caudal de entrada 0,01 m³/min (0,6 m³/h)/10 l/min

• Ambiente 45 ℃ Superficie de placa fría líquida

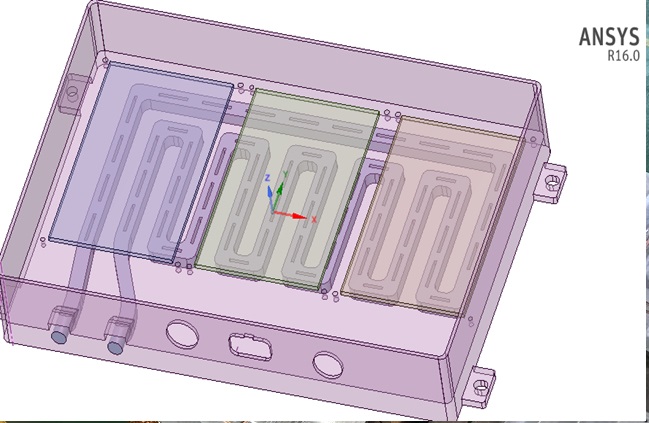

Modelo de diseño Ansys16.0

placa de refrigeración térmica

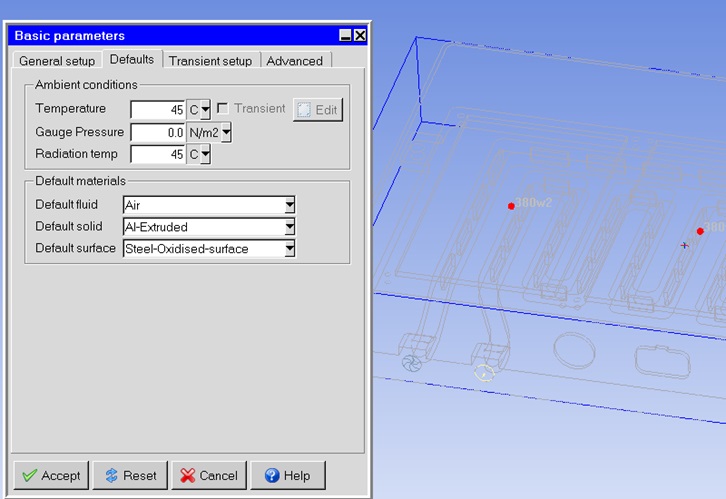

• Temperatura ambiente 45 ℃

• No se considera la radiación térmica

• Régimen de flujo turbulento

• Presión de funcionamiento 101325N/m2 en convección natural


placas frias electricas

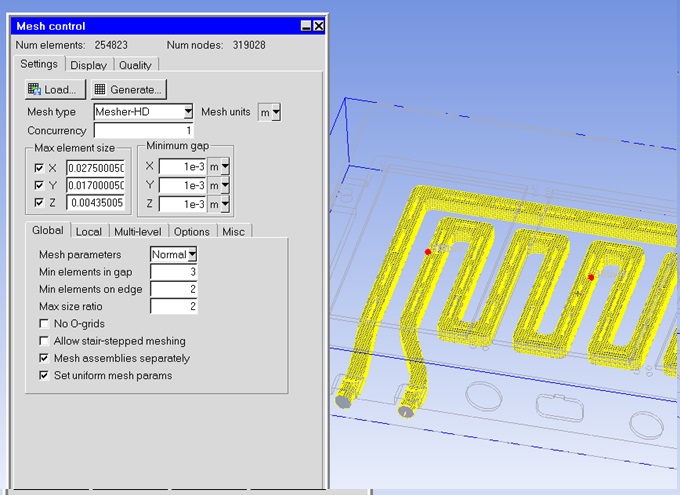

• El número de mallas es 319028

• Establecer parámetros de malla uniformes

• Conjuntos de malla por separado

• Permitir la malla de varios niveles

• Permitir cambios de espacio mínimos


diseño de placa fría líquida

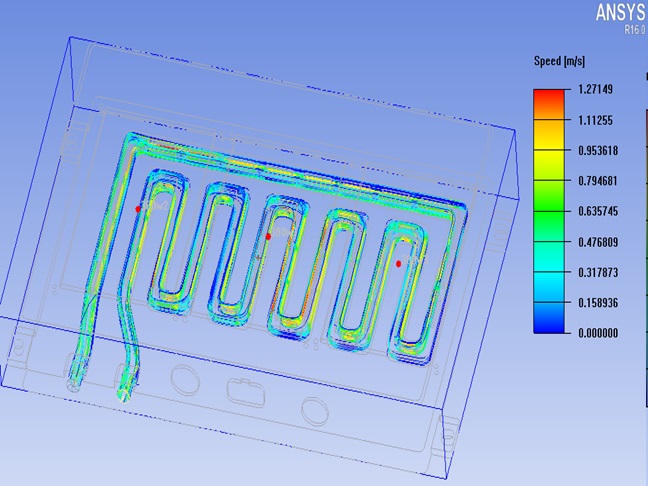

Distribución de la velocidad del agua

placas de refrigeración por agua


Distribución de temperatura

placa fría de cobre


Los resultados

• Utilizado el método del modelo simple, el resultado será diferente del módulo real.

• El disipador de calor personalizado La temperatura máxima de la superficie es de 49,69 ℃, △T=49,69-45=4,69 ℃

• Los datos reales de la prueba de resistencia al flujo serían de aproximadamente 0,21-0,3 bar


Productos de mecanizado:

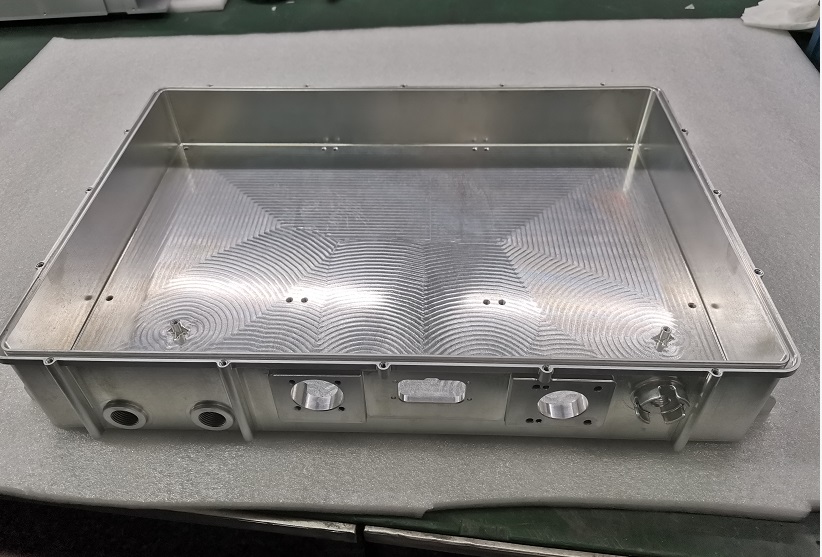

disipador de calor de placa fría

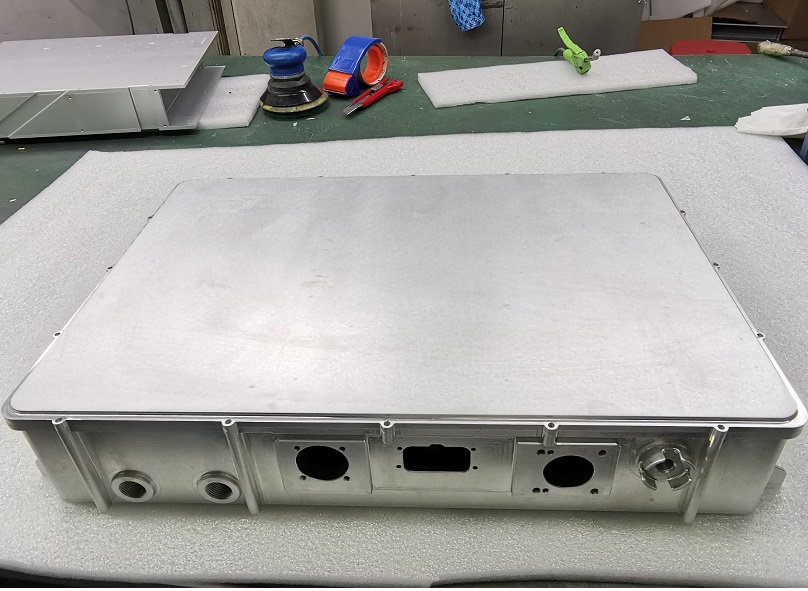

Placas frías soldadas al vacío

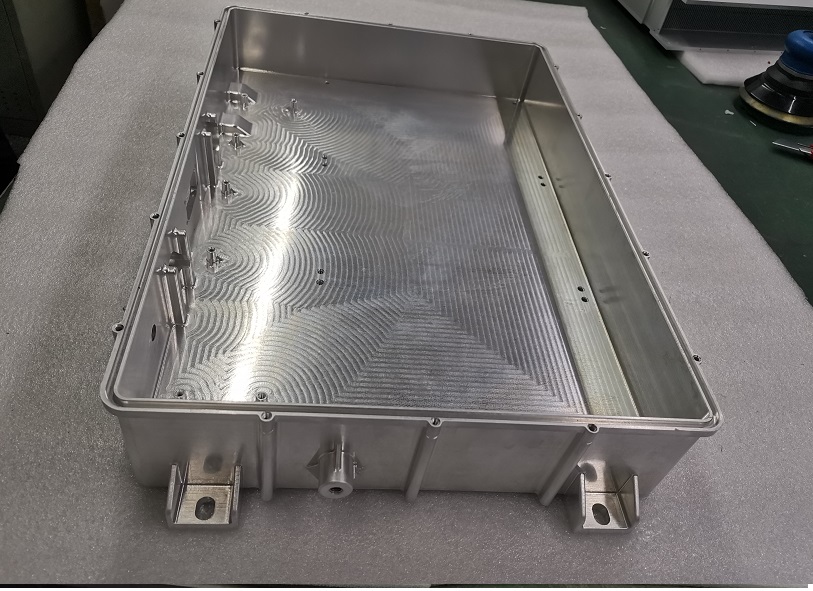

placa de enfriamiento
