Disipador de calor versus placa fría: diferencias clave en las soluciones de gestión térmica

Introducción

En la acelerada industria electrónica actual, gestión térmicaEnt es vital para el diseño y la funcionalidad del dispositivo.A medida que los dispositivos electrónicos aumentan su potencia y disminuyen de tamaño, los métodos eficaces de disipación de calor son cruciales para mantener el rendimiento y prolongar la vida útil.Entre las principales soluciones de gestión térmica se encuentran disipadores de calor y platos frios. Este artículo explora las diferencias clave entre estas dos tecnologías y lo guiará para tomar una decisión informada para su aplicación.

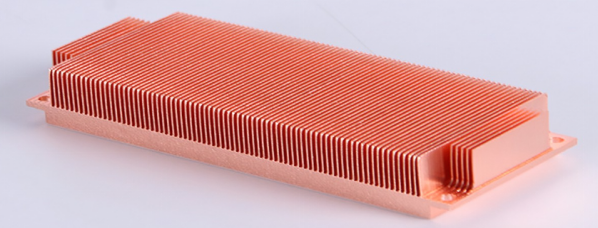

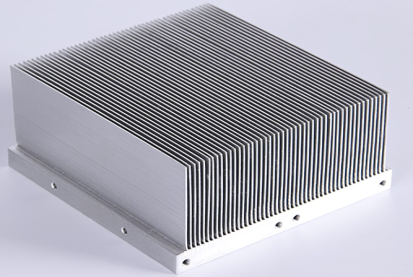

¿Qué es un disipador de calor?

Definición y estructura básica

A disipador de calor es un dispositivo pasivo que transfiere calor de un componente electrónico o mecánico a un medio fluido, generalmente aire o refrigerante líquido, garantizando que la temperatura del componente se mantenga dentro de límites seguros.

Cómo funcionan los disipadores de calor (principio de convección)

Los disipadores de calor funcionan según el principio de convección.Absorben el calor del dispositivo y lo disipan al entorno.Las aletas y las superficies extendidas de un disipador de calor aumentan la superficie de disipación de calor, mejorando la eficiencia del proceso de enfriamiento.

Materiales comunes utilizados

Los disipadores de calor generalmente están hechos de aluminio o cobre debido a su excelente conductividad térmica.El aluminio es liviano y rentable, lo que lo convierte en una opción popular.El cobre, aunque más pesado y caro, ofrece un rendimiento térmico superior.

Aplicaciones Típicas

Los disipadores de calor se utilizan ampliamente en diversas aplicaciones, incluidas ordenadores, Iluminación LED, electrónica de potencia, y componentes automotrices. Son particularmente eficaces en entornos donde se puede gestionar y controlar el flujo de aire.

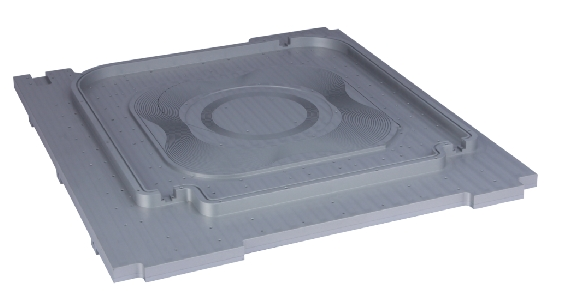

¿Qué es un plato frío?

Definición y estructura básica

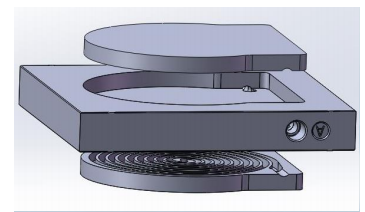

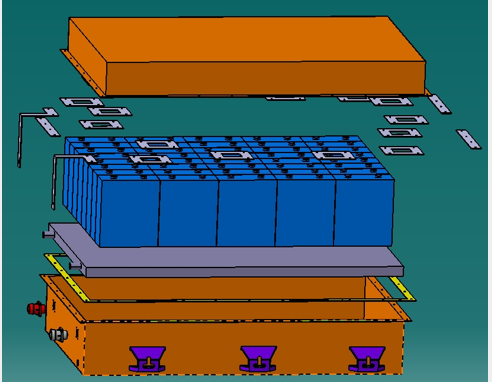

A plato frio es un dispositivo de refrigeración activa que utiliza refrigeración líquida para gestionar el calor generado por los componentes electrónicos.Consiste en una placa con canales internos a través de los cuales fluye un refrigerante que absorbe y transfiere calor fuera del dispositivo.

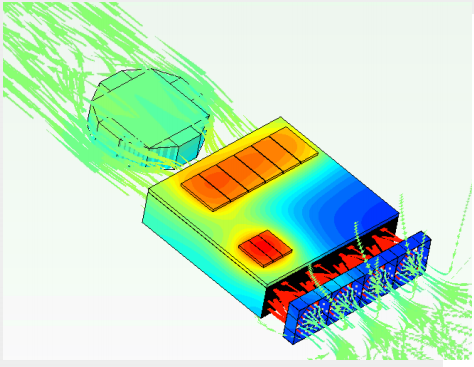

Cómo funcionan las placas frías (principio de conducción)

Las placas frías funcionan según el principio de conducción.El refrigerante absorbe el calor directamente del dispositivo, transfiriéndolo a un intercambiador de calor o radiador y disipándolo al medio ambiente.Este método proporciona una refrigeración eficiente y específica.

Materiales y refrigerantes comunes utilizados

Los platos fríos suelen estar hechos de cobre o aluminio, similar a los disipadores de calor.Los refrigerantes pueden variar, pero las opciones comunes incluyen agua, mezclas de glicol y aguay especializado fluidos dieléctricos para aplicaciones sensibles.

Aplicaciones Típicas

Las placas frías se utilizan en aplicaciones de alta potencia donde la refrigeración por aire es insuficiente.Los usos comunes incluyen centros de datos, Equipo medico, electrónica militar, y computación de alto rendimiento sistemas.

Diferencias clave entre disipadores de calor y placas frías

Mecanismo de transferencia de calor (convección versus conducción)

· Disipadores de calor: Depender de convección para disipar el calor al aire circundante.

· Platos Fríos: Usar conducción transferir calor a un refrigerante que lo transporta.

Eficiencia y capacidad de refrigeración

· Disipadores de calor: Adecuado para aplicaciones con cargas térmicas moderadas.Su eficiencia depende del flujo de aire y de las condiciones ambientales.

· Platos Fríos: Puede soportar cargas de calor más altas y proporcionar un rendimiento de refrigeración más constante, especialmente en espacios reducidos.

Consideraciones de tamaño y peso

· Disipadores de calor: Generalmente más grandes y pesados ​​debido a la necesidad de una superficie extensa.

· Platos Fríos: Más compactos y livianos, lo que los hace adecuados para aplicaciones con espacio limitado.

Comparación de costos

· Disipadores de calor: Normalmente es más rentable debido a un diseño y materiales más simples.

· Platos Fríos: Son más caros debido a la complejidad del diseño y la necesidad de componentes adicionales como bombas e intercambiadores de calor.

Requisitos de mantenimiento

· Disipadores de calor: Requieren un mantenimiento mínimo, principalmente limpieza, para evitar la acumulación de polvo.

· Platos Fríos: Requiere un mantenimiento regular para garantizar la calidad del refrigerante y la integridad del sistema.

Flexibilidad y escalabilidad

· Disipadores de calor: Flexibilidad limitada en los cambios de diseño una vez implementados.

· Platos Fríos: Ofrezcan mayor flexibilidad y escalabilidad, lo que los hace adecuados para aplicaciones personalizadas y en evolución.

Elegir entre disipadores de calor y placas frías

Factores a considerar

Al decidir entre disipadores de calor y placas frías, considere factores como:

· Carga de calor: Las cargas de calor más altas pueden requerir placas frías.

· Limitaciones de espacio: El espacio limitado puede favorecer los platos fríos.

· Presupuesto: Los disipadores de calor suelen ser más económicos.

· Capacidades de mantenimiento: Considere los requisitos de mantenimiento y los recursos disponibles.

Escenarios en los que son preferibles los disipadores de calor

Los disipadores de calor son ideales para aplicaciones con:

· Cargas de calor moderadas

· Flujo de aire suficiente para convección

· Limitaciones presupuestarias

· Capacidades de mantenimiento mínimas

Escenarios en los que los platos fríos son ventajosos

Los platos fríos son adecuados para:

· Ambientes con alta carga de calor

· Aplicaciones de espacio limitado

· Computación de alto rendimiento o electrónica sensible

· Situaciones en las que es esencial un control preciso de la temperatura

Tendencias e innovaciones emergentes

Avances en tecnologías de disipadores de calor y placas frías

Las innovaciones recientes en gestión térmica incluyen:

· Disipadores de calor impresos en 3D: Ofreciendo geometrías complejas para un rendimiento mejorado.

· Materiales avanzados, Como el grafeno, proporcionan una conductividad térmica superior.

· Soluciones híbridas: Combinando disipadores de calor y placas frías para un rendimiento optimizado.

Integración de Ambas Tecnologías en Soluciones Híbridas

Las soluciones híbridas de gestión térmica aprovechan las ventajas de los disipadores de calor y las placas frías, proporcionando un rendimiento y una flexibilidad mejorados.Estos sistemas se están volviendo cada vez más populares en aplicaciones de alta demanda, como centros de datos y sistemas informáticos avanzados.

Conclusión

Elegir la solución de gestión térmica adecuada es crucial para el rendimiento óptimo y la longevidad de los dispositivos electrónicos. Disipadores de calor y platos frios Cada uno ofrece ventajas únicas y la elección depende de los requisitos específicos de la aplicación, como la carga de calor, las limitaciones de espacio, el presupuesto y las capacidades de mantenimiento.Comprender las diferencias clave y las tendencias emergentes le permite tomar una decisión informada que mejor se adapte a sus necesidades.
