¿Qué materiales se utilizan en los platos fríos?

Los materiales primarios utilizados en platos frios son el aluminio, el cobre y el latón, siendo el aluminio el más común debido a su equilibrio entre conductividad térmica, peso y costo.Además, el grafito y el acero inoxidable se utilizan en aplicaciones específicas donde sus propiedades únicas resultan ventajosas.

Materiales primarios utilizados en placas frías

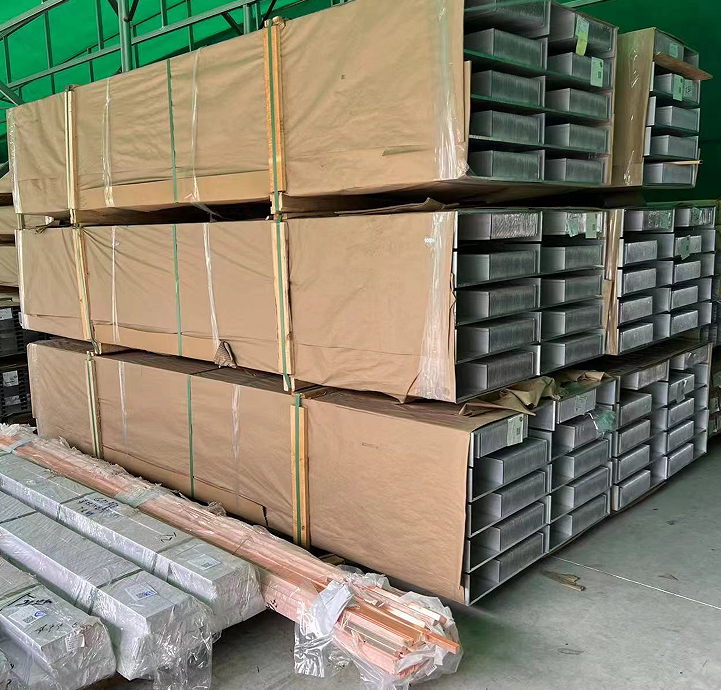

1. Aluminio

· Aleaciones comunes: AL6061 y AL6063.

· Ventajas: El aluminio se prefiere por su buena conductividad térmica, su ligereza, su rentabilidad y su facilidad de fabricación.Estas propiedades lo convierten en una opción ideal para diversas aplicaciones de gestión térmica.

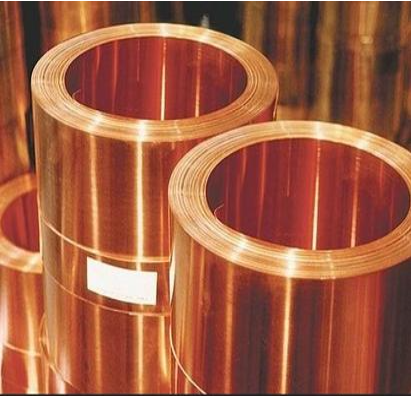

2. Cobre

· Ventajas: El cobre tiene una alta conductividad térmica, esencial para una transferencia de calor eficiente.A menudo se utiliza en partes específicas de placas frías, como tubos, para maximizar el rendimiento térmico.

3. Latón

· Uso: El latón se utiliza normalmente para conectores debido a su facilidad de mecanizado y soldadura fuerte, lo que garantiza conexiones fiables y duraderas en conjuntos de placa fría.

4. Grafito

· Ventajas: El grafito se utiliza por su excelente conductividad térmica y su peso ligero.Es particularmente útil en aplicaciones que requieren un alto rendimiento térmico con un peso mínimo.

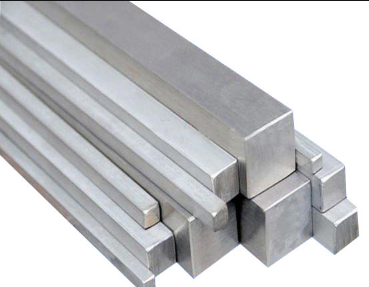

5. Acero inoxidable

· Ventajas: El acero inoxidable ofrece buena conductividad térmica, alta resistencia y resistencia a la corrosión, lo que lo hace adecuado para determinadas aplicaciones exigentes.

Materiales adicionales y tratamientos superficiales

Tratamientos superficiales

· Surtec 650 y Anodizado: Estos tratamientos se aplican a placas frías para mejorar la resistencia a la corrosión y la durabilidad, extendiendo la vida útil de los componentes.

Materiales aislantes

· Materiales: EPDM, silicona y espuma de poliuretano se utilizan comúnmente para aislamiento y sellado eléctrico dentro de conjuntos de placas frías.Estos materiales previenen cortocircuitos eléctricos y proporcionan el sellado necesario contra elementos ambientales.

Procesos de fabricación y consideraciones de materiales.

Mecanizado CNC

· Precisión y confiabilidad: El mecanizado CNC se utiliza ampliamente para producir placas frías de aluminio y cobre debido a su capacidad para crear geometrías complejas con precisión.Este proceso garantiza la producción precisa de diseños complejos necesarios para una gestión térmica eficaz.

Fabricación aditiva

· Flexibilidad: La fabricación aditiva permite la producción de formas complejas que son difíciles de lograr con métodos tradicionales.Es especialmente útil en aplicaciones de investigación e industrias como la aeroespacial.

Unión y extrusión

· Vinculación: Garantiza una alta precisión dimensional y un acabado superficial superior, lo cual es crucial para el rendimiento de las placas frías.

· Extrusión: Un método rentable para producir varias formas rápidamente, comúnmente utilizado para crear placas frías de aluminio.

Hydroforming

· Ventajas: El hidroformado crea formas complejas en placas frías, especialmente cuando se necesitan diseños complejos.Este proceso implica el uso de fluido a alta presión para dar forma al metal, proporcionando flexibilidad en el diseño y resistencia al producto final.

Fluidos refrigerantes y compatibilidad de materiales

Fluidos comunes

· Mezclas de agua y glicol/agua son los fluidos refrigerantes más utilizados.Garantizar la compatibilidad entre el fluido y los materiales de la placa fría es esencial para evitar la corrosión.

Consideraciones Especiales

· Agua desionizada o de alta calidad: Se utiliza para evitar impurezas que podrían causar corrosión o incrustaciones.

· Etilenglicol y propilenglicol se seleccionan para aplicaciones que requieren puntos de congelación bajos, lo que garantiza un funcionamiento eficiente en entornos más fríos.

Tendencias emergentes en la fabricación de placas frías

Materiales avanzados

· Exploración: Se están realizando investigaciones sobre nuevos materiales que puedan ofrecer un mejor rendimiento térmico, un peso reducido y una mayor durabilidad para las placas frías.Esto incluye compuestos avanzados y nuevas aleaciones metálicas.

Personalización específica de la industria

· Personalización: Los fabricantes adaptan cada vez más los diseños de placas frías para satisfacer las necesidades específicas de gestión térmica de diferentes industrias, como la automovilística, la aeroespacial y la informática de alto rendimiento.

Control de Calidad en la Fabricación de Placas Frías

Métodos de prueba

· Ensayos no destructivos (END): Técnicas como la inspección por rayos X, las pruebas ultrasónicas y la termografía garantizan la integridad de las placas frías sin dañarlas.

· Pruebas destructivas: Incluye métodos como pruebas de tracción y pruebas de presión de estallido para verificar la resistencia mecánica y la durabilidad de los materiales utilizados en las placas frías.

Al comprender los diversos materiales y procesos de fabricación utilizados en las placas frías, podemos apreciar mejor las complejidades de optimizar las soluciones de gestión térmica en diferentes industrias.

Resumen

En resumen, el aluminio, el cobre y el latón son los materiales principales utilizados en las placas frías, aunque también se emplean grafito y acero inoxidable para aplicaciones específicas.Cada material ofrece ventajas únicas en términos de conductividad térmica, peso y costo.

Para obtener las mejores soluciones de gestión térmica, considere Winshare Térmico. Como expertos en el campo, ofrecemos placas frías personalizadas diseñadas para cumplir con sus requisitos específicos.Ya sea que necesite materiales de alto rendimiento, tratamientos de superficie especializados o procesos de fabricación avanzados, Winshare Thermal puede proporcionarle la solución óptima para sus necesidades de gestión térmica.Permítanos ayudarle a lograr un rendimiento y confiabilidad superiores en sus aplicaciones.
