Disipadores de calor de soldadura: Rendimiento térmico final e integridad estructural

Winasshare ofrece disipadores de calor de soldadura de alto rendimiento, proporcionando excelentes soluciones de gestión térmica para sus aplicaciones exigentes.

¿Qué es un disipador de calor de soldadura?

El disipador de calor de la soldadura es una solución avanzada de gestión térmica que conecta el disipador de calor (aleta) con el sustrato a través del proceso de soldadura. A diferencia de la conexión mecánica tradicional o la unión de resina epoxi, la soldadura utiliza metal de relleno (Brasine) con un punto de fusión más bajo que el material principal para llenar el vacío a través de la acción capilar sin derretir el material principal, formando un fuerte vínculo metalúrgico.

Este método de conexión único garantiza una resistencia térmica extremadamente baja y una excelente conductividad térmica, porque el calor puede transferirse directamente a través del enlace metálico, evitando la resistencia térmica de la interfaz. Los disipadores de calor de la soldadura pueden lograr estructuras de aletas complejas y de alta densidad, maximizar el área de la superficie de disipación de calor, al tiempo que mantienen una excelente integridad estructural y durabilidad, y son ideales para una alta densidad de flujo de calor y ambientes hostiles.

La aleación térmica de Winasshare se especializa en el diseño y fabricación de disipadores de calor BBrazing de alto rendimiento, proporcionando soluciones de disipación de calor confiables y eficientes para sus aplicaciones críticas.

disipadores de calor de soldadura: rendimiento térmico final e integridad estructural

Excelente rendimiento térmico

A través de la unión metalúrgica, se logra una resistencia térmica interfacial extremadamente baja, asegurando una conducción de calor eficiente y mejorando en gran medida la eficiencia de la disipación de calor.

Alta resistencia estructural

La fuerte conexión formada por la soldadura hace que el disipador de calor sea una unidad completa con una excelente resistencia a la vibración y al choque.

Geometría compleja

Permite diseños de aletas de alta densidad y alta relación de relación y canales de flujo internos para optimizar el flujo de aire y la eficiencia de enfriamiento de líquidos.

Diseño liviano

Hecho principalmente de material de aleación de aluminio, reduce efectivamente el peso del producto al tiempo que garantiza el rendimiento y la fuerza de la disipación de calor.

Compatibilidad de material

Puede realizar la conexión de varios materiales metálicos, incluidos aluminio y aluminio, cobre y cobre, e incluso cobre y aluminio.

Alta fiabilidad

Ningún punto de conexión mecánica reduce el riesgo de insuficiencia térmica debido a la flojencia o un contacto deficiente, mejorando la confiabilidad a largo plazo.

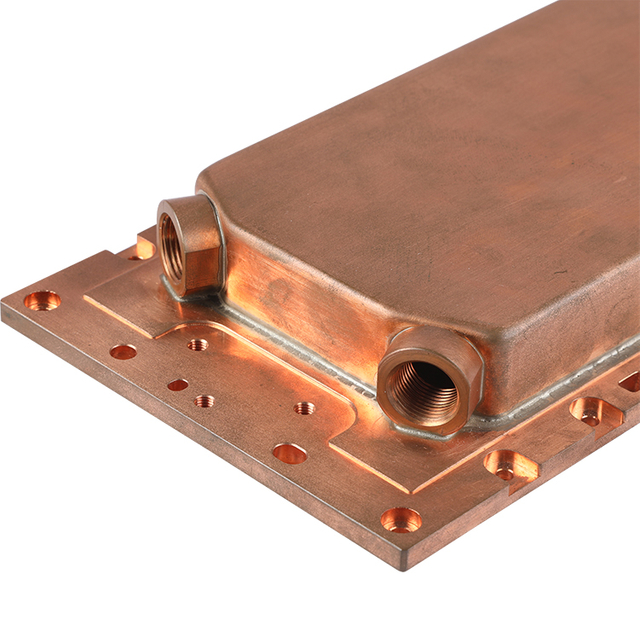

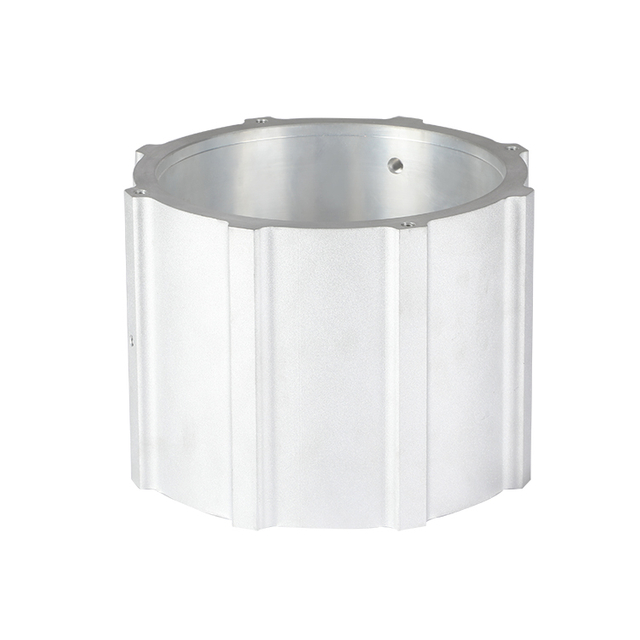

Aplicaciones y estudios de casos de disipadores de calor para soldadura fuerte

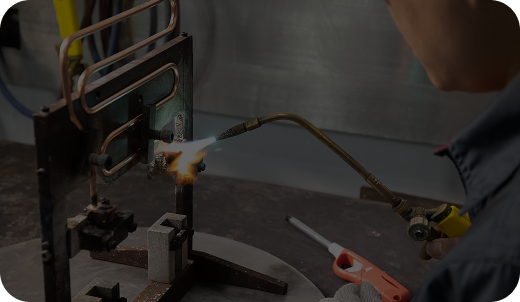

Tecnología de soldadura avanzada de la aleación de la aleación termal de Winasshare

Utilizamos una variedad de técnicas de soldadura avanzada para garantizar la conexión más fuerte y térmicamente eficiente para su disipador de calor. Cada proceso tiene sus propias ventajas únicas y es adecuado para diferentes materiales y requisitos de diseño.

Soldadura de aspiradora

La soldadura de vacío es un proceso de soldadura realizado en un entorno de alto vacío. No requiere el uso de flujo, evitando así el impacto de los residuos de flujo en el rendimiento y la limpieza del producto. Alta limpieza: sin residuos de flujo, adecuado para productos con altos requisitos de limpieza. Alta resistencia a la conexión: forma un vínculo metalúrgico denso con alta resistencia articular. Estructura compleja: adecuada para radiadores con estructura interna compleja que son difíciles de limpiar. Materiales: se utiliza principalmente para aleación de aluminio, acero inoxidable, aleación de cobre, etc.

Soldadura en atmósfera controlada (CAB)

El proceso CAB se lleva a cabo en una atmósfera inerte o reductora controlada, normalmente utilizando fundentes no corrosivos. Es rentable y tiene una alta eficiencia de producción. Rentabilidad: Menores costos operativos y de equipo en comparación con la soldadura fuerte al vacío. Alta eficiencia de producción: adecuada para producción continua a gran escala. Amplia aplicación: Ampliamente utilizado en intercambiadores de calor y radiadores de aluminio. Material: Principalmente aleación de aluminio.

Especificaciones técnicas del disipador de calor para soldadura fuerte y capacidades de personalización.

La aleación térmica de Winasshare proporciona soluciones de disipador de calor soldado estándar y personalizadas. Podemos controlar con precisión la selección de materiales, las dimensiones, el tipo de aleta y el tratamiento de superficie para garantizar un rendimiento térmico óptimo en función de sus necesidades específicas.

PRESUPUESTO	Descripción detallada
Material principal	Aleación de aluminio (como AL3003, AL6061, AL6063), cobre, combinación de material heterogéneo (como sustrato de cobre + aleta de aluminio) tolerancia de fabricación de precisión de tolerancia para cumplir con los altos estándares de la industria
Tipo de material de soldadura	Aleaciones de soldadura de aluminio-silicio (como 4047), aleaciones de soldadura de cobre-fósforo, etc.
Proceso de soldadura	Soldadura de vacío, atmósfera controlada soldadura (cabina)
Tipo de aleta	Aletas plegadas, aletas estampadas, aletas esquivadas, aletas extruidas
Tamaño máximo	Personalizable para satisfacer las necesidades de grandes módulos de enfriamiento (por ejemplo, hasta 1000 mm de largo, 500 mm de ancho, 200 mm de alto)
Rango de resistencia térmica	Dependiendo del diseño y el tamaño, se puede lograr una resistencia térmica muy baja
Tratamiento superficial	Anodizante (negro/transparente), recubrimiento de níquel químico, pasivación, plantilla de arena, etc.
tolerancia	Tolerancias de fabricación de precisión para cumplir con los altos estándares de la industria

Nuestro proceso de servicio personalizado

Diseño y optimización personalizados

Diseños personalizados basados en sus cargas de calor, restricciones de espacio y condiciones de flujo de aire.

Simulación térmica (CFD/FEA)

La fuerte conexión formada por la soldadura hace que el disipador de calor sea una unidad completa con una excelente resistencia a la vibración y al choque.

Prototipos rápidos

Permite diseños de aletas de alta densidad y alta relación de relación y canales de flujo internos para optimizar el flujo de aire y la eficiencia de enfriamiento de líquidos.

Garantía y certificación de la calidad del disipador de calor de la soldadura de Winasshare

Nuestro compromiso con la calidad del producto es la piedra angular del éxito de Winasshare Thermal Alloy. Todos los disipadores de calor soldados se someten a un riguroso proceso de control y control de calidad para garantizar que cumplan con los estándares internacionales y los estrictos requisitos de nuestros clientes.

Certificación ISO 9001

Seguimos los estándares internacionales del sistema de gestión de calidad para garantizar la estandarización y eficiencia del proceso de producción.
ROHS y alcanzar el cumplimiento

Todos los productos cumplen con las directivas ambientales, no contienen sustancias nocivas y protegen la salud del usuario y la seguridad ambiental.

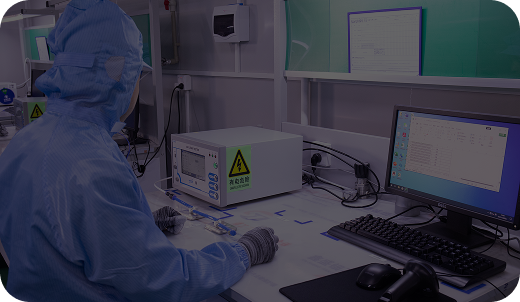

Estricto proceso de prueba

Incluyendo pruebas de fugas, inspección de uniones metalúrgicas, pruebas de rendimiento térmico, etc. para garantizar la confiabilidad del producto.

Amplia aplicación del disipador de calor de la lonía de aleación térmica de Winasshare

Los disipadores de calor de soldadura son ideales para un flujo de alto calor y ambientes duros debido a su rendimiento térmico superior e integridad estructural. Se usan ampliamente en las siguientes áreas clave

Electrónica de alta potencia

Disipación de calor de módulos IGBT, inversores, rectificadores, suministros de alta potencia, etc.

Iluminación LED de alta potencia

Disipación de calor para lámparas LED de alta calma, iluminación escénica, iluminación al aire libre, etc.

Nuevos vehículos de energía

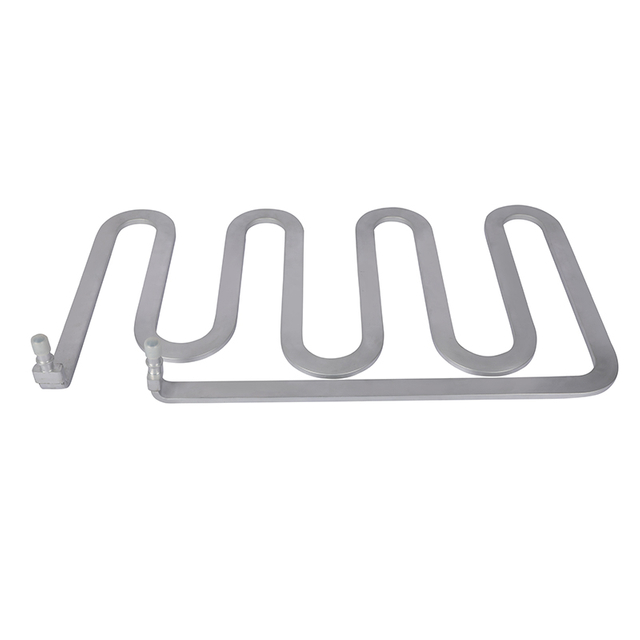

Gestión térmica de sistemas de enfriamiento de baterías, controladores de motores, cargadores a bordo, etc.

Aeroespacial y defensa

Equipos electrónicos en el aire, sistemas de radar, equipos de comunicación militar, etc.

Equipo médico e industrial

Grandes equipos médicos como MRI y CT, así como sistemas de control industrial de alta precisión.

Centro de datos y servidor

Componentes del sistema de calor de CPU/GPU de alto rendimiento y componentes del sistema de enfriamiento de líquidos.

¿Por qué elegir los disipadores de calor para soldadura fuerte Winshare?

Experiencia en soldadura

Centrándonos en la tecnología de soldadura fuerte, tenemos una amplia experiencia y conocimientos para garantizar la mejor calidad de unión.

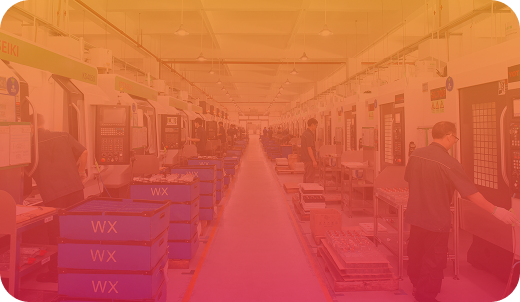

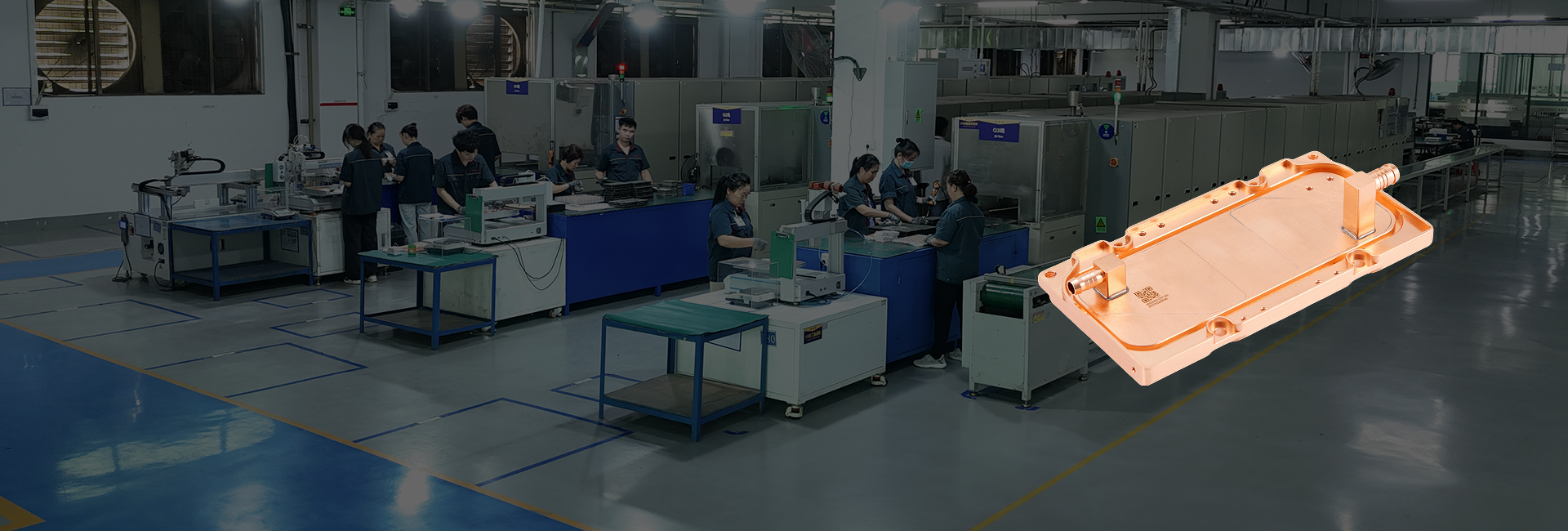

Instalaciones de soldadura avanzada

Equipado con modernos hornos de soldadura de vacío y líneas de producción de cabina para satisfacer las necesidades de diferentes escalas y complejidades.

Capacidades integrales de diseño térmico

Proporcione una gama completa de soluciones de gestión térmica desde el diseño conceptual hasta la simulación y la creación de prototipos CFD/FEA.

Control de calidad estricto

Los procedimientos de certificación ISO y de prueba estrictos aseguran que cada disipador de calor soldado cumpla con los más altos estándares.

Respuesta rápida y entrega

La gestión de producción eficiente y la cadena de suministro aseguran una respuesta rápida a las necesidades del cliente y la entrega a tiempo.

Soluciones personalizadas

Desde productos estándar hasta diseños totalmente personalizados para satisfacer las necesidades de enfriamiento más únicas y exigentes.

Problemas comunes del disipador de calor de soldadura

Q ¿En qué se diferencian los disipadores de calor soldados de los disipadores de calor tradicionales unidos o unidos mecánicamente?

A La soldadura fuerte forma una conexión fuerte mediante unión metalúrgica con una resistencia térmica extremadamente baja y una alta conductividad térmica. Su resistencia estructural y confiabilidad superan con creces las de las uniones tradicionales (como la resina epoxi) o las conexiones mecánicas (como tornillos y clips), que son propensas a sufrir resistencia térmica y holgura en la interfaz.
Q ¿Qué materiales se pueden conectar mediante soldadura fuerte del disipador de calor? ¿Puede conectar materiales diferentes?

A La soldadura fuerte puede conectar una variedad de materiales metálicos similares o diferentes, como aluminio con aluminio, cobre con cobre, acero inoxidable con acero inoxidable y conexiones críticas de materiales diferentes de cobre con aluminio, lo cual es muy útil en aplicaciones que requieren un equilibrio entre conductividad térmica y costo.
Q ¿Cuál es la diferencia entre soldadura fuerte al vacío y soldadura fuerte en atmósfera controlada (CAB)?

A La soldadura fuerte al vacío se realiza en un entorno de alto vacío, sin fundente, y tiene un alto grado de limpieza del producto, adecuado para aplicaciones de precisión sensibles a los residuos. La CAB se realiza en una atmósfera controlada (como nitrógeno), generalmente requiere un fundente no corrosivo, es rentable y adecuada para la producción de disipadores de calor de aluminio de gran volumen.
Q ¿Se puede personalizar el disipador de calor para soldadura fuerte? ¿Qué información necesito proporcionar?

A Sí, ofrecemos servicios integrales de personalización. Deberá proporcionar los requisitos de carga de calor, las limitaciones de espacio disponible, las condiciones del flujo de aire, la temperatura objetivo, el tipo de aplicación, los materiales preferidos, los lotes de producción esperados y cualquier dibujo de diseño o boceto conceptual existente.
Q ¿Cuál es el plazo de entrega habitual para los disipadores de calor soldados?

A El tiempo de entrega depende de la complejidad del diseño, el ciclo de adquisición de materiales y el lote de producción. Puedes contactar con nosotros y te daremos la hora exacta según el plan.

¿Listo para un rendimiento térmico óptimo?

No dejes que el sobrecalentamiento limite tu innovación. Asóciese con los fabricantes de fregaderos de calor expertos de Winasshare, dedicados a elaborar soluciones térmicas personalizadas que se ajusten perfectamente a sus necesidades únicas.
