Principio de la placa fría de agua

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2023-08-04      Origen:Sitio


El principio de un radiador de refrigeración por agua es muy simple, generalmente compuesto por un radiador de agua frío placa, una bomba de agua, una fila fría, una tubería de agua, líquido enfriado por agua y un ventilador.Debido a las propiedades físicas del agua, no conduce el calor mejor que el metal.Sin embargo, el agua que fluye tiene una excelente conductividad térmica.En otras palabras, el rendimiento de disipación de calor del radiador enfriado por agua es directamente proporcional al caudal del líquido refrigerante que contiene.El caudal del líquido de refrigeración por agua está relacionado con la potencia de la bomba de agua del sistema de refrigeración por agua.

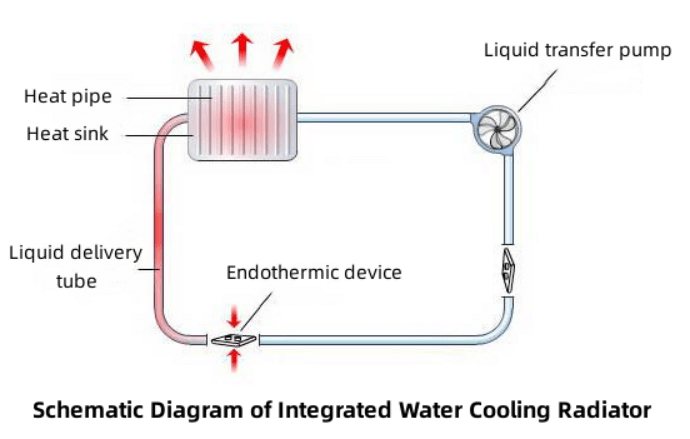

Principio de la placa fría de agua

El agua enfriamiento El radiador conduce el calor de la fuente de calor al líquido de refrigeración por agua a través del agua. frío lámina.El líquido de refrigeración por agua circula a la fila de refrigeración por agua a través de la bomba de agua.Hay ventiladores para enfriarlo y luego hacer el ciclo nuevamente.Además, la capacidad calorífica del agua es grande, lo que hace que el sistema de refrigeración por agua tenga una buena capacidad de carga de calor.El beneficio directo de esto es que la curva de temperatura de trabajo de la fuente de calor es muy suave.

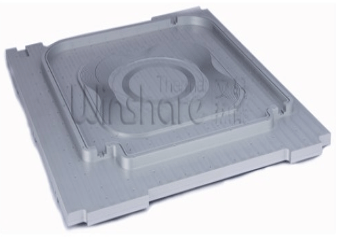

placa refrigerada por aguaplaca fria liquida


Un sistema de refrigeración por agua generalmente consta de varias partes, incluido un intercambiador de calor, un sistema de circulación, un tanque de agua, una bomba de agua y agua.También se pueden agregar estructuras de disipación de calor según sea necesario.Aunque el agua no conduce el calor mejor que el metal, el agua que fluye conduce el calor extremadamente bien.El rendimiento de disipación de calor de un radiador refrigerado por agua es directamente proporcional al caudal del líquido de refrigeración por agua (agua u otros líquidos).El caudal del líquido de refrigeración por agua está relacionado con la potencia de la bomba de agua del sistema de refrigeración.Y la capacidad de calor del agua es grande, lo que hace que el sistema de refrigeración por agua tenga una buena capacidad de carga de calor.Equivale a 5 veces la del sistema refrigerado por aire, y el beneficio directo es que la curva de temperatura de trabajo de la fuente de calor es muy plana.Por ejemplo, cuando un sistema que utiliza un radiador enfriado por aire ejecuta un programa con una gran carga de trabajo, habrá un pico de temperatura en un corto período de tiempo o la temperatura puede exceder la temperatura de advertencia.Sin embargo, debido a la gran capacidad calorífica del sistema de disipación de calor enfriado por agua, la fluctuación térmica es relativamente mucho menor.


Radiador de refrigeración por aguatablero de enfriamiento de agua

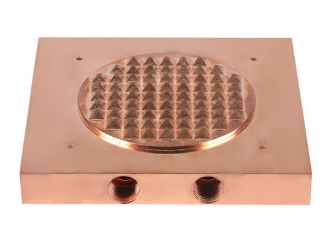

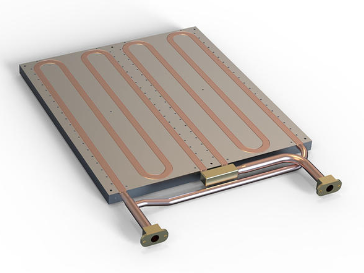

Radiador de placa fría líquidaRadiador de cobre


Hay tres factores principales para la eficiencia de disipación de calor de un radiador enfriado por agua.El primero es el diseño de la placa de refrigeración por agua.La placa enfriada por agua está en contacto directo con la fuente de calor, por lo que la conducción rápida del calor es muy importante.Generalmente, la placa enfriada por agua está hecha de aluminio para estar en contacto con la fuente de calor, y los microcanales están diseñados en el lado que está en contacto con la noche enfriada por agua.No solo puede aumentar el área de contacto, sino también aumentar la velocidad de flujo, de modo que el líquido de refrigeración por agua pueda eliminar más calor.Diferentes diseños de canales de agua traerán diferentes efectos de disipación de calor.

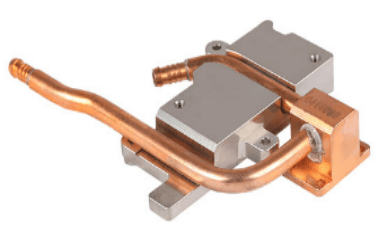

disipadores de calor de aluminiobomba de enfriamiento de agua


El segundo es la cabeza de la bomba.El cabezal de la bomba determina directamente la velocidad del flujo de agua.Las características físicas del líquido de refrigeración por agua son que cuanto más rápida sea la velocidad de flujo, mejor será la conductividad térmica.Por lo tanto, para conducir el calor rápidamente al radiador enfriado por agua, la bomba de agua debe tener suficiente elevación.El último es el diseño del radiador y el ventilador de refrigeración por agua.Los radiadores enfriados por agua existentes y los radiadores fríos generalmente se instalan en la parte posterior del chasis, enfriados directamente por ventiladores, y el líquido de enfriamiento por agua en el radiador frío se enfría para lograr la recirculación.


Con respecto a los radiadores enfriados por agua, Winshare Thermal tiene capacidades de personalización profesional, mercados de aplicaciones diversificados y productos de enfriamiento personalizados para diferentes sistemas para los clientes. Si tiene alguna otra pregunta sobre la placa fría o necesita una solución de enfriamiento para su placa fría, no dude en dejar un comentario o enviar un correo electrónico a contacto ganar compartir.
